Navi Montage an unterschiedlichen Ducati Modellen.     Multistrada, Hypermotard, 749, usw.

Wir haben in der Galerie eine neue Kategorie der Kundenbilder “DUCATI” eingerichtet.

Sucht auch im Shop mal nach: Ducati

unbedingt anschauen !!!

Bilder unvollständig? - Aktualisiert zuerst eure Browser Anzeige (F5) - Vieles ist neu !


Siehe auch Bild Nr. 6

1.

2.

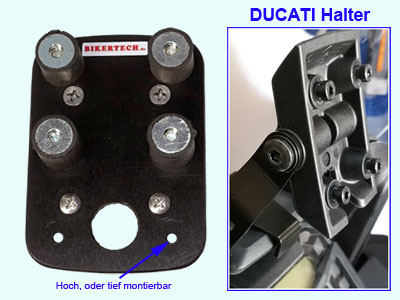

    Der Adapter AP-DUC-3830, dreht die Befestigungen um 90 Grad. In den 4mm tiefen Gewinden, der Gummidämpfer, kann direkt eine Garminhalterung montiert werden. Wie hier die vom ZUMO 660. oder hier mit dem ZUMO 396.

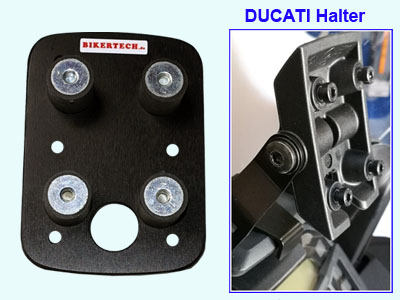

    Die Gummidämpfer vom Adapter AP-DUC-3038 haben nach unten ein Außengewinde zur Befestigung der Platte.
    Damit könntet ihr euer ZUMO 350, bzw. 390 “schwingungsentkoppelt” montieren.


3.

4.

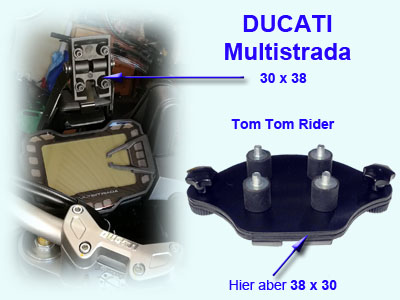

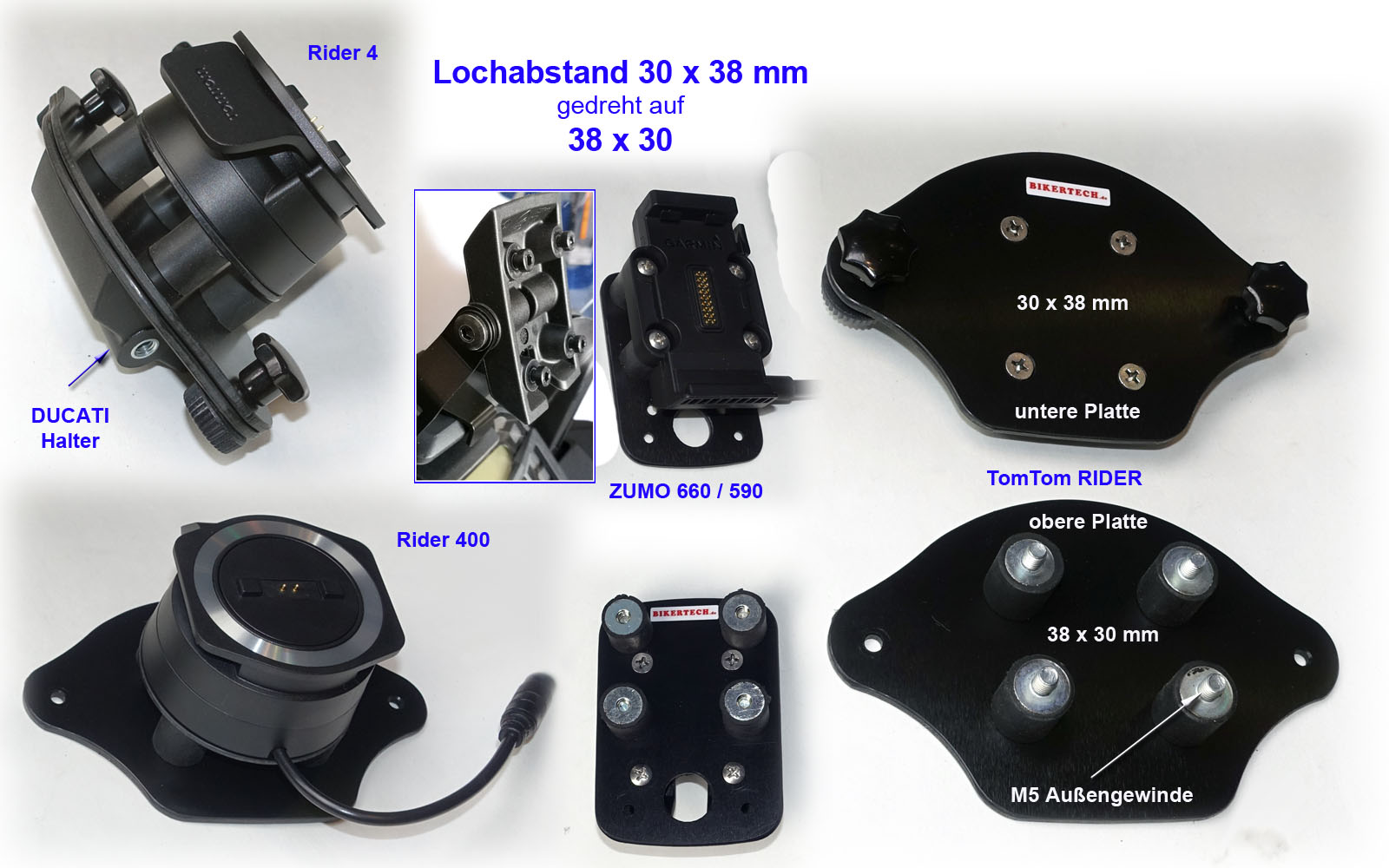

    Weil die TOM TOM RIDER Halterungen (Cradles) ein M5 Innengewinde haben, ist es hier etwas komplizierter, um das ganze überhaupt montieren zu können. Der Adapter DEM-4 besteht aus 2 Platten.
    Das Gerät kann sogar incl. dem Cradle abgenommen werden!
    Die untere Platte verbleibt immer am Fahrzeug


    Hier auch der Demontageadapter DEM-4.
    Klickt ins Bild für Details.

    Die
    R400-Platte, könnt ihr beim runden Cradle vom Rider 400, 40, 550 verwenden, um den Hohlraum zu verdecken.


5.

6.

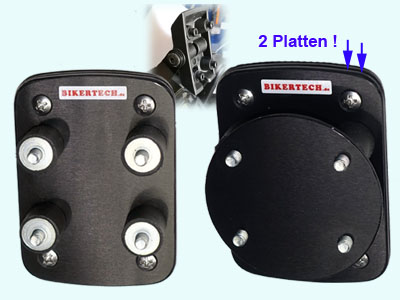

    24.08.2018 - Der Halter AP-DUC-M5 ist ausschließlich für TomTom Rider (mit M5 Dämpfern) konzipiert, ähnlich wie Bild 3., aber nicht abnehmbar.
    Die Ausführung mit der runden Scheibe, versperrt die Blicke auf die Innereien des Cradles. Das ist die
    R400-Platte.
    Die untere Platte wird am Lochabstand 30x38mm mit Senkkopfschrauben montiert.


    Große NEUIGKEITEN - Januar 2019  -  Siehe auch Bild 10

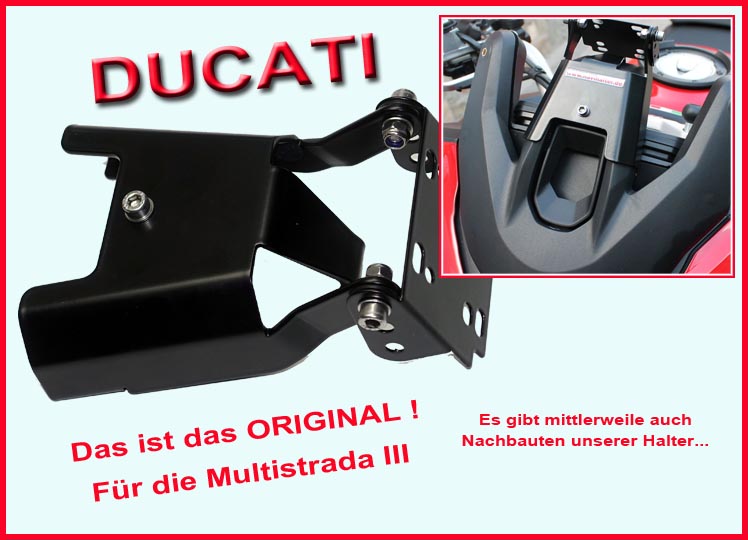

    Die Halter wie MCE-DUCATI-1, MCE-DUCATI-2 und MCE-DUCATI-3
    sind jetzt auch hier und natürlich bei navihalter.de im Shop.
    Wir haben den kompletten Warenbestand, sowie den Shop von:
    NAVIHALTER.de übernommen !

    Gummidämpfer für TomTom Rider: GD-15-M5 + für Garmin: GD-15
    Oder ein komplettes Gummidämpfer-Modul - siehe Bild 12 unten.


7.

8.

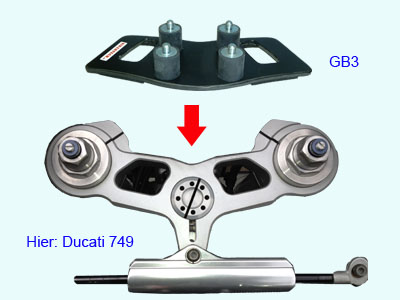

    Auf die Gabelbrücke der 749, kann der Halter GB3 montiert werden. Gibt es mit unterschiedlichen Lochabständen und Arten von Gummidämpfern.

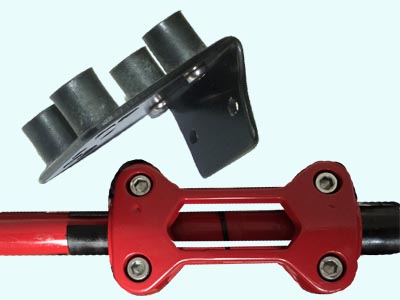

    Der Halter LB1 ist für die Lenkerbrücke gedacht. Auch hier mit dem Lochabstand 38x30, oder eben 30x38mm.
    Befestigung mit Kabelbindern. Siehe auch Bild 13.


9.

10.

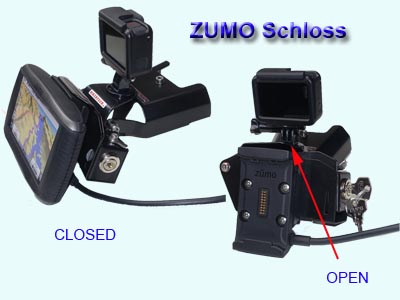

    Auch mit nur wenigen massiven Teilen, könnt ihr dem Diebstahl vorbeugen. Das MCE-Schloss-1 wird zwischen der Befestigung und dem Garminhalter montiert. Nach dem Verriegeln kann durch die Betätigung des Auslösehebels am Garminhalter, dieser nicht mehr geöffnet werden. Klickt ins Bild für Details. Noch ein Bild hier.

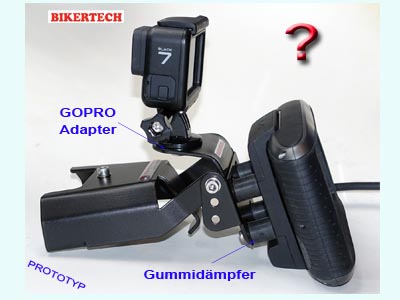

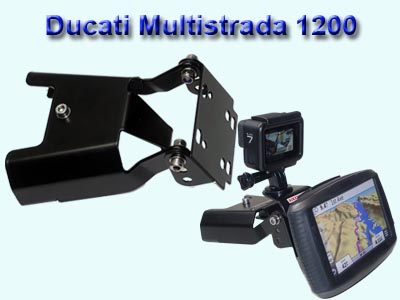

    Nun werden bestimmt bald ähnliche Artikel hinzukommen, wie mit diesem Prototyp am MCE-DUCATI-3 Halter dargestellt.

    Wollt ihr euer Smartphone zusätzlich zum NAVI anbringen?
    Dann lasst uns das wissen... Evtl. haben wir schon die Lösung.


11.

12.

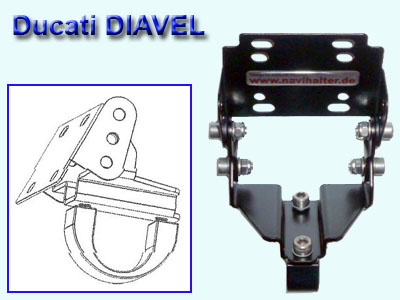

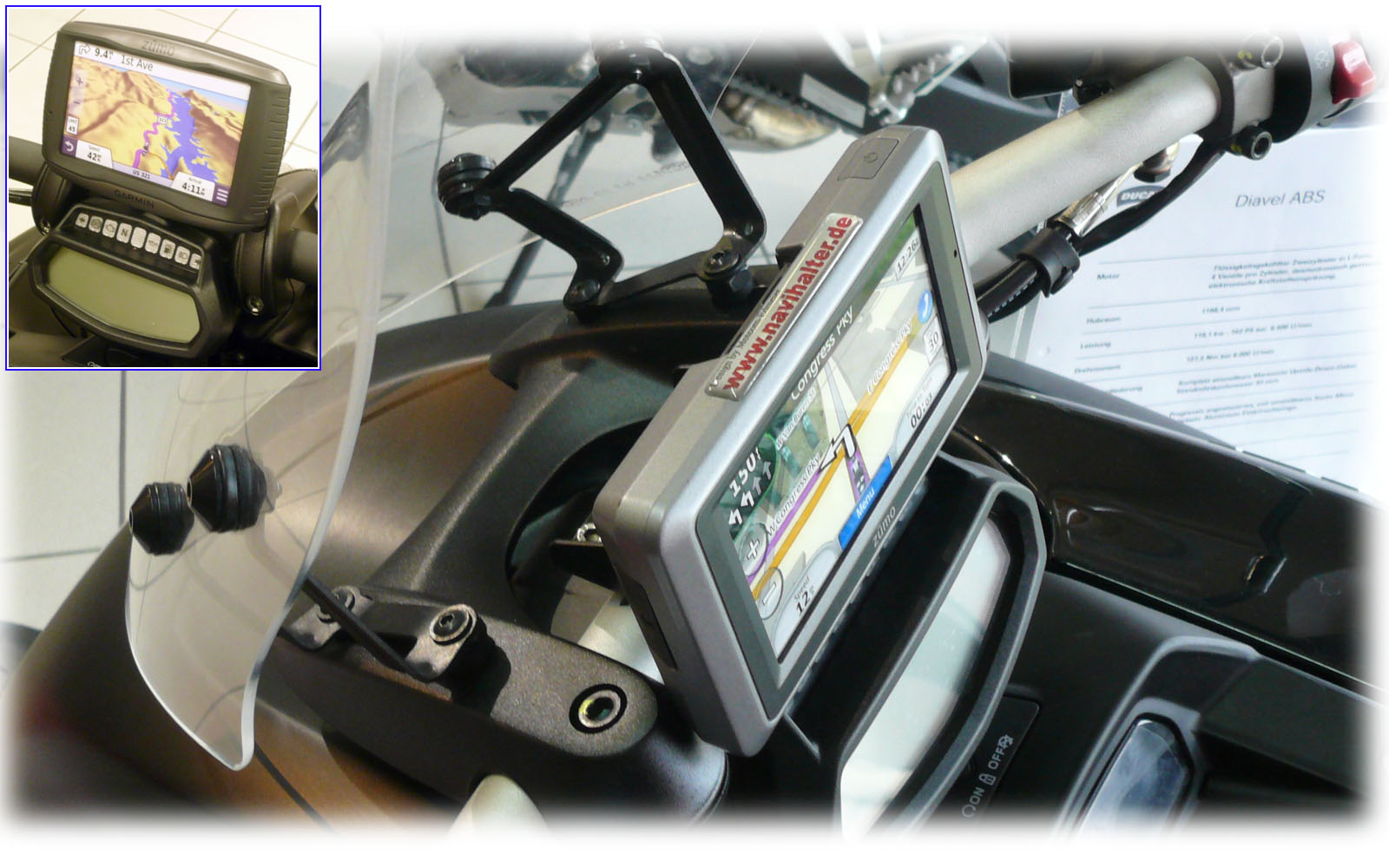

    Ein Navihalter MCE-DUCATI-DIAVEL zur Befestigung am Rohrlenker sowohl für Modell bis 2013, als auch für Modell ab 2014.
    Nicht passend für X-Diavel und Modelle mit 2-teiligen Dashboard!

    Die Nutzung unterschiedlicher Windschilder haben auf die Montage dieses Halters keinen Einfluss. Er ist sowohl mit den Original-Ducati-Windschildern "Touring" und "Roadster", als auch Windschildern div. anderer Zulieferer kombinierbar.

    Dieser Halter passt zur Optik der Diavel.

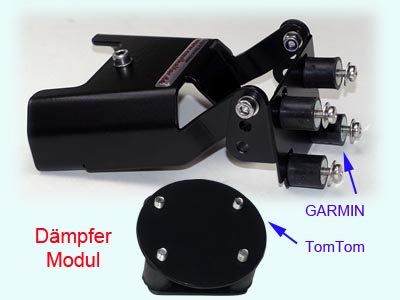

    Der hier gezeigte Halter für die Multstrada 3 ab Bj. 2015, ist mit dem Dämpfer-Modul: MCE-GD-Modul ausgerüstet.

    Das Cradle ist somit sehr gut von Schwingungen / Vibrationen entkoppelt. - Klickt ins Bild.

    Bei vielen Halter könnt ihr unterschiedliche Ausführung wählen.

    Im Bild ist es die für das TomTom 400 (auch 40, 550) mir dem runden Cradle und der Abdeckplatte, damit man nicht die “Innereinen” sieht.


13.

14.

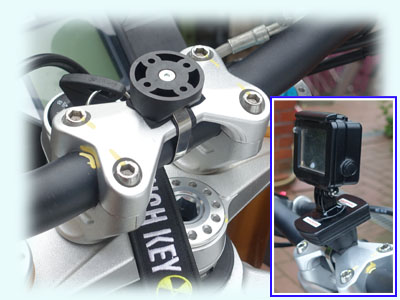

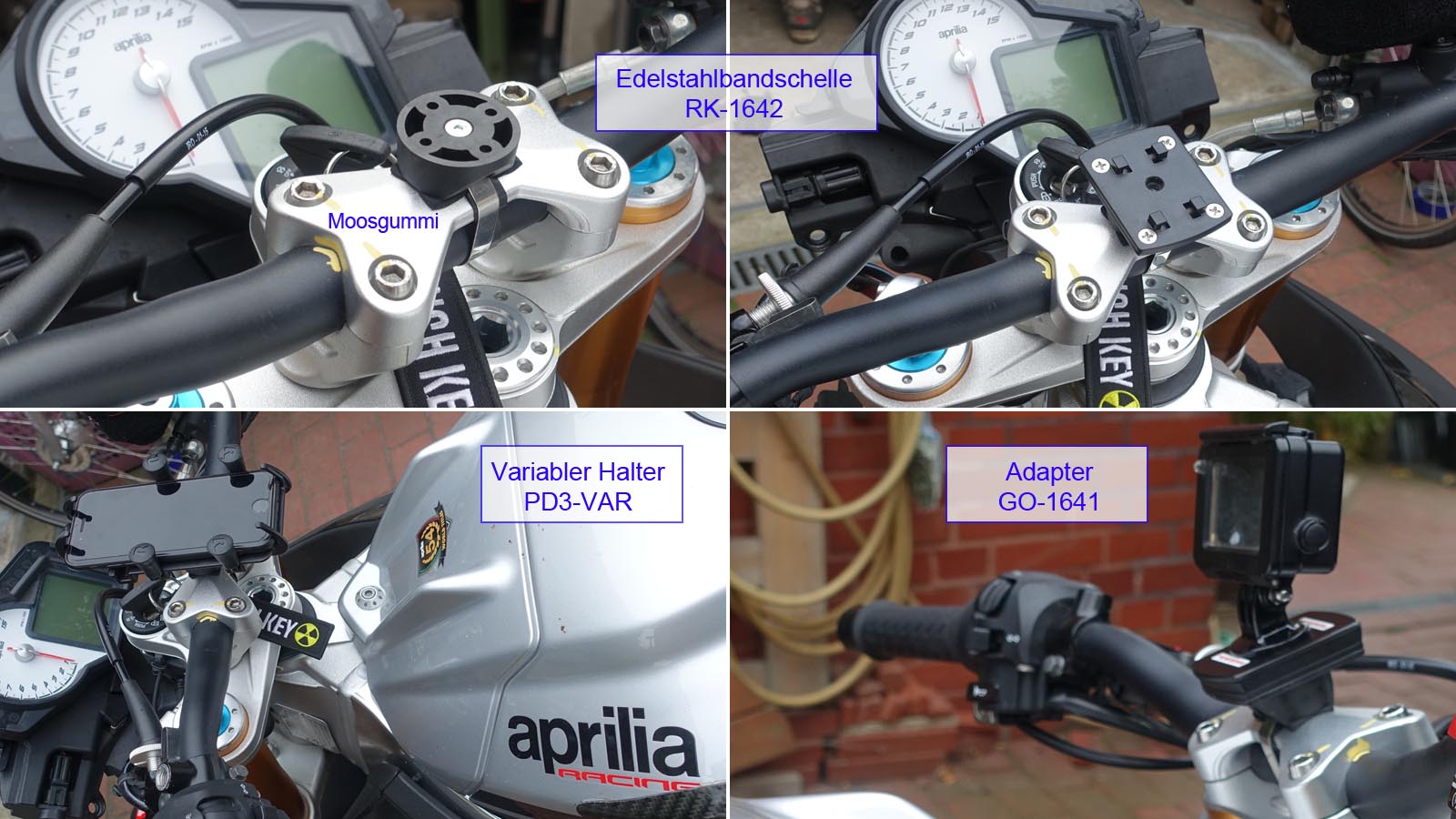

    Hier ist auf einer Lenkerbrücke die stabile Schelle RK-1642 montiert. Darauf könnte ein NAVI mit RK-4D-15, oder wie hier eine GO-PRO mit dem Adapter GO-1641 Halterung geklickt werden.
    Im Bild ist es hier einmal die Lenkerbrücke einer Aprilia...
    Klickt ins Bild - Der gezeigte SMARTPHONE-Halter ist:
    RAM-PD3-VAR


15.

16.

    NEU  - sehr schmale, flache Schelle zur Navimontage direkt auf dem Lenker z.B. der Streetfighter V4 2020 - Klick ins Bild
    (Befestigung mit einem Edelstahlband - Unterteil wie im Bild 13)

    Hier für Tomtom als
    AP-DUC-RK-M5 (ohne/mit Gummidämpfer).

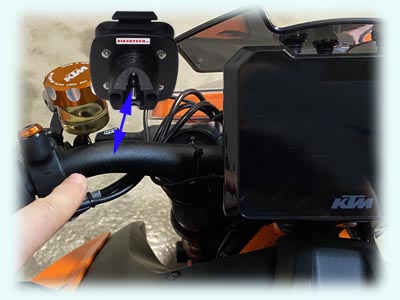

    Der Halter könnte auch
    in so einer Biegung montiert werden (z.B.KTM)


    Die gleiche, flache Schelle zur Navimontage direkt auf dem Lenker z.B. der Streetfighter V4 2020 - Klick ins Bild (oder KTM)
    (Befestigung mit einem Edelstahlband - Unterteil wie im Bild 13)

    Hier für GARMIN als
    AP-DUC-RK-GA (ohne/mit Gumidämpfer).
    Wir empfehlen Gummidämpfer, weil die Montage dann einfacher ist.
    Ein XT könnte ohne montiert werden, weil das Kabel flach abgeht.


17.

Vorschlag zu:
1.
2.
3.
4.

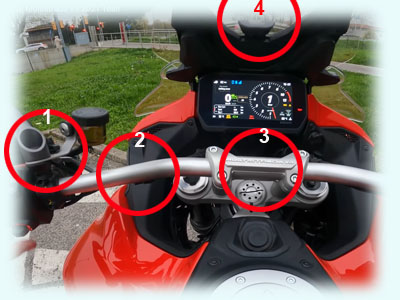

    Nun gibt es die Multistrada V4 und ihr wollt sicher wieder eure Navis und Smartphones und GOPROs montieren.
    Wir machen uns mal Gedankenn an den durchnummerierten Positionen eine Befestigung hinzubekommen.
    1. - An der Griffarmatur ?
    2. - Am Lenker mit:
    RK-4D-15
    3. - Eine BS-Kugel an einer Schraube, oder so wie im Bild 15 / 16
    4. - Wer dort eine Strebe hat, kann die Schelle:
    P4-LANG montieren.

    Geht bald weiter...


in Bearbeitung...
