Navi Montage am Motorroller, GPS + PDA Befestigungen an Vespa, Piaggio, Honda, Kymco, usw.

Wir haben in der Galerie eine neue Kategorie der Kundenbilder “ROLLER” eingerichtet.

Sucht auch im Shop mal nach: Roller

unbedingt anschauen !!!

Bilder unvollständig? - Aktualisiert zuerst eure Browser Anzeige (F5) - Vieles ist neu !

1.

2.

    Wenn die Montage nur mit einer schmalen Klemme möglich ist, wäre diese aus ALU gefräste MV-Klemme-1, die nur 6 mm breit ist, ein gute Alternative (die 25mm Kugel ist aus Kunststoff).

    Für Durchmesser von 22 bis 32 mm geeignet. Evtl. muss die Armatur, oder das Griffgummi etwas zur Seite geschoben werden, um den Platz frei zu bekommen.

    Aber auch
    so könnt ihr dieses Teil einsetzen.


    Diese Kugel (Kunststoff), kann direkt an der Spiegelstange, oder an Streben der Verkleidung - wie hier am Roller montiert werden.
    Für Durchmesser bis zu 13 mm. Jetzt sogar mit Gummiring.
    Passend zum RAM Mount System. Infoseite -
    KLICK

    Im Shop ist es der Artikel: MV-Kugel-3. 14mm Alternative im Bild 10 und ab 10mm im Bild 13


3.

4.

    Evtl. kann an eurem Roller eine Kugel angeschraubt werden, wie hier an einem Motorrad.
    Teile mit verschiedenen Winkeln stehen zur Auswahl.
    Im Shop als Artikel:
    RAM-Kugel

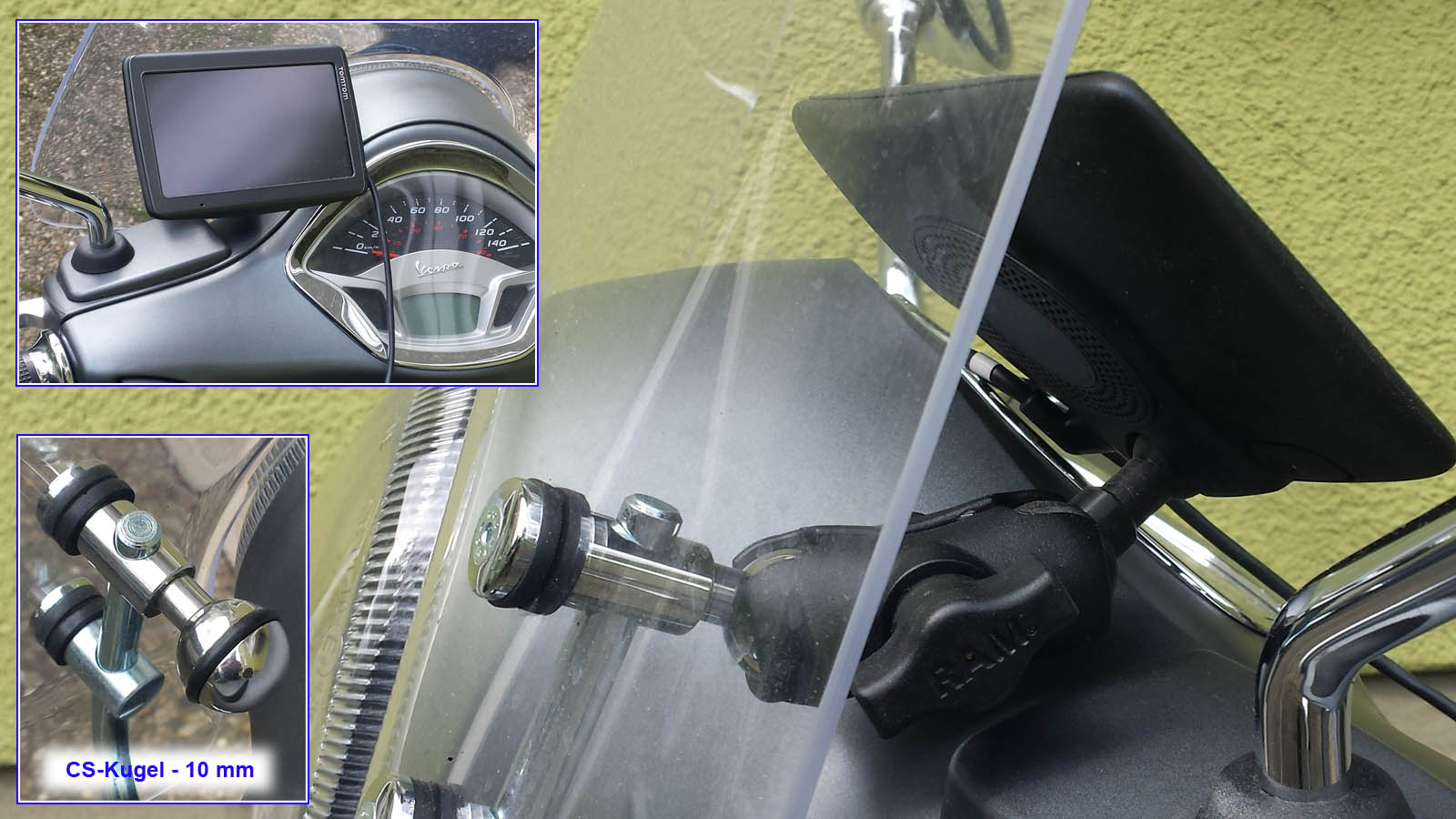

    25 mm Kugel aus Edelstahl für die Montage am Windschild (10mm) von VESPA GT, GTS, LX, S und auch Piaggio u.ä. .
    Über das rückseitige M5. Innengewinde erfolgt die Klemmung.
    Im Shop nun als Artikel:
    CS-Kugel-1.
    Auf Wunsch auch so poliert, wie hier im Bild gezeigt.

    Für 12mm Streben:
    CS-Kugel-2 (ist leider nicht mehr lieferbar)


5.

6.

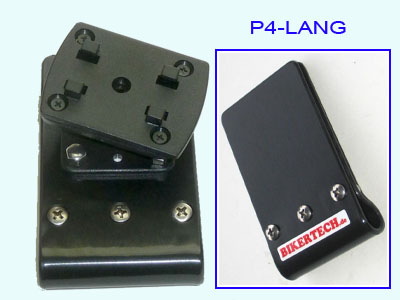

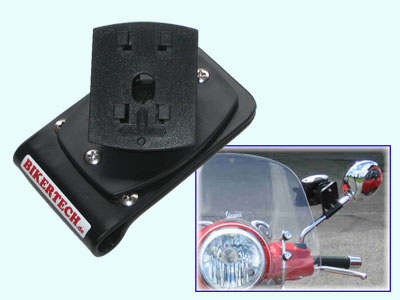

    Die Schelle P4-L-1580, haben wir auch schon als Sondermaß 14mm gefertigt, damit sie am Speigel einer VESPA montiert werden konnte. Darauf ist ein 4-Krallen Gelenk montiert.


    Am Spiegel, kann man aber auch wie hier, eine Schelle montieren.

    Sihe auch:
    P4-LANG


7.

8.

    SPIEGEL-4QF ist sehr gut zur Montage an Spiegeln von 9 bis 15 mm Durchmesser geeignet.

    Hier mit einer RICHTER Schale für ein S6 plus Gummiring Sicherung.

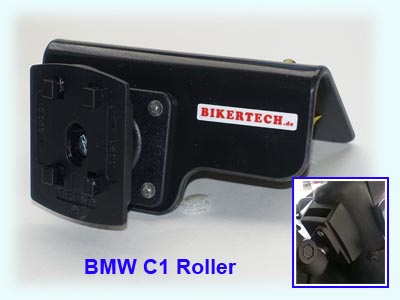

    Der Halter WC1, kann rechts im Cockpit vom BMW C1 Roller montiert werden. Dort sollten 2 Innengewinde im Abstand von ca. 34 mm zur Verfügung stehen. Wir können, so wie hier im Bild, ein Gelenk, oder auch direkt einen NAVI-Halter (Cradle) montieren.
    Gummidämpfer sind auch möglich.
    Klickt ins Bild für weitere Beispiele.


9.

10.

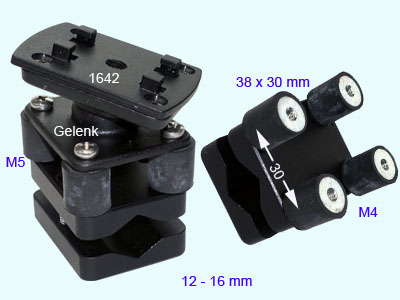

    Artikel: RF-Platte-1 z.Zt. bei Bedarf noch anfragen.

    Aus vollem ALU gefräst und hier mit dem Gelenk BR-213018 und 4 Dämpfern versehen.

    Bei einer Montage am Spiegel ist die Ableseposition gut einstellbar !


    Im Shop findet ihr dieses eloxierte, elegante Teil als Artikel: RF-Kugel-3. Im Bild links ist XIR-25-M5 montiert (TomTom-Rider)

    Passt für 14 mm VESPA Spiegel. Aber mit längeren Schrauben auch an Lenkern von 22 bis 32 mm.

    Sehr gut kombinierbar mit dem XIR Adapter z.B.
    XIR-25-4D
    Weitere Beispiele hier.


11.

12.

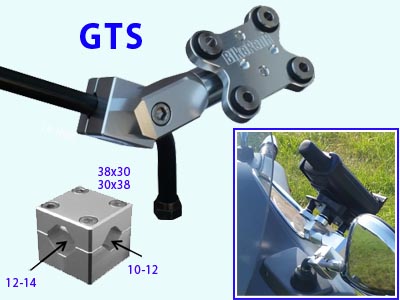

    Wenn euch so ein wirklich elegant gefräster und eloxierter Halter vom niederländischen Hersteller BikePenR, für eure GTS, oder Beverly, den stolzen Preis wert ist, dann trefft ihr damit eine gute Wahl.

    Im Shop zu finden unter:
    BPR-GTS. Ein Navihalter kann direkt montiert werden. Lochabstand: 38x30 mm, bzw. 30x38 (gummigelagert). Wenn Gummidämpfer nachgerüstet sind, sieht der Halter so aus.

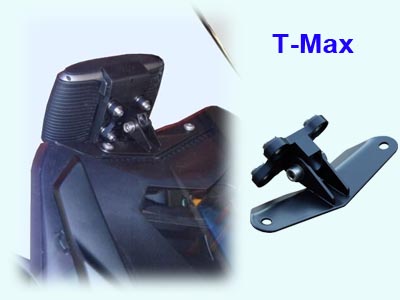

    Ähnlich wie Bild Nr. 11 gibt es auch für den YAMAHA T-Max so einen BikePenR Halter für die mittige Montage im Cockpit. Bei Bedarf schicken wir weitere Infos. Dann bitte mit Bezug auf dieses Bild anfragen.


13.

14.

    Sehr elegante, gut abgerundete Kugel für einen Rollerspiegel, oder für eine Querstrebe. Artikel: RAM-Kugel-3.

    Im Vergleich zu einigen anderen Kugeln, ist diese gummiert.
    Diverse Einlegeteile für andere Durchmesser gehören zum Lieferumfang.
    Für 9,5mm bis ca. 16mm.

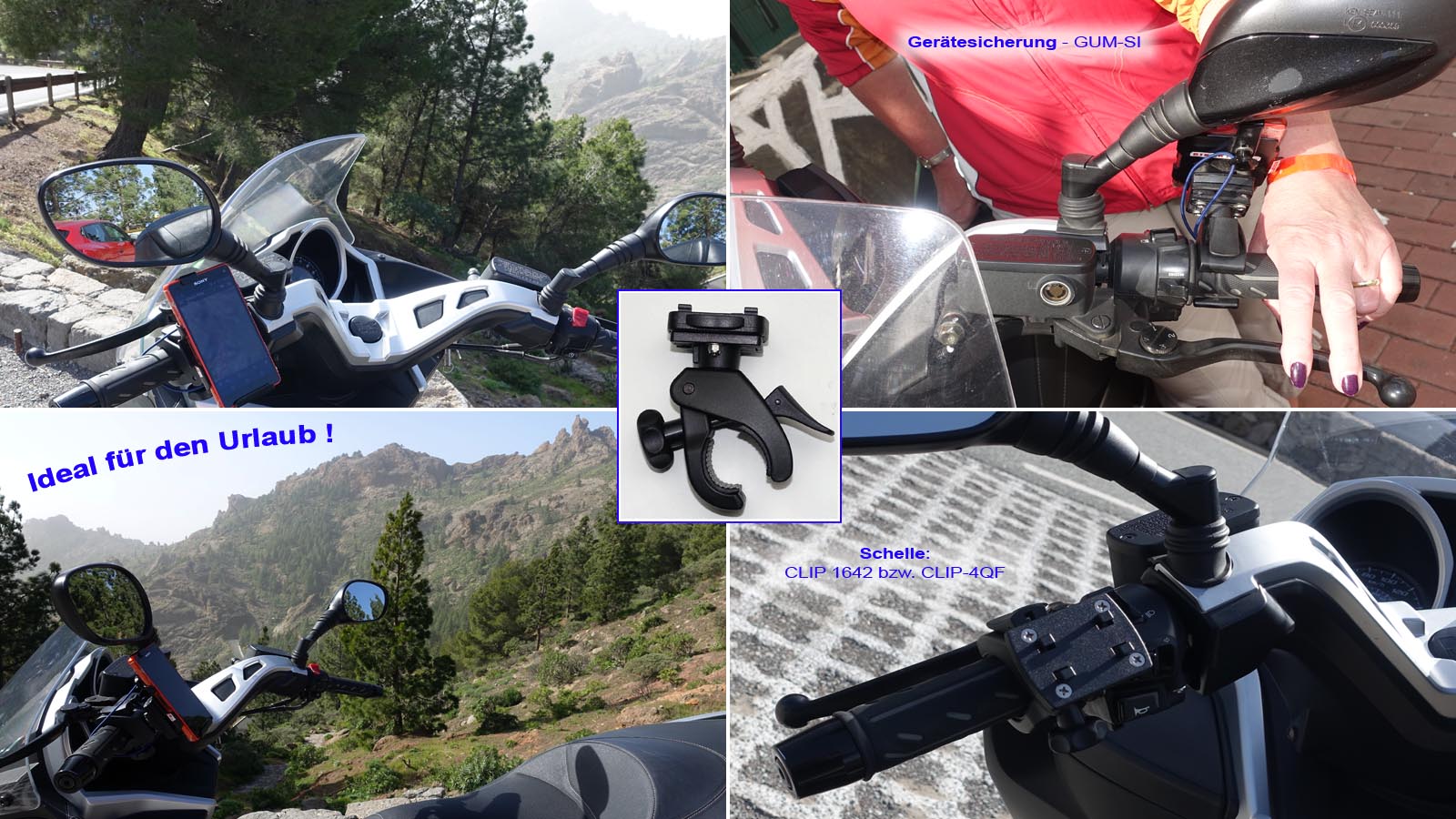

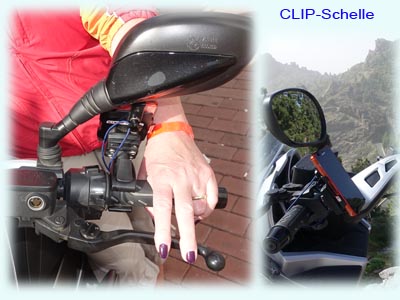

    Hier ist die drehbare CLIP-1642 Schelle direkt am Gummigriff sicher montiert. Da die Schelle per Schnellspanner geklemmt wird, kann sie leicht montiert und abgenommen werden. Ideal für das Leihfahrzeug im Urlaub. Klickt ins Bild für Details. Noch ein Bild hier.
    An welchem Durchmesser wollt ihr die Schelle verwenden? Bitte Verfügbarkeit vorab abklären. Es gibt jetzt dieses Nachfolgermodell.

    Es gibt eine Vielzahl von Adapterm die wir damit anbieten.
    Wie
    CLIP-Rider, CLIP-DELTA, CLIP-CAM usw.
    Noch stabiler wäre die neue Schelle:
    RAP-400.


15.

16.

    Der Artikel RF-Klemme-3830 wäre die stabilste Befestigung, die wir euch für Spiegelstangen, oder Querstreben (ca. 10-16mm) anbieten können. Die aus ALU gefräste und eloxierte Klemme können wir auch mit einer RAM-Kugel liefern. Darauf evtl. direkt: XIR-4-Krallen
    Die Klemmung erfolgt auf 50mm Länge. Das hält!

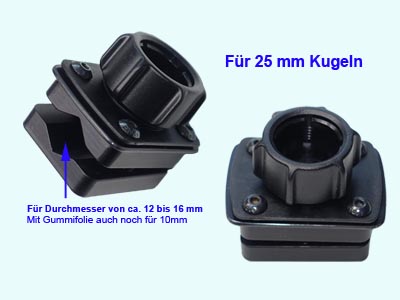

    Die gleiche Klemme wie im Bild 10, aber mit einer Aufnahme für 25mm Kugeln.

    Artikel:
    RF-3830-XIR

17.

18.

    Ab 14mm Durchmesser, oder mit Gummizwischenlage auch für kleinere Durchmesser, der Artikel: XIR-1658. Ihr könnt die Kombination mit der RF-Kugel-3 (links im Bild bzw. Bild 10), direkt in einem Artikel bestellen. Der passt auch auf die gummierten originalen RAM-Kugeln. Oben kann eine Navitasche geklickt werden, wenn sie zu diesem Klicksystem (AIV) passt. Klickt ins Bild für Details.
    Für kleinere Durchmesser ab 10mm, gibt es das Unterteil
    RF-Klemme-3830 aus Bild 13.
    Wenn das obere Klickteil
    1658 abgenommen wird, habt ihr ein 4-Krallen Klicksystem wie XIR-4-Krallen.


    Hier wie links, aber mit dem XIR-4-Krallen Adapter und für größere Durchmesser.

    Im Shop als Artikel: RF-XIR-1642

    Rechts im Bild ist ein 1466-4QF QUICK-Fix Adapter aufgeklickt.


19.

20

    Das ist der geniale UNIVERSAL Halter. Artikel: MCE-UNI-1

    Er kann auch auf einem leicht gebogenen Cockpit montiert werden.

    Helfen euch
    diese Montage / Anbau-Bilder weiter, um zu entscheiden, ob sich der Halter auch in eurem Cockpit
    montieren lässt ?

    Dez. 2020: Wir haben nun längere Winkel anfertigen lassen, um den Halter an einen noch dickeren “Überstand” zu klemmen.

    Bei Bedarf anfragen.  Fotos folgen...

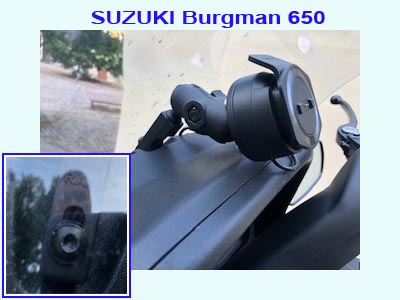

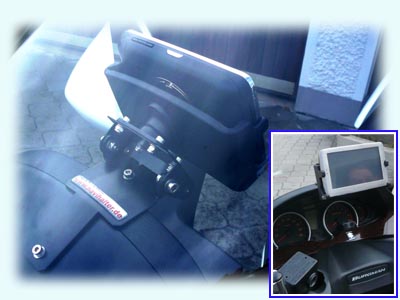

    “Alter” Cockpithalter für SUZUKI Burgman XB-400

    I
    m Shop hier auswählbar:
    MCE-SUZUKI-xx.
    Es ist nur 1 Loch zu bohren, für das aber auch ein kleiner Stopfen mitgeliefert wird, um es später bei Bedarf verschließen zu können..

    Seit 2019 liefern wir stattdessen den Universalhalter:
    MCE-UNI-1 aus, weil der noch universeller zu montieren ist. (Der vordere Bereich ist schwenkbar ausgeführt, um eine Wölbung auszugleichen.

    Doppelseitigen Spezialklebeband sorgt zusätzlich für sicheren Halt.


21.

22.

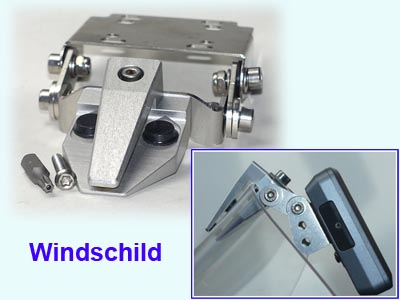

    Eine Klemmhalterung für ein Windschild. In der Höhe in vielen Poitionen sehr variabel um ca. 90mm!
    Im Shop als Artikel:
    MCE-Wind-H1.
    Klickt ins Bild für Details. Es gibt optional auch eine Diebstahlsicherung !


    So hat ein Kunde die Befestigung eines TOMTOM Rider 400 am Burgmann Roller realisiert.  Die RAM-Klemme-2 ist hier im Cockpit verschraubt.


23.

24.

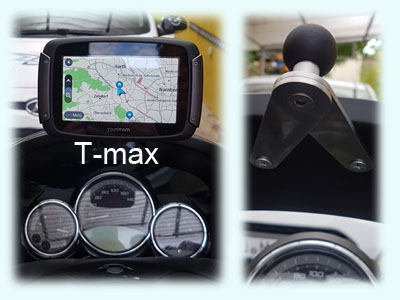

    Klickt ins Bild, um zu sehen, wie dieser Kunde eine Lösung für den YAMAHA Tmax 500 Roller geschaffen hat.
    Verwendeter Scherenadapter:
    MV-Schere-2
    Evtl. bekommt ihr das auch hin...


    Bei der RF-Klemme-17mm ist der Brodit Adapter BR-Kugel-17mm mit der 17mm Kugel montiert.

    Bei der Montage an einer 10mm Strebe müsste etwas Gummifolie unterfüttert werden. Passt aber bis 16mm Strebendurchmesser.





    Tipp:
    Wer keine Probleme hat in die Cockpitverkleidung einige Löcher zu bohren,  der kann den Artikel BMW-Z3 verwenden, oder einen anderen Gelenksockel montieren. Gummidämpfer zur Vibrationsentkoppelung solltet ihr vorsehen.
