Tipps zur Montage des Halters auf einer Adapterplatte

Bei den Muttern zwischen den Dämpfer kann keine Unterlegscheibe verwendet werden.

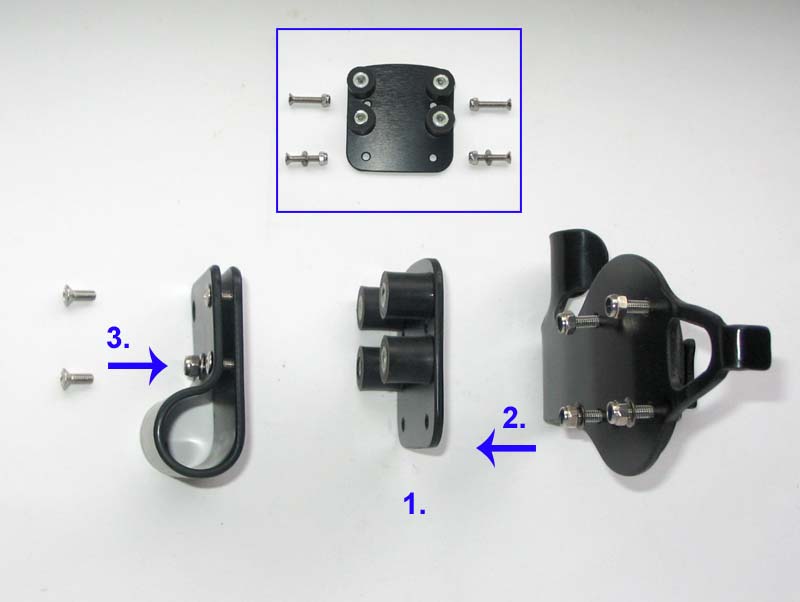

Montagereihenfolge

Die Schelle wird einfach auseinandergebogen.
Im Winter vorher auf die Heizung legen, zur Demontage mit einem Fön etwas erwärmen.

1. die Dämpfer zuerst an die Adapterplatte schrauben.

2. Das Oberteil der Gamin Marinehalterung auf dem X76 Adapter montieren (dazischen die runde Platte).
     Dazu sind Schrauben mit abgeschliffenen Köpfen zu verwenden!
     Das ganze dann auf der Adapterplatte verschrauben
     Muttern festhalten mit schmaler Zange oder Maulschlüssel (hochkant)

3. zuerst die mittlere Schraube in der Schelle gefühlvoll anziehen
     die 10mm langen Schrauben durch die Schelle in die Dämpfer drehen.

4. Durch Verdrehen der Schelle wird das Gerät ausgerichtet
