Tipps zur Montage des Halters auf einer Adapterplatte

Bei dieser Garminhalterung wird der obere Griff (Verriegelung) hochgezogen.

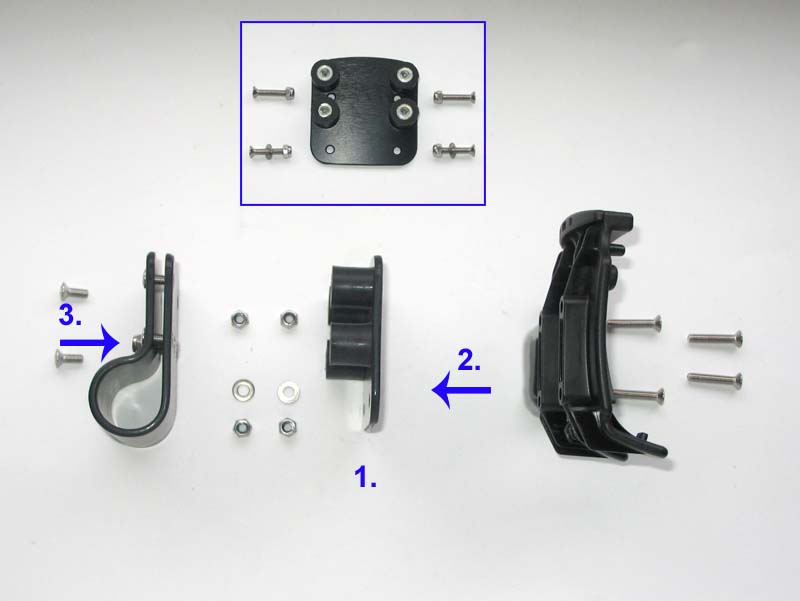

Montagereihenfolge
weiter

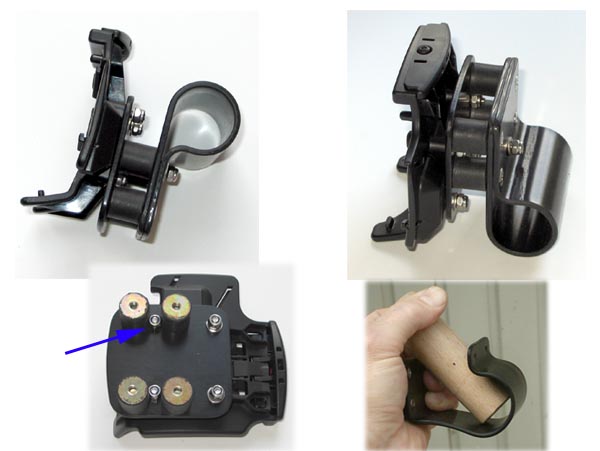

Die Schelle wird einfach auseinandergebogen.
Im Winter vorher auf die Heizung legen, zur Demontage mit einem Fön etwas erwärmen.

Bei den Muttern zwischen den Dämpfer kann keine Unterlegscheibe verwendet werden.



Die kleine Torxschraube, für die ein Werkzeug in Form einen Schlüsselanhängers mitgeliefert wird, dient zur Diebstahlsicherung.

1. Die Dämpfer zuerst an die Adapterplatte schrauben.

2. Die Gaminhalterung dann auf der Adapterplatte montieren.

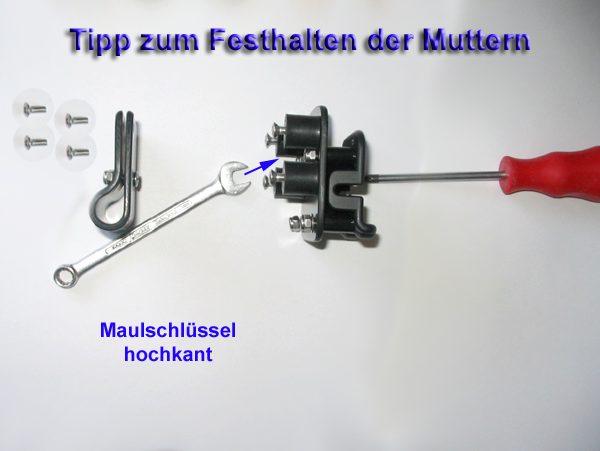

     Muttern festhalten mit schmaler Zange oder Maulschlüssel (hochkant) - siehe Bild unten.

3. Zuerst die mittlere Schraube in der Schelle gefühlvoll anziehen
     die 10mm langen Schrauben durch die Schelle in die Dämpfer drehen.

4. Durch Verdrehen der Schelle wird das Gerät ausgerichtet



Möchtet ihr noch einen Blick in die Werkstatt werfen?


Gerne würden wir einige Fotos von der montierten Halterung (von nah und fern -  5o cm / 5 m - mit und ohne Gerät) zugemailt bekommen, mit der Erlaubnis diese ins Internet zu stellen. Hier einige Fototipps

Für Vorschläge zur weiteren Verbesserung des Halters sind wir immer dankbar und versuchen diese umzusetzen. Und wer sich mit einer positiven Äußerung in einem Forum oder Gästebuch verewigt, dem gilt besonderer Dank


Ihr / euer
Gunnar Mill
