Montage der Schelle für das Garmin Quest, am Cockpitbügel der BMW R1200GS

Vor der Montage muss die Scheibe demontiert werden. Die Schelle einfach auseinander hebeln und auf den Cockpitbügel aufschieben, so dass das offene Ende nach oben links zeigt, (keine Angst, die bricht nicht). Bitte die Schraubenlängen beachten (s. Bild unten).

Aufschrauben der Halteschale
Vor dem Festziehen der Schrauben die Dämpfer festhalten, oder etwas in Gegenrichtung verdrehen, sonst verspannt sich das Gummi und das Gerät sitzt schief.

Die  Bohrungen in der Halteschale (also unter den 3 Fixierungsplatten) sind etwas kleiner, damit die Schrauben sich dort hineinschneiden und nicht verloren gehen können. Es kann also fest in den Kunststoff hineingeschraubt werden!

Wenn etwas überhaupt nicht paßt, wendet euch bitte direkt an
BIKERTECH.

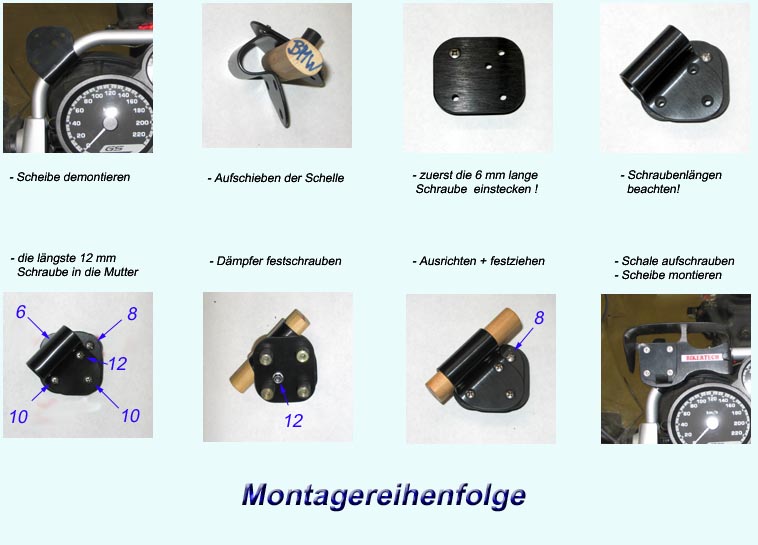

Darstellung der Montagereihenfolge - Schraubenlängen beachten !
