Zentrale Montage direkt in der “Lenksäule”, wenn eine Bohrung zugänglich ist
und Sonderlösungen

Adapterplatten mit unterschiedlichen Lochabständen sind verfügbar - Formt euch den Halter aus THERMOPLAST

Viele Bilder ! -  Bitte weiter nach unten scrollen  - NEU: hochwertige BikePenR Halter - Klick


  1.

  2.

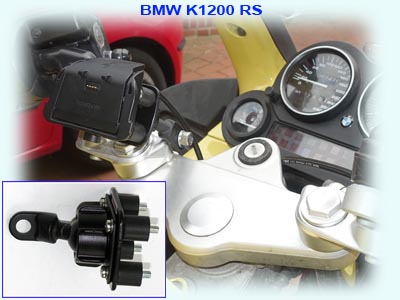

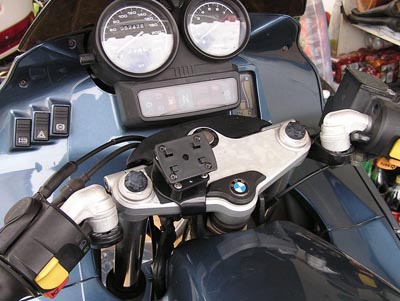

    Bei einigen Motorrädern ist eine zentrale Bohrung direkt zugänglich, bzw noch hinter eine Kappe versteckt.

    In vielen Fällen kann hier eine “Dübel-Halterung” verwendet werden.
    Siehe auch Bild Nr. 5, Bild 6 und ähnliche.


    Diese Befestigung soll hier gleich mit vorgestellt werden:

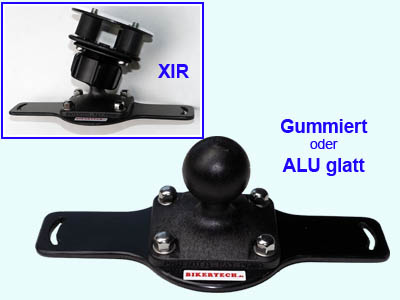

    Es ist der Artikel GB1 und ist
    hier bei den Schellen beschrieben.

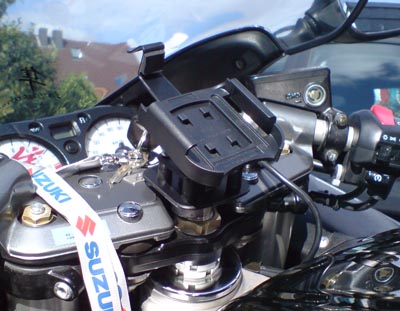

    Auch für Suzuki SV650, SV1000, MV-Agusta, Ducati u.ä.
    Mit einem Gelenk ist die optimale Sicht leicht einstellbar !
    Neu ist der Artikel:
    GB1-VAR.
    Ähnliche Befestigungen ab Bild 19


3.

4.

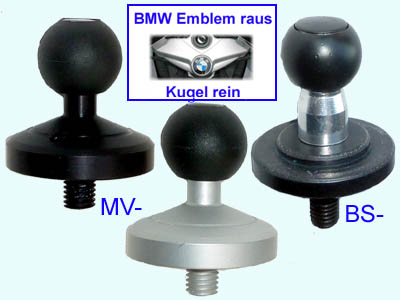

    Bei einigen BMW Modellen kann das Logo entfernt werden. Darunter ist  oftmals ein M10 Innengewinde. Diese Kugeln passen hinein.

    Im Shop als Artikel:
    BS-Kugel-2 (gummierte Kugel) bzw. MV-Kugel-2


    Kennt ihr schon die wirklich hochwertigen Halter von BikePenR ?
    Sie werden auch in kleinsten Stückzahlen gefertigt wie unsere Halter.

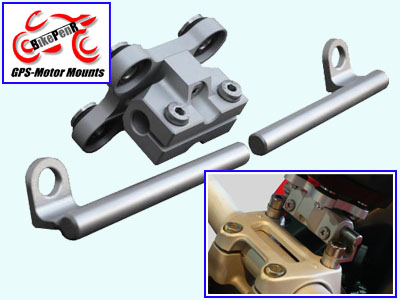

    Hier im Bild, werden z.B. die Steuerkopfmuttern durch den Halter ersetzt - Beispiel DUCATI. Klickt ins Bild.
    Weitere Modell-Infos, Bilder und Preise findet ihr
    hier.
    Mehr zu BikePenR ab Bild 51 unten.

    Da es sehr neue Produkte sind, müsst ihr vorerst mit der Art.Nr. hier anfragen, oder über den Sammelartikel:
    MEHRPREIS bestellen.

    Für: Aprilia, Benelli, BMW, Cagiva, CF Moto, Ducati, Gilera, Harley, Honda, Husqvarna, Hyosung, Indian, Kawasaki, KTM, Moto Guzzi, Moto Morini, MV Agusta, Piaggio, Suzuki, Triumph, Victory, Yamaha


5.

6.

    Näheres zum Spreizdübel auf der RAM Mount Seite - Bild Nr.8.
    Mittlerweile sind Dübel für 4 verschiedene Durchmesser lieferbar. In schwarz, oder teilweise auch in chromfarben.
    Im Shop als Artikel:
    BS-zentral-D
    Auch im 6-Kant zu verwenden.
    Vorher testen (Bohrer o.ä.) / messen und richtig bestellen

    Alternativ: Siehe auch Bild 16 - direkt mit Montageplatte !

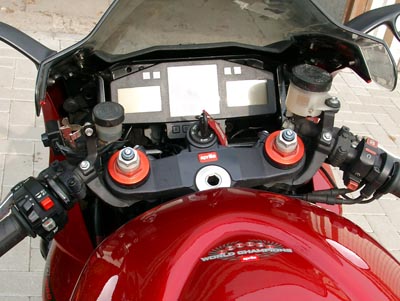

    Eine 6-Kant Befestigung , die mit einer Madenschraube sicher geklemmt wird. Für 12 mm oder 14 mm gibt es diese Art Dübel.
    Oft für Aprilia und Kawasaki verwendet.

    Im Shop als Artikel:.
    MV-6-Kant

    TIPP: Auch die runden Dübel vom Bild 5 kann man in 6-Kant Löchern montieren.


  7.

  8.

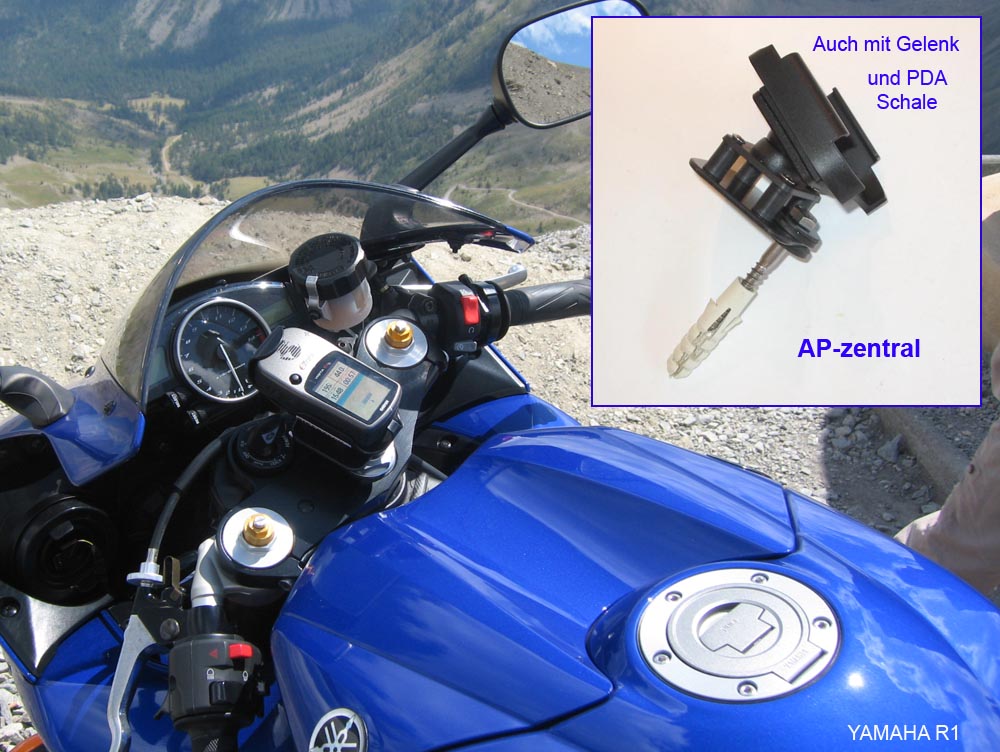

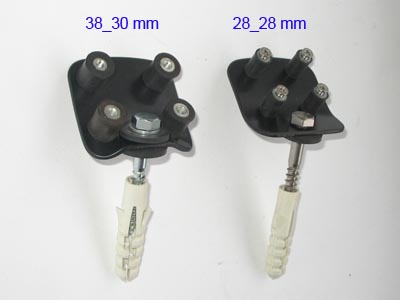

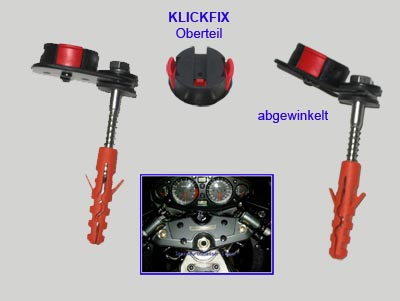

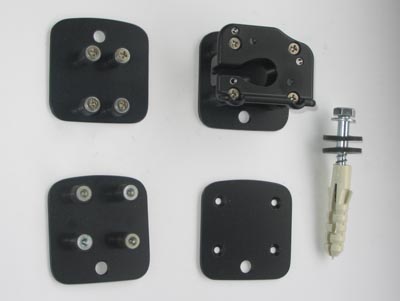

    Platten mit verschiedenen Bohrungsabständen sind erhältlich.
    18_30 (PDA-Schalen), 28_28 (BIKERTECH-Schalen),
    38_30 (Garmin, Tom-Rider 2 u.ä.) Artikel:
    AP-zentral


    Mit Wärme kann man sie auch verbiegen, um Geräte besser ablesen zu können. Sollte der Kunde aber individuell vorbehmen.

    Keine Angst - den Dübel sieht man ja später nicht...


  9.

  10.

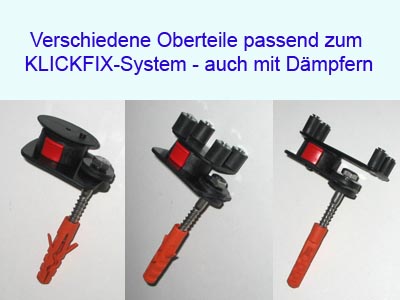

    Klickoberteile ohne und mit Dämpfern z.B. für GPS-Taschen
    Es sind die Artikel:
    GPS-Tasche-Klick

    In der Art könnten wir das auch mit einem QUAD Adapter liefern


    Das Klickoberteil von RIXEN & Kaul ist hier montiert.
    Der Artikel heißt:
    APK-zentral.
    Möglich ist auch ein Adapter für das neue QUAD-Klicksystem.
    Siehe:
    RK-QUAD-MP Sonderwünsche einfach mal anfragen.


  11.

  12.

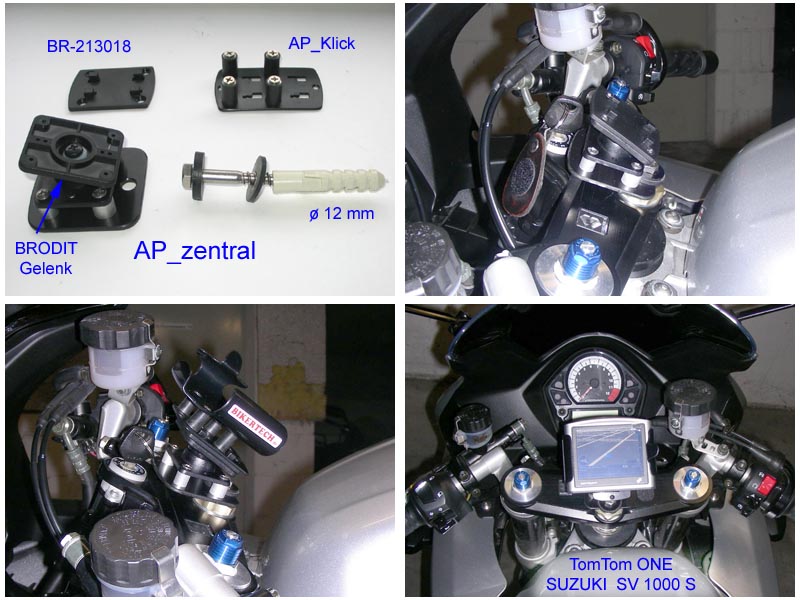

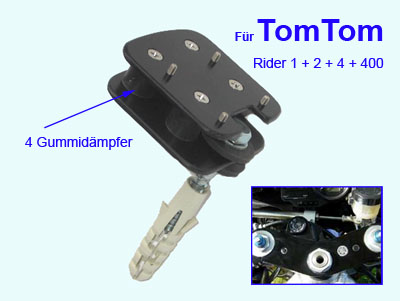

    Hier mit einer Platte, auf die mit M3 Schrauben direkt der Mountkit vom Rider 1 montiert werden kann. Der Artikel heißt: APR-zentral
    Für Rider 2 ist es der Artikel APR2-zentral mit M5-Schrauben

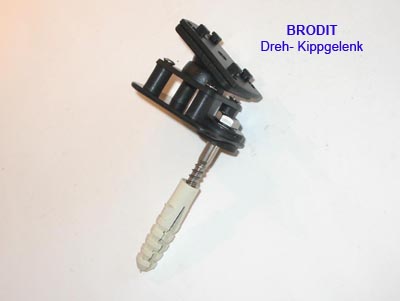

    Ein BRODIT-Gelenk ist hier über Gummidämpfer montiert.
    Der Artikel heißt:
    BR-213018. Ähnlich auch mit dem RICHTER-Gelenk 1536 aufbaubar.


  13.

  14.

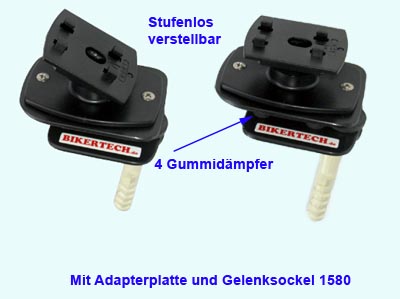

    Hier ist auf einer weiteren Adpaterplatte über 4 Dämpfer ein schwenkbarer Gelenksockel Fab. RICHTER (1580) montiert.
    Der Artikel heißt:
    AP-Z2


    Der Kunde hat mittig eine Bohrung angebracht, ein Distanzstück verwendet und über ein BRODIT Gelenk eine Originalschale befestigt.
    Die gebogene Sicherung ist der Artikel:
    PDA-SICH


15.

16.

    Das ist der Artikel: BS-Gelenk-2. Die Montage erfolgt an einer der M8 Lenkerklemmschrauben. Ca. 28mm schaut das Gewinde nach unten heraus. Ein fixierbares 2-fach Gelenk bildet das Mitelteil.
    Oben mit drehbare Platte aus Kunststoff. Auch für ZUMO-350 !

    Damit spart ihr euch das ganze RAM Mount Zeug !


    Ein ähnlicher Dübel wie im Bild 5. Hier als Artikel: BS-zentral-DP
    Lieferbar in den 3 Standardgrößen. Bei der Montage in einer flachen 6-Kant Mutter (Kawa 1000SX), ist evtl. der BS-Ring erforderlich.

    Auch hier kann das Oberteil um 90 Grad verdreht fixiert werden.
    Um ein TomTom Rider zu montieren, empfehlen wir
    GD-15-M5


17.

18.

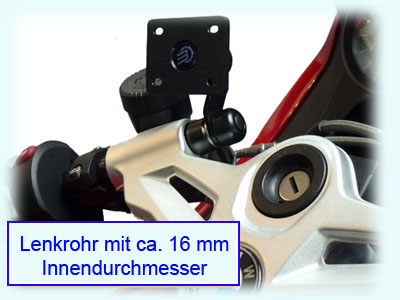

    NEU - Zwar nicht zentral, aber seitlich für den Lenkerstummel.
    Bei einigen BMW Modellen ist an dieser Stelle eine Montage möglich.

    Der 15mm Dübel wird zur Klemmung aufgespreizt.

    Durch die Verstellbarkeit bei der Montage, sollte das Gerät optimal positioniert werden können. Artikel dazu, siehe rechtes Bild.


    Zur Zeit gibt es diese Dübel für 12-14mm und 15-19mm Durchmesser. Auf der schwenk- und drehbaren Platte kann das Navi montiert werden.

    Siehe Artikel:
    BS-STUM-VAR, wie im Bild oben, oder BS-STUM-FIX mit nur einem Gelenk.
    Um ein TomTom Rider zu montieren, empfehlen wir
    GD-15-M5


19.

20.

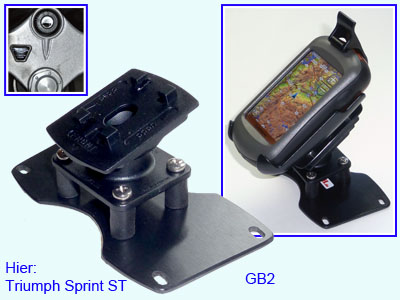

    Nicht nur auf einer Triumph Sprint ST, kann man so eine Platte montieren. Wenn unterhalb der Gablbrücke Platz ist, um die Kabelbinder durch zu ziehen, dann klappt das auch bei anderen Modellen.

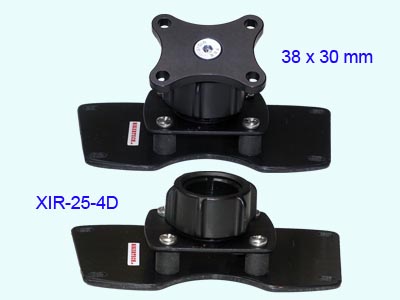

    Der Halter
    GB2, ist auch ohne das Drehkippgelenk lieferbar.


    Der Halter GB3, war mal für eine DUCATI 749 angedacht. Auch er passt sicher auf andere Gabelbrücken.
    Vor der Montage wird unterhalb Moosgummi aufgeklebt, um einen festen Sitz zu gewährleisten. Alternative im Bild 4.


21.

22.

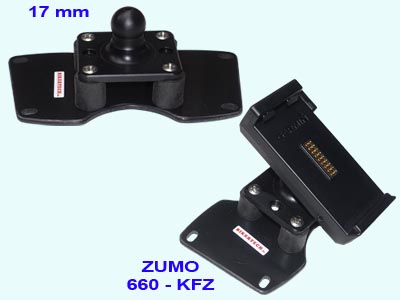

    Hier ist auf den Halter GB2, der Adapter BR-Kugel-17mm mit einer 17mm Kugel montiert.

    So kann fast jedes Gramin Cradle (KFZ-Halter) aufgedrückt werden.


    Für eine DUCATI 821 Hypermotard haben wir mal den Halter LB1 gebaut. Der passt bestimmt mit seiner Art der Befestigung, auch an andere Lenkerbrücken. Klickt ins Bild für Details.
    Die 3 Kabelbinder werden durch den freien Bereich gezogen.
    Das Cradle wird direkt auf die Gummidämpfer montiert.
    Der schmale Bereich ist ca. 45mm breit (3mm Kunststoff)



BikePenR


51.

52.

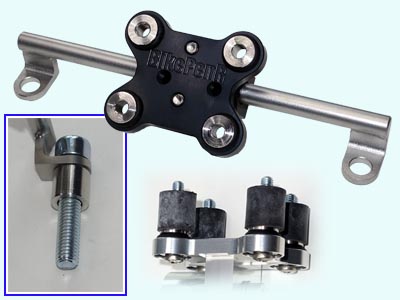

    Ebenfalls ein hochwertiger Halter von BikePenR hier an den Klemmschrauben der Lenkerbrücke montiert, die oft in unterschiedlichen Abständen angeordnet sind. Die zweiteilige Strebe (die evtl. auch gekürzt werden kann), ist eine geniale Lösung für diese Montagepunkte.
    Weitere Bilder und Preise findet ihr
    hier in der Produktinfo.

    Da es ein sehr neues Produkte ist, müsst ihr vorerst mit der
    Art.Nr. BPR-S-R1 hier anfragen, oder über den Sammelartikel:
    MEHRPREIS bestellen, denn der Verkauf erfolgt nur über die deutschen Fachhändler. Siehe auch Bild 4


    Das ist der Halter: GTB-xx von BikePenR für die BMW S1000 RR / HP4

    Es gibt eine Vielzahl dieser Halter für die unterschiedlichen Modelle.

    Informiert euch dort im Detail auf der
    Anwendungsliste des Herstellers und schickt uns eine Anfrage / Bestellung mit der exakten Bestellbezeichnung.
    Stellt bitte vorher sicher, dass der Halter zu eurem Modell passt.

    Ob schwarz eloxiert oder blank, hier ist eine Liste der Verfügbarkeit.


Bisher sind hier nur wenige der ca. 50 BikePenR Halter aufgelistet.

54.

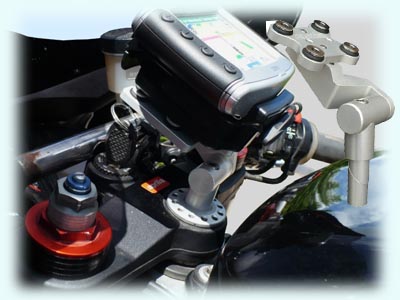

    Das ist ein GTM-xx Halter von BikePenR für die Aprilia RSV 1000 Mille. Auch für die RSV 4 / RR ist einer verfügbar.

    Informiert euch auf der Herstellerseite und schickt uns eine Anfrage / Bestellung mit der exakten Bestellbezeichnung und der
    Farbe.



Immer wieder gibt es neue Teile...

Wir hoffen mit euch, dass die Zulieferer pünklich nachliefern können.
Viele Teile sind immer wieder schnell vergriffen ;-)



Weitere in Arbeit:



zurück zu:





Ihr seht, es gibt viele Möglichkeiten. Alle können hier nicht aufgezeigt werden.
Nun müsst ihr sie im Shop nur noch richtig zusammen stellen. Sucht nach: zentral, Gelenk, Brodit, Klick, BS-, MV-, o.ä.

Hier noch ein Bild aus der Galerie
