Halterungen für Garmin ZUMO 660
Motorrad / Töff und Fahrrad / Velo - NAVI holders



Zum Artikel - Klick

Es lassen sich nahezu alle Möglichkeiten, wie beim ZUMO 550 gezeigt, realisieren

Bilder unvollständig? - Aktualisiert zuerst eure Browser Anzeige (F5) - Vieles ist neu !





1.

2.

    Diese Halteklammer wird von Garmin nicht mehr ausgeliefert.
    Bisher konnte die Gerätehalteklammer
    hier nachbestellt werden.

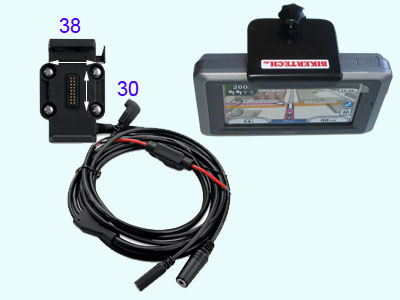

    BIKERTECH bietet eine zusätzliche Halteklammer an, die nicht nur das Gerät sicherer hält, es wird auch der Auslösemechanismus blockiert !  Siehe auch Bild 18.
    Wir können noch Halteklammern liefern - Aber nur die für’s KFZ.
    Dafür haben wir Lenkerbefestigungen in Planung ! Info s. Bild
    29.

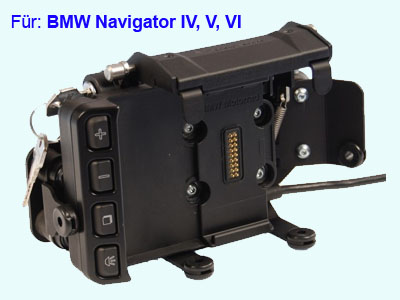

    Abschließbare Halterung für den BMW Navigator IV + V + VI
    Im Shop als Artikel:
    01-065-0560-0 - Noch wenige sind lieferbar.

    Für Navigator V bitte anfragen - ZUMO 670 LM

    Das Cradle mit den Bedienknöpfen kann evtl. über BMW, zu
    gleichen Konditionen beschafft werden - Bei Bedarf bitte anfragen.


3.

4.

GPS im Akkubetrieb !

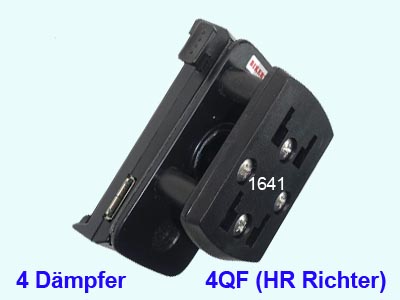

    Die Firma RICHTER bietet eine verstellbare Halterung an (Artikel 25400), die wunderbar zum 660 passt, wenn es nicht in der Garmin Halteklammer steckt. Auf dem linken Bild ist es die Schelle 1685. Siehe Artikel: VAR-Set-1 und rechts unten eine Schelle mit Klickadapter
    Nutzt dabei die Gummizugsicherung, um das GPS zu sichern..
    Das Gerät läuftt hierbei immer im Akkubetrieb!

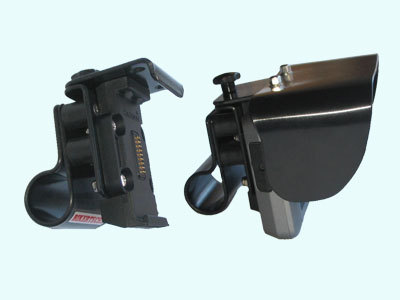

    Im ZUMO-Set2 bieten wir die Möglichkeit die Halterung mit oder ohne Sonnenblende zu bestellen. Ihr solltet den Durchmesser des Lenkers, bzw. der Querstrebe auf 0,1mm genau angeben. Wir haben diese Art Schelle auch schon für 40mm Lenker gefertigt.
    Wer keine 58mm breite Schelle montieren kann, wählt evtl. den Artikel:
    SCHMAL - Bei einigen Fahrzeugen ist nur 56mm Platz.

    Die Blende ist fest mit dem Winkel verschraubt.  Zur Entnahme wird die schwarze Rändelmutter um einige Umdrehungen gelöst.


5.

6.

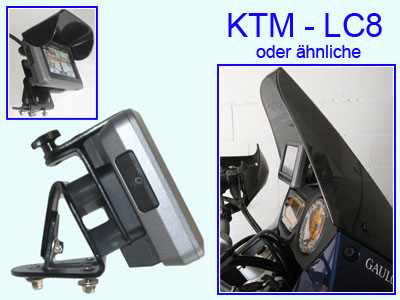

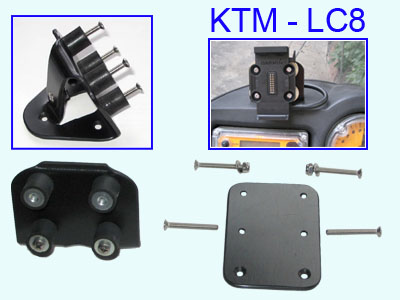

    Dieser Halter wird auf eine Fläche (z.B. Cockpit) montiert. In die Innengewinde der Gummidämpfer kann direkt die Garminklammer verschraubt werden. In einem LC8-Cockpit steht das Gerät nicht unnötig weit heraus.


    Diese Adapterplatte positioniert das Gerät ca. 3cm höher. Sonst stößt die Halteklammer evtl. auf das Cockpit.
    Der gezeigte Halter ist der Artikel:
    LC8-zentral


7.

8.

    GPS im Akkubetrieb !

    Das GPS ist mit der Gummizugsicherung in dem Halter 25400 befestigt. Die Arme sind mit Moosgummi beschichtet.

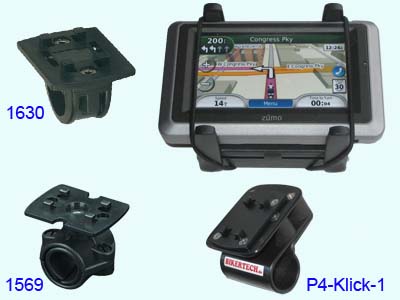

    Im Bild links, zwei Schellen ohne und rechts unten, eine mit Gummidämpfern. Die stabilste ist die P4-Klick-1 - die muss mit mit der Option “Klickadapter quer” bestellt werden.

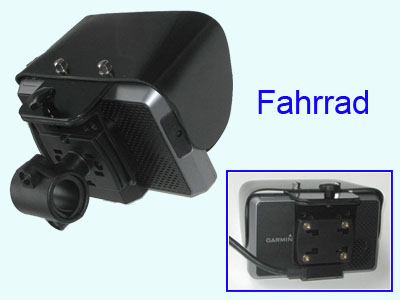

    Eine Fahrradhalterung mit einer Klickbefestigung ohne Gummidämpfer. Die Schelle ist der Artikel 1569 und an die Rückseite ist der 4-Loch Adapter 1498 mit 12mm langen Schrauben montiert. Für’s Fahrrad ausreichend.

    Mit der Schelle
    P4-Klick-1 hätte man auch eine abklickbare Lösung fürs Motorrad.


9.

10.

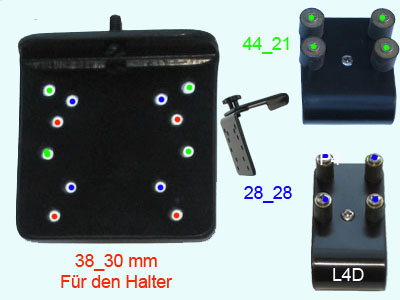

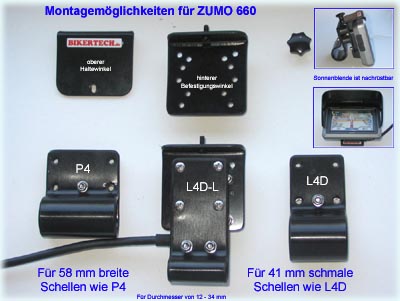

    Die Garmin Halteklammer wird am hinteren Winkel befestigt.
    Schellen mit diesen Dämpferabständen können sie verwenden:
    P4 (44_21mm), oder div. mit 28_28mm.
    Der obere Winkel greift um das Gerät und sichert es.

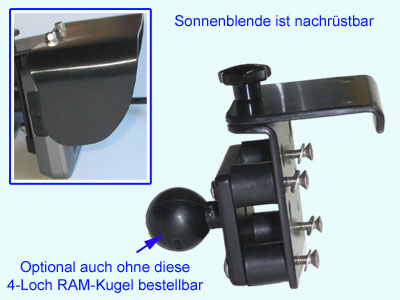

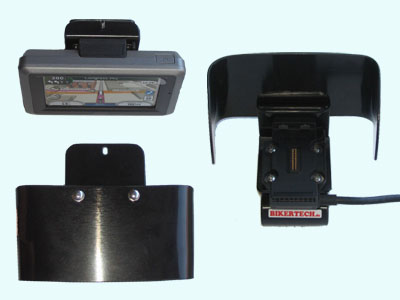

    Wenn die Rändelmutter gelöst ist, kann die Blende abgenommen werden. Mit der Sonnenblende ist das Display in fast jeder Situation sehr gut ablesbar.
    Die Blende kann auch nachgerüstet werden -
    ZUMO-660-SB


11.

12.

    Klickt ins Bild - das sind nur einige Schellen, auf denen unsere ZUMO Halterung montiert werden kann. Die Bohrungen sind vorbereitet und werden durch die später montierte Garminhalterung verdeckt. Je breiter die gewählte Schelle, desto stabiler ist es logischerweise.

    Wollt ihr es abklickbar? Dann evtl. mit QUAD1-3830, oder auch mit einer Edelstahlbandschelle, aber fest montiert? Dann RK-4D-15

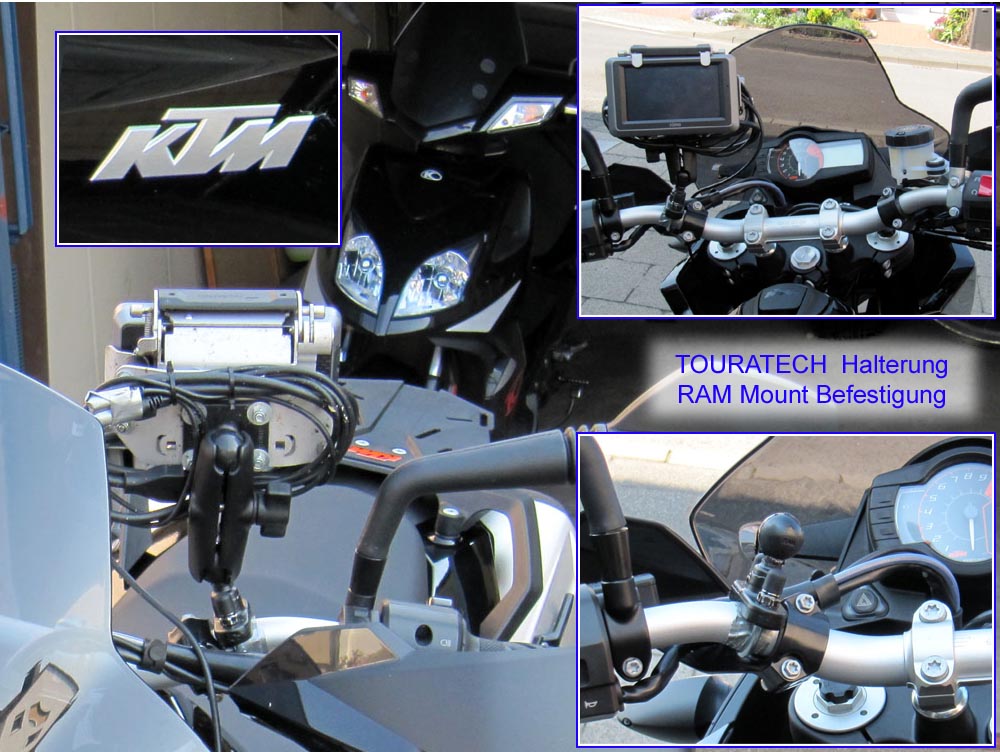

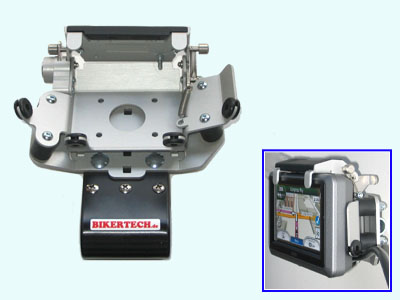

    Wer gerne eine Touratech Halterung - hier noch die alte Version 1  verwenden möchte, kann diese auch an anderen Durchmessern als serienmäßig angedacht verwenden. Hier mit RAM-Befestigung.
    Möglich auch mit der Schelle
    P4-LANG.
    Unsere Sonnenblende haben sich auch schon Kunden mit kleinen eigenen Anpassungen daran montiert - s.
    hier.

    Die Halterung selbst ist der Artikel: TT-Zumo-660 (oftmals nicht lieferbar..) bitte anfragen


13.

14.

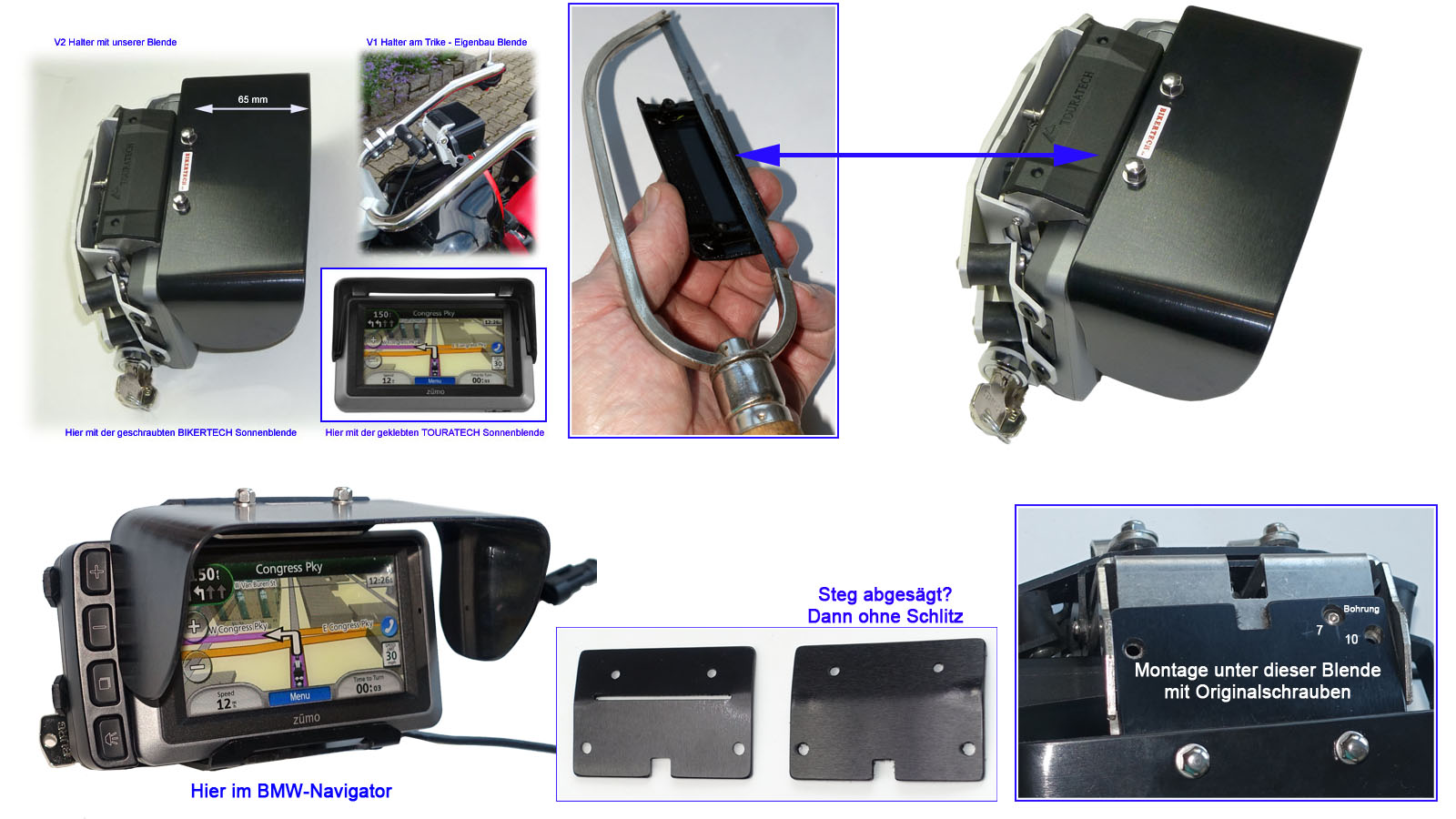

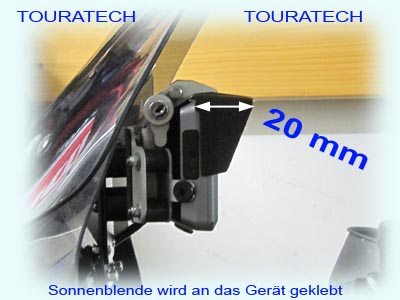

    Das ist die von Touratech angebotene Sonnenblende, die aufgeklebt wird - Überstand = ca. 20 mm.

    Wir bieten alternativ auch die Blende wie im rechten Bild an.
    Siehe Artikel:
    TT-ZUMO-660-SB

    HINWEIS: Touratech hat die Fertigung der kleinen Blende eingestellt...

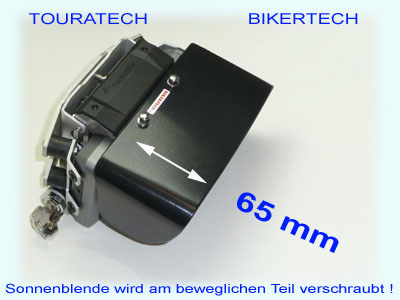

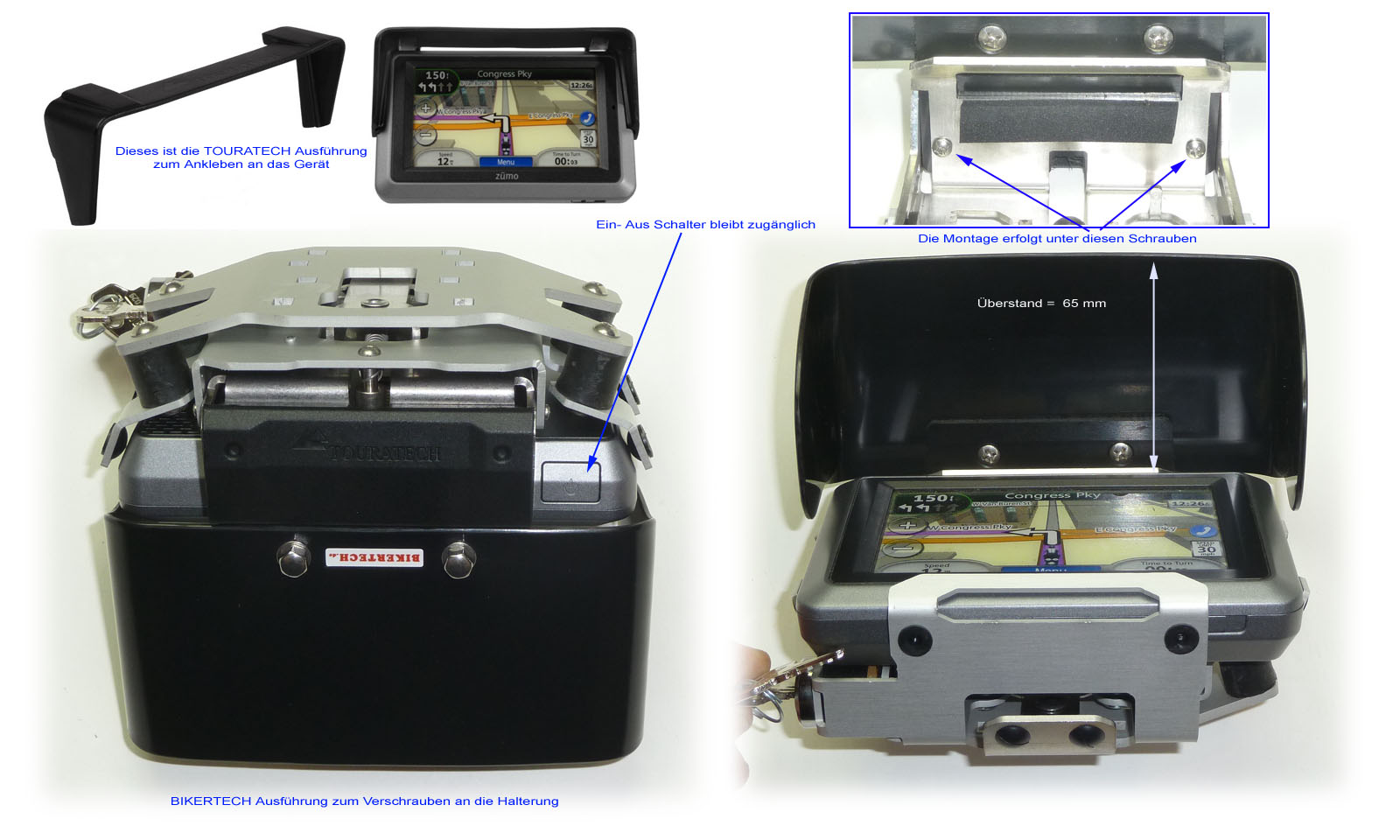

    Wir haben nun eine Sonnenblende für die aktuelle Touratech Halterung TT-Zumo-660 - Überstand = satte 65 mm !

    Fest verschraubt am Touratechhalter. (nicht angeklebt)
    Wenn der Sicherungsbügel hoch fährt, bewegt sich auch die Blende mit nach oben. - Detailbild klick ins Bild.
    Siehe Artikel:
    TT-ZUMO-660-SB.
    Auch für BMW Navigator passend. Bild
    hier.


15.Zur Infoseite

16.Zum Shop Artikel

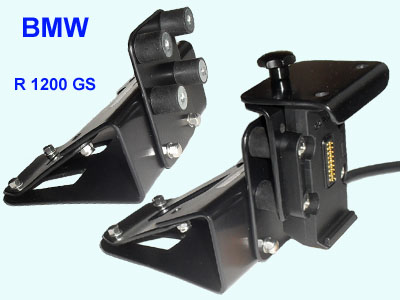

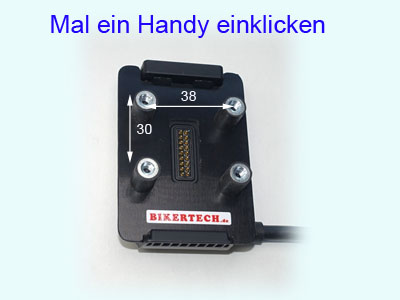

    Die BMW-zentral Halterung hat 4 Gummidämpfer im Abstand 38 x 30 mm. Daran kann die ZUMO Halterung (Bild 1) montiert werden.
    Große Fahrer können schlecht auf die Instrumente sehen. Sie  sollten die 3cm Erhöhung bestellen.
    Sicherung der Rändelmutter - siehe Bild 19

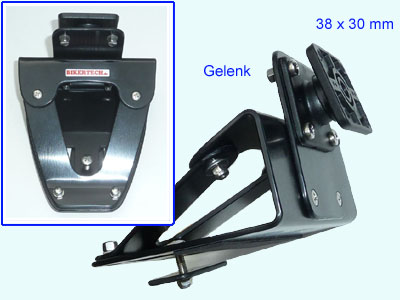

    Hier im Bild ist eine 3cm Erhöhung und ein BRODIT Dreh- Kippgelenk montiert. Die Gummidämpfer sollten so dicht wie möglich am GPS sitzen.

    Auf der Infoseite:
    BMW-zentral gibt es weitere Details für den gezeigten R 1200 GS Cockpit Halter.


17.

18.

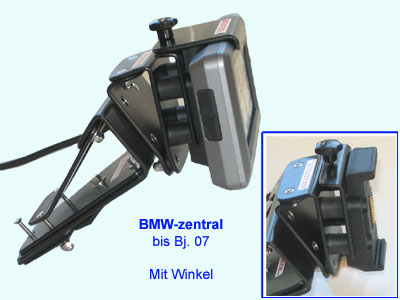

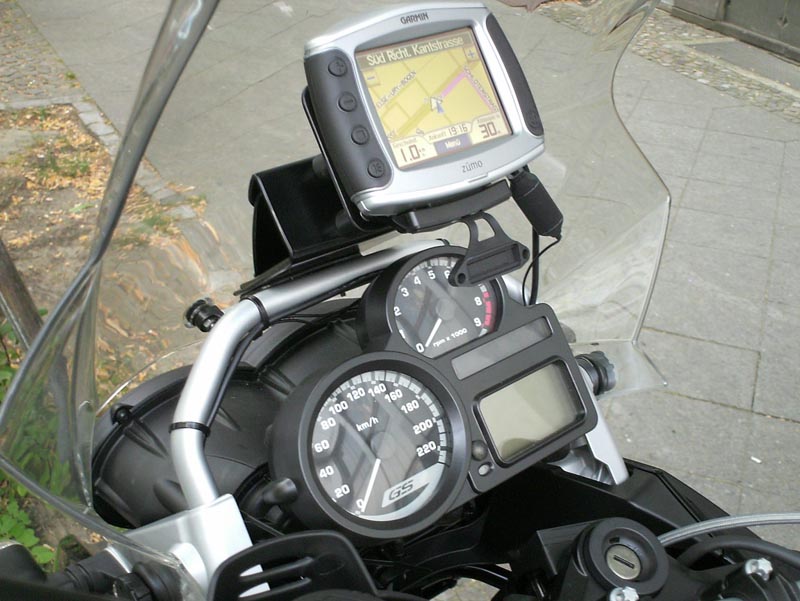

    Bei der BMW 1200GS bis Bj. 2007 wird unser Halter BMW-zentral oberhalb der Instrumente montiert.

    Um kleineren Fahrern ein besseres Ablesen zu ermöglichen, ist hier der Winkel BMW-WI verbaut. Daran unsere zusätzliche Sicherung für das  ZUMO-660-SB
    .

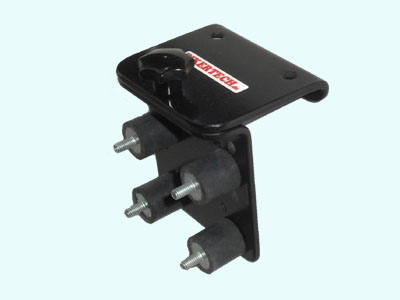

    Hier sind am Winkel ZUMO-660-SB Gummidämpfer mit Außengewinde montiert. Eine Sonnenblende kann nachgerüstet werden. Mit 16mm langen Schrauben montiert ihr direkt euren Garminhalter.

    Die Gummidämpfer GD-15 gibt es auch mit Innengewinde.


19.

20.

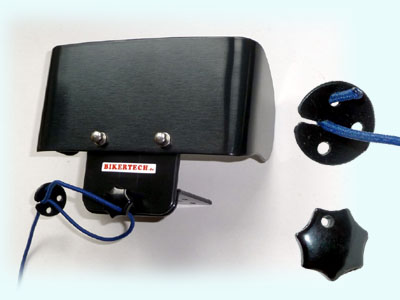

    Die Rändelmutter sollte immer vernünftig festgedreht sein. Andernfalls werdet ihr sie verlieren. Manchmal bestellt ein Kunde die Rändelmutter SM-M4 einzeln. Ihr könnt selbst ein Loch durchbohren, oder gleich die Ausführung: GUM-SI-Stern bestellen.


    Damit euer ZUMO 660 noch sicherer gehalten wird, könnte ihr unsere Halteklammer verwenden. Im Shop ist es der Artikel: ZUMO-660-RAM, den man auch ohne die RAM-Kugel bestellen kann. Eine Sonnenblende kann direkt aufgeschraubt werden.


21.

22.

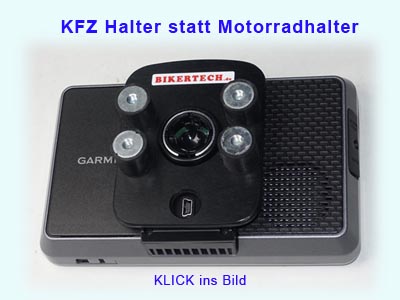

    Noch eine Möglichkeit, um evtl. mal auf dem Leihmotorrad im Urlaub, das ZUMO zu nutzen. Eine KFZ Halterung kann auf die CLIP-17mm Schelle geklickt werden.

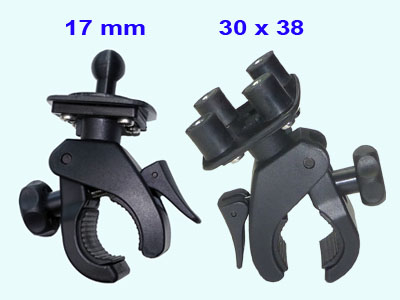

    Und auf die Innengewinde der
    CLIP-4D Schelle, könnte das Garmin Cradle mit 10mm langen Schrauben montiert werden.
    Noch stabiler, die Schelle vom Bild 30.


    Auf den Artikel: AP-17mm-P4, können viele Halter direkt aufgeklickt werden.

    Im Bild ist es das KFZ Cradle für das ZUMO 660.
    Zur Stromversorgung passt das
    ZUMO-6-KABEL


23.

24.

    Hier im Bild sind auf der RF-Klemme-3830 weiche Gummidämpfer mit M4-Innengewinde montiert. Gibt es auch mit einer RAM-Kugel.

    Gut geeignet für dünne Streben von (10) 12 bis 16 mm.


    Der Artikel Marine-3 besteht aus einer original Garmin Marinehalterung vom GPS 278 und einer Adapterplatte, auf die ihr fast alle Cradles mit dem Lochabstand 38x30 montieren könnt.


25.

26.

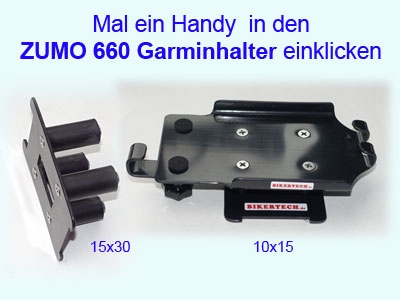

    Auf besonderen Kundenwunsch haben wir mal so einen Adapter gebaut, der exakt zum Garmin 660 Cradle passt.
    Viele Halteschalen können nun statt des ZUMO’s genutzt werden. Oder der Adapter wird ausgeklinkt und ihr könnt eurer ZUMO wieder verwenden.
    Im Shop als:
    AP-660-4D - Ähnliche Ausführungen anfragen.


    Den Adapter AP-660-4D könnt ihr auch mit längeren Dämpfern bestellen, falls er in einer Touratech, oder BMW Navigator Halterung eingesetzt wird. Dann sollte es nirgendwo anstoßen.

    Ohne Gewähr, weil ja alle Schalen unterschiedliche Abmessungen haben. Im Bild ist dasiPhone-6-Set / iPhone7 montiert.



27.

28.

    Der Adapter AP-DUC-3830 dreht das Lochmuster um 90 Grad und passt genau zum Halter der Multistrada, bei dem ein ZUMO 390 direkt montiert werden kann, aber keine Geräte, wie ZUMO 660, oder 590, weil die Löcher nicht passen. Auch für das ZUM 395 haben wir die passenden Adapterplatten.


    Diese RAM-Mount-Schelle, ist der Artikel RAP-400. Die 25mm Kugel kann man abschrauben.
    Wir haben spezielle Adapterplatten, um direkt ein Navi daran zu montieren. Aber auch z.B. ein OREGON mit:
    RAP-400-Garmin.


29.

30.

    NEU: Für das KFZ-Cradle (Bild 39.) haben wir uns einige Befestigungen einfallen lassen. Das Problem könnte die “Nichtregenfestigkeit” werden. Somit wäre es unklug, das Teil dauerhaft (nicht abnehmbar) zu montieren (wie Nr. 3). Klickt ins Bild für einige Varianten.

    Noch nicht alle möglichen Ausführungen sind im Shop, aber lieferbar - Bitte anfragen.

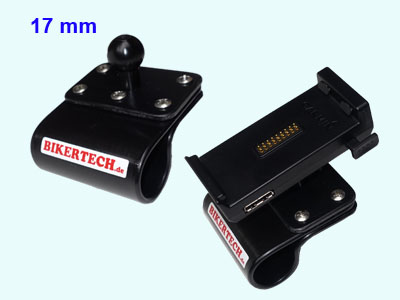

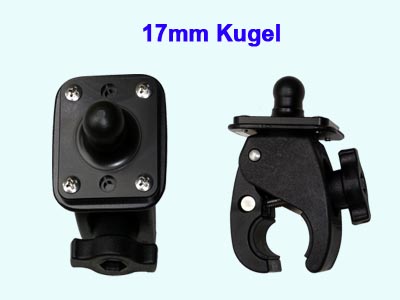

    Auf die 17mm Kugel dieser stabilen RAP-400-17mm Schelle, könnt ihr die KFZ Halterung ZUMO-6-KFZ klicken und frei verdrehen, aber kaum schwenken.
    Sie wird vom Saugnapf abgezogen (
    Bild).
    Noch gibt es Restbestände der Garmin KFZ Halter. (Bild 39.)
    Die Motorradcradles sind ja schon lange nicht mehr lieferbar.
    Wer sein 660 noch lange nutzen möchte, sollte sich rechtzeitig mit Haltern versorgen ;-), bevor er zum Nachfolgemodell “gezwungen” wird.  Ähnlicher Artikel - siehe auch Bild 40 und 42.


31.

32.

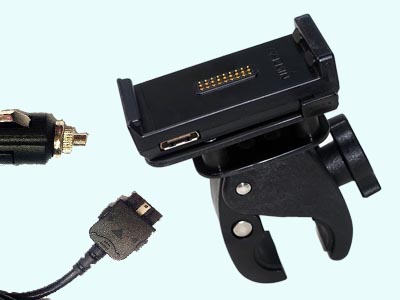

    NEU: Hier ist auf der stabilen RAP-400 Schelle (Bild 28), über 4 Gummidämpfer eine Platte montiert, auf die ihr eine KFZ Halterung kleben könnt. Klickt ins Bild für Details.
    Beim Artikel:
    RAP-400-Z-660 liegt ein Klebepad bei, welches ihr dazu nutzen könnt.

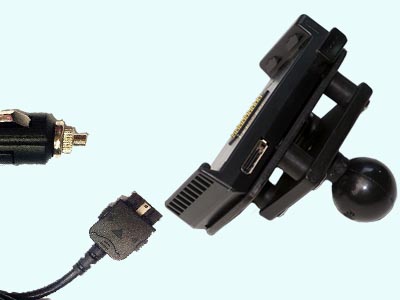

    NEU: Hier ist auf einer speziellen Platte die KFZ Halterung montiert. Beim Artikel RAM-Z-660, könnt ihr wählen, ob ihr evtl. eine eigene Halteklammer, oder die von uns gelieferte montieren wollt.
    Tipp: Entfernt den Aufkleber und reinigt die Flächen gründlich.
    Zur Stromversorgung passt auch hier das
    ZUMO-6-KABEL.
    Im vergossenen Stecker sitzt ELEKTRONIK zur Spannungs- wandlung. Der Stecker darf nicht abgeschnitten werden!
    (gelesen habe ich, es sind 3,7 Volt und nicht 5V- am Ausgang)


33.

34.

    Der XIR-Z-660 Adapter kann direkt auf einer Kugel montiert werden und ist einstellbar. Der Kugeldurchmesser sollte nicht kleiner als 25mm sein, damit ausreichend GRIP gewährleistet ist.

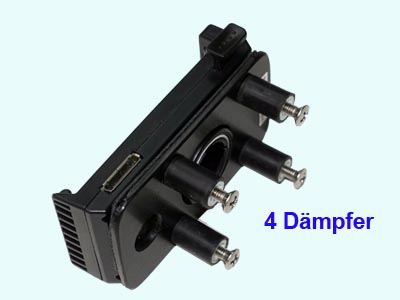

    Diese Ausführung 4D-Z-660 kann auf eine vorhandene Halterung monriert werden. Der Lochabstand auch hier 30x38mm. Wollt ihr statt der 15mm hohen Dämpfer nur 10x10 Dämpfer, dann bestellt auch den Artikel: KURZE-4D.


35.

36.

    Und so wie hier könnte ich von allen möglichen Ausführungen weitere Bilder und Artikel machen. (keine Zeit...)
    Oder ihr sucht euch das bei Bedarf aus Einzelkomponenten zusammen.

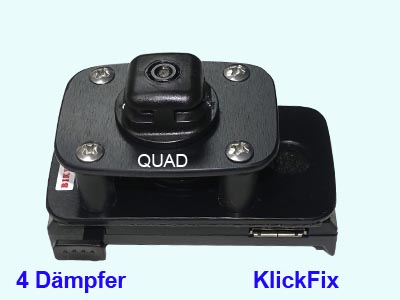

    Hier ist an der Ausführung
    4D-Z-660 der Adapter QUAD-38 montiert.


37.

38.

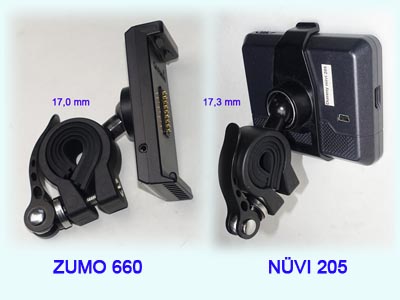

    Die Schelle LC-AMZ-17mm ist mit der 17,3mm großen Kugel für strammen Sitz in GARMIN KFZ Haltern geeignet.
    Kann bei Bedarf auch um ein paar Zehntel kleiner geschliffen werden.
    So sollte jeder Halter gut zu befestigen sein.
    Mit anderen Kugeln ist diese Schelle leider nicht lieferbar.


    Bei dieser RF-Klemme-17mm ist der Brodit Adapter BR-Kugel-17mm mit der 17mm Kugel montiert. Der KFZ Halter kann aufgeklickt werden.
    Bei der Montage an einer 10mm Strebe müsste etwas Gummifolie unterfüttert werden. Passt aber bis 16mm Strebendurchmesser.


39.

40.

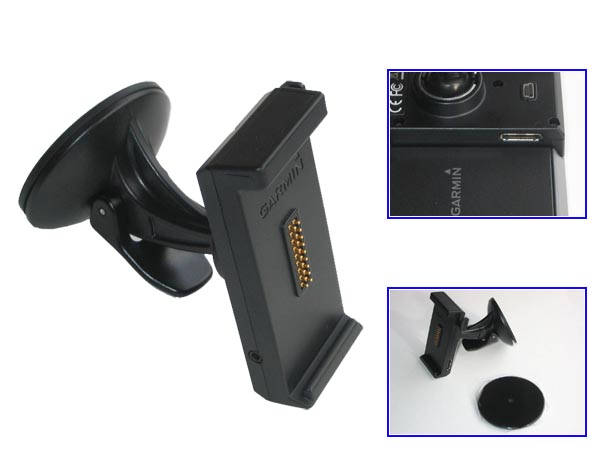

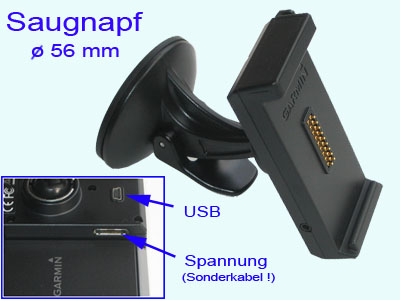

    Die KFZ Halterung ZUMO-6-KFZ wird üblicherweise mit einem Saugnapf an einer glatten Fläche, oder einer Klebeplatte befestigt.

    Das Kabel
    ZUMO-6-KABEL ist ein Sonderkabel.
    Das Gerät darf nicht direkt mit 12 Volt eingespeist werden!

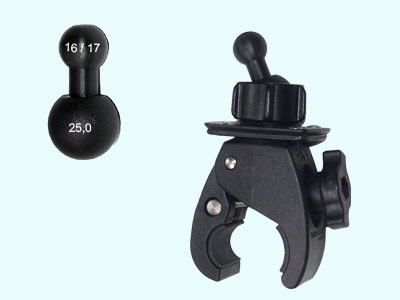

    Hier ist in der Schelle: RAP-400-XIR der Kugeladapter BT-25-17 montiert. Auch damit kann eine Garmin KFZ Halterung am Lenker befestigt werden.
    Ähnlich Bild 30. Nur noch flxibler einsetzbar. Wie auch beim Bild 42.


41.

42.

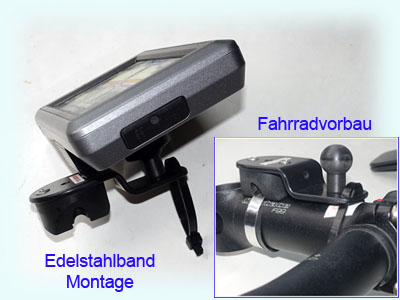

    Der KFZ Halter kann mit der Schelle: RK-NEIG-17mm auch mit einem Edelstahlband am Vorbau montiert werden.

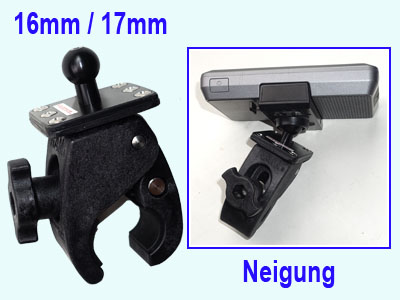

    Bei der Schelle RAP-400-17mm gibt es jetzt eine weitere Auswahlmöglichkeit. Mit so einer Kugel könnt ihr den aufgesetzten Halter noch mehr zur Seite schwenken und somit seitlich am Lenker montieren, um das Gerät waagerecht zu bekommen..


43.

in Arbeit...

    Ein neuer Saugnapfhalter mit 17mm Kugel und wahlweise mit Smartphone/ Tablethalter. 172241-Saug.
    Euer
    ZUMO-6-KFZ Cradle passt auf die 17mm Kugel. Oder der Halter im Bild: 172241




    Mal schauen, wann Zeit ist, noch weitere Felder mit Bildern und Infos zu füllen...

    aera 660 (passt nicht. Belegeung anderes und Steg im Weg)
    aera 500 (passt)
