Montagemöglichkeiten für das Falk IBEX 30 + 40 Cross -  (IBEX 32 hier)




Zu RAM Artikeln - Klick

Wir fertigen diese Halteschale in Handarbeit mit diesem Werkzeug an.
und bieten dazu eine Vielzahl von Schellen und anderen Befestigungsmöglichkeiten.

Für Lenker, Querstrebe, Vorbau usw.



Bilder unvollständig? - Aktualisiert zuerst eure Browser Anzeige (F5) - Vieles ist neu !

mehr Info

1.

2.

    Das IBEX wird in der leichten Kunststoff Halteschale stramm eingeklemmt. Zur Entnahme wird der untere, federnde Bügel etwas abgezogen.
    An den Bohrungen lassen sie Klickadapter (30x38mm) und Schellen (28x28mm) befestigen.

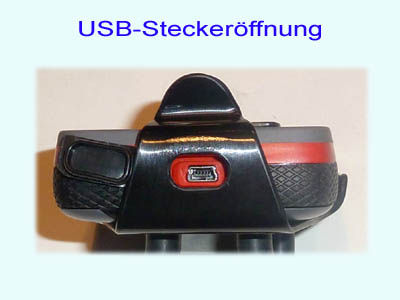

    Wer eine externe Stromversorgung vorsehen möchte, kann auch diese Option IBEX-Loch auswählen. Die Gummilasche bleibt dann zur Seite geöffnet.
    Die Standardhalteschale hat nur oben die Aussparung für eine Gerätesicherung gegen unbeabsichtigtes Verlieren des Gerätes.


3.

4.

    Wenn am Fahrzeug nur eine Befestigungsschelle verbleiben soll, kann die Halteschale FA-IBEX mit einem 4-Loch Klickadapter versehen werden. Passend zu vielen Schellen der Fa. RICHTER.
    Aber nicht für das QuickFIX System - siehe dazu Bild 13.

    Hier im Bild ist es der Adapter 1498 montiert. Eine einfache Schelle ohne Gummidämpfer wäre die Schelle 1630.  Und mit Dämpfer die L4D-1642, oder fürs Motorrad die breite P4-Klick-1 Schelle. Alternativ ist auch der Adapter AP-1641-38. für das Quickfix-System möglich

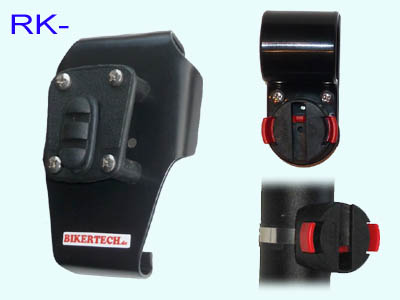

    In diesem Bild ist das RK-Klicksystem montiert.
    Die 4 Gummidämpfer halten feine Vibrationen fern.

    Das Gegenstück zu diesem Adapter ist der Artikel: RK-Klick-O

    Es können nun Schellen ohne Gummidämpfer verwendet werden.
    Wie
    L4D-RK-Klick (oben im Bild), RK-Klick-U (wie im Bild 6.), oder auch die drehbare Kugelkopfschelle: NK-VAR-RK. Oder wenn es ganz ohne Dämpfer sein soll, der Adapter RK-Flach-38


5.

6.

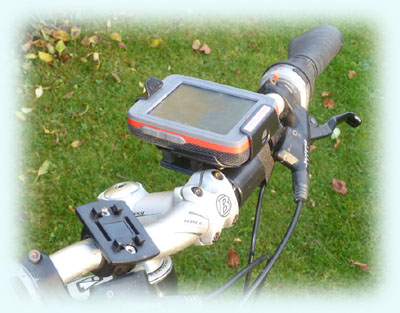

    Hier ist das Gerät mit der Schelle L4D-1642 am konisch zulaufenden Lenker eines Mountainbikes montiert.

    Der dünnere Bereich ist mit
    GUMMIFOLIE unterfüttert.

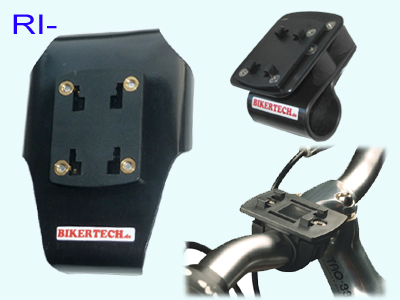

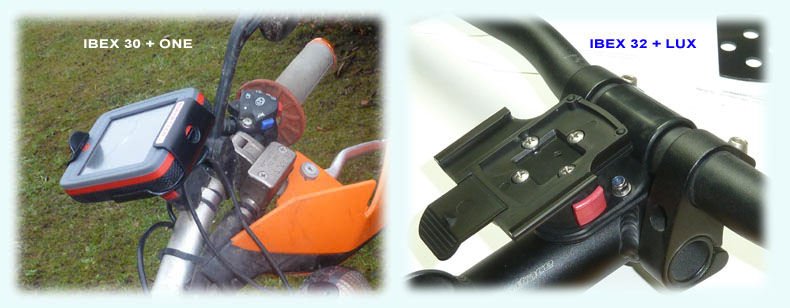

    Am Motorradlenker einer Enduro KTM, wurde hier die Schelle RK-Klick-U montiert. Darauf ist die Schale aus dem Bild Nr. 4 geklickt.

    Für eine Lenkerbefestigung am Motorrad sicher eine gute Wahl


7.

8.Klick für ein Detailbild

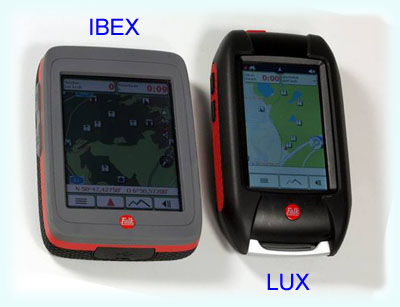

    Bei Bedarf, werden wir evtl.ähnliche Halterungen auch für das LUX anbieten.
    Aber schaut doch erst einmal diese Adapter an:
    KLICK

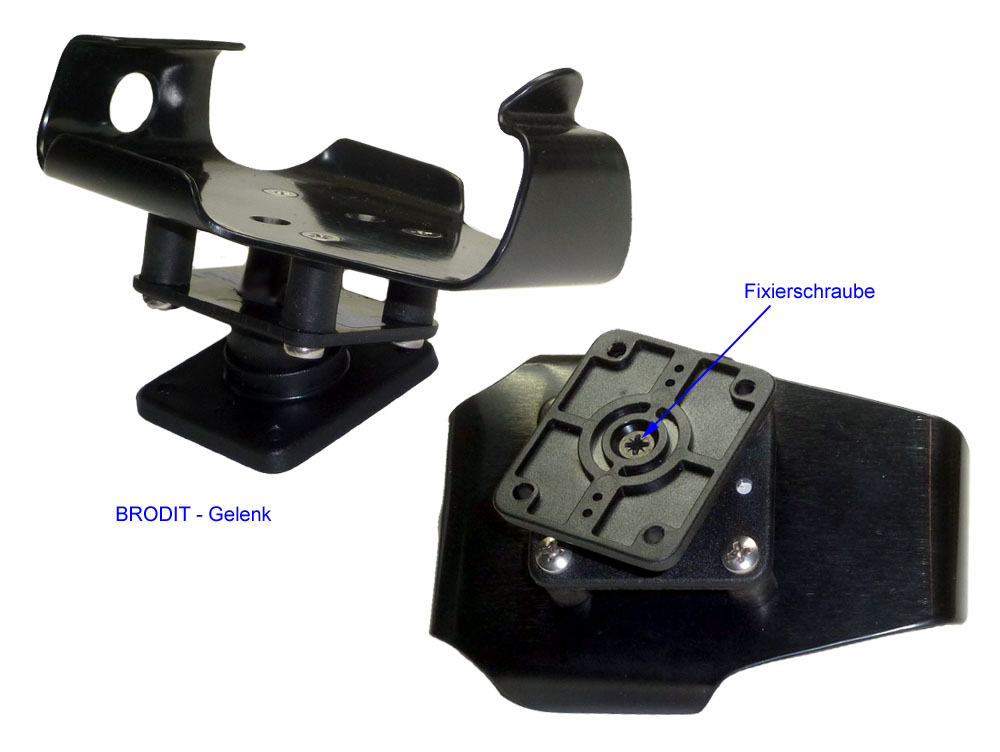

    Das BRODIT Gelenk BR-213018 mit dem Befestigungsabstand 30x38 mm ist hier über 4 Gummidämpfern an die Schale montiert. So kann es einstellbar (drehen / schwenken) im Steuerstand auf eurer Motorjacht montiert werden ;-)


9.

10.

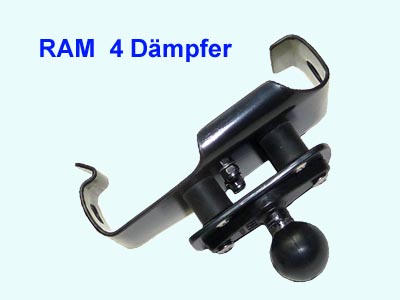

    Im Shop als Artikel: FA-IBEX-RAM. Ihr könnt verschiedene Arten von Gummidämpfern wählen.
    Die Halterung mit der RAM Kugel passt zum
    RAM Mount System,  ist aber eher etwas für Motorräder.

    Neu seit März 2012

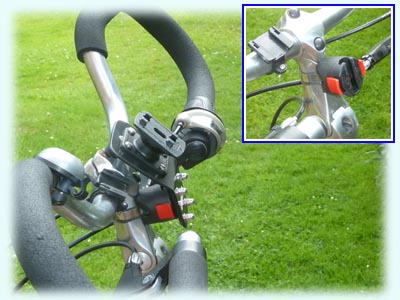

    Bei sehr steilen Vorbauten kann die Schelle: RK-Vorbau1 verwendet werden.
    Beim IBEX könnte man evtl. auf das Gelenk verzichten.

    Die Schelle
    RK-Klick-U, wird mit einem Edelstahlband montiert.


11.

12.

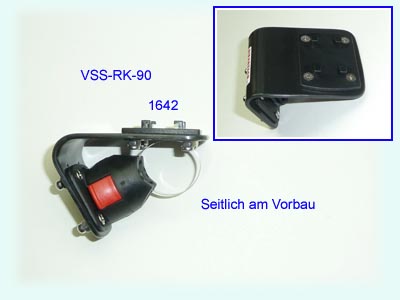

    Mit der Schelle VSS-RK-90 ohne Dämpfer (OHNE-4D) und der Klickplatte 1642 ist auch eine recht flache Montage auf dem Vorbau möglich.

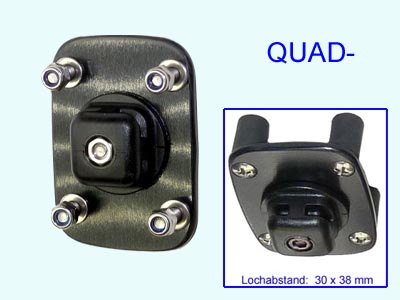

    Um die IBEX-Schale mit einer Schelle für das QUAD-Klicksystem zu nutzen, könnt ihr den Adapter QUAD-38 montieren.
    Mit, oder auch ohne Gummidämpfer. Bzw.mit M4-Innengewinde.
    Passt z.B. auf die Schelle:
    QUAD-Klick-U


13.

14.

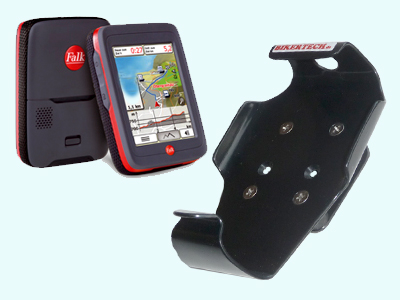

    Im Bild 3 ist der Adapter 1498 an die Schale montiert. Damit passt das ganze leider nicht auf eine Schelle mit dem QuickFIX System, wie z.B. 167x-4QF, oder VL-4QF.  Den Grund seht ihr hier.
    Darum gibt es mit dem Artikel:

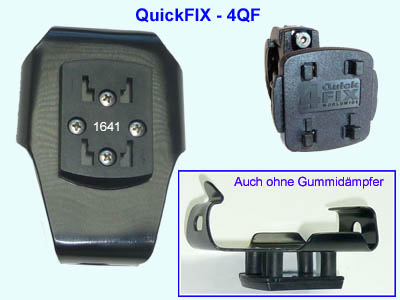

    FA-IBEX-4QF nun eine Schale, bei der gleich der richtige Adapter (1641) montiert ist. Auch ohne Dämpfer bestellbar.  Einzeln siehe Artikel AP-4QF-38 .

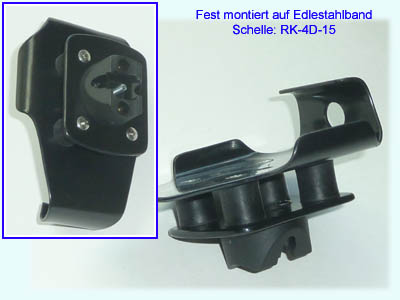

    Wer sein Gerät nicht abklicken möchte, kann es auch so wie hier, auf der sehr stabilen Schelle RK-4D-15 montieren.

    Die Montage erfolgt dann am Lenker, oder Vorbau (auch oval) an Durchmessern bis zu 60 mm !



 In Arbeit sind weitere Komplettsets mit Halteschale und Schelle.

Solange müsst ihr euch die Teile einzeln zusammen suchen,
oder eben anfragen.

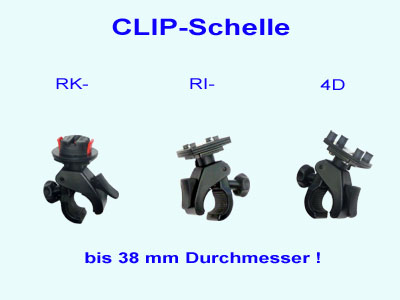

    Die neue CLIP-Schelle passt an fette Vorbauten. Sie ist im Kopfbereich drehbar und leicht gefedert. Mit einem Schnellverschluss ist sie schnell abzunehmen!. Wir haben dazu Adapter angefertigt, um die IBEX Schalen zu montieren.
    Z.B. :
    CLIP-RK, CLIP-1642, oder CLIP-4D
    Beim Klick in das Bild, ist noch eine iPhone-Schale gezeigt, die fest montiert ist.






Wird fortgesetzt
