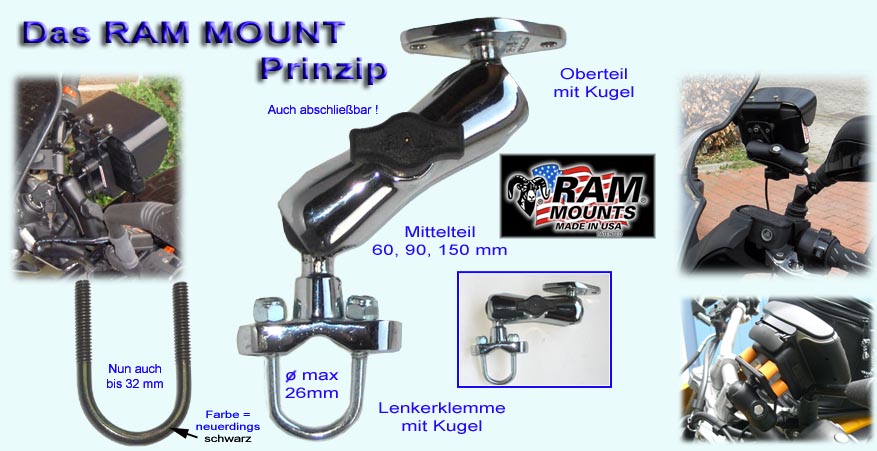

Viele Bilder !   Infos zur Montage mit dem bewährten RAM “Kugelprinzip”




Hinweis: Die im folgendem Text verwendeten Firmen-, Handels-, Markennamen, Warenzeichen und Firmenlogos sind in den meisten Fällen
 Eigentum ihrer jeweiligen Inhaber und dienen lediglich zur Identifikation und Beschreibung der Produkte.

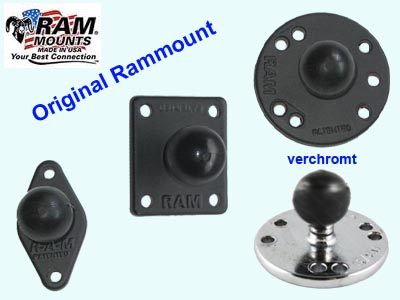

Die oben gezeigten Komponenten sind auch in verchromter Ausführung verfügbar (evtl. mit Lieferzeit) - Standard ist jedoch schwarz
Viele weitere Bilder ! -  Scrollt weiter nach unten + bringt Zeit mit ;-)


1a.

1b.

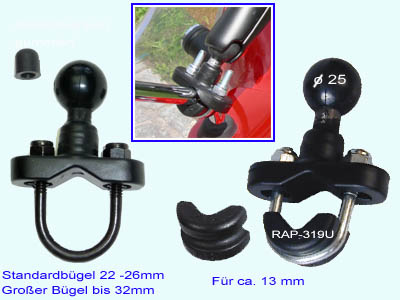

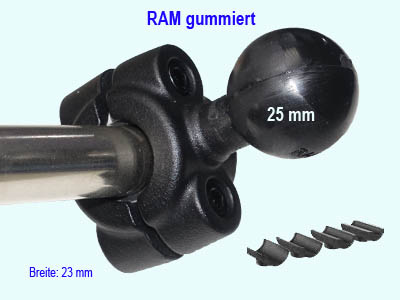

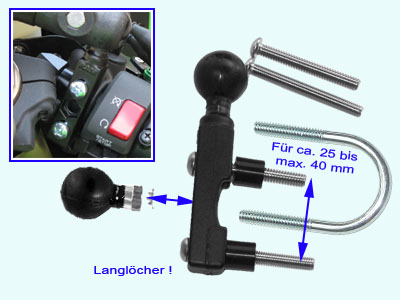

Am Lenker wird zuerst eine Klemme mit einem U-Bügel befestigt.
Ca. 23 mm Breite werden benötigt. In der normalen Ausführung passt die Klemme für 22 bis 26mm Lenker. Die RAM-Klemme-1 bis 32mm.
Es gibt auch weitere Auswahlmöglichkeiten beim Artikel RAM-Klemme-x, um nur die benötigten Teile zu erwerben.

Einzelne dieser kleinen U-Bügel, oder auch größere siehe hier.
Weitere Reserveteile wie Muttern usw. siehe Bild 71.

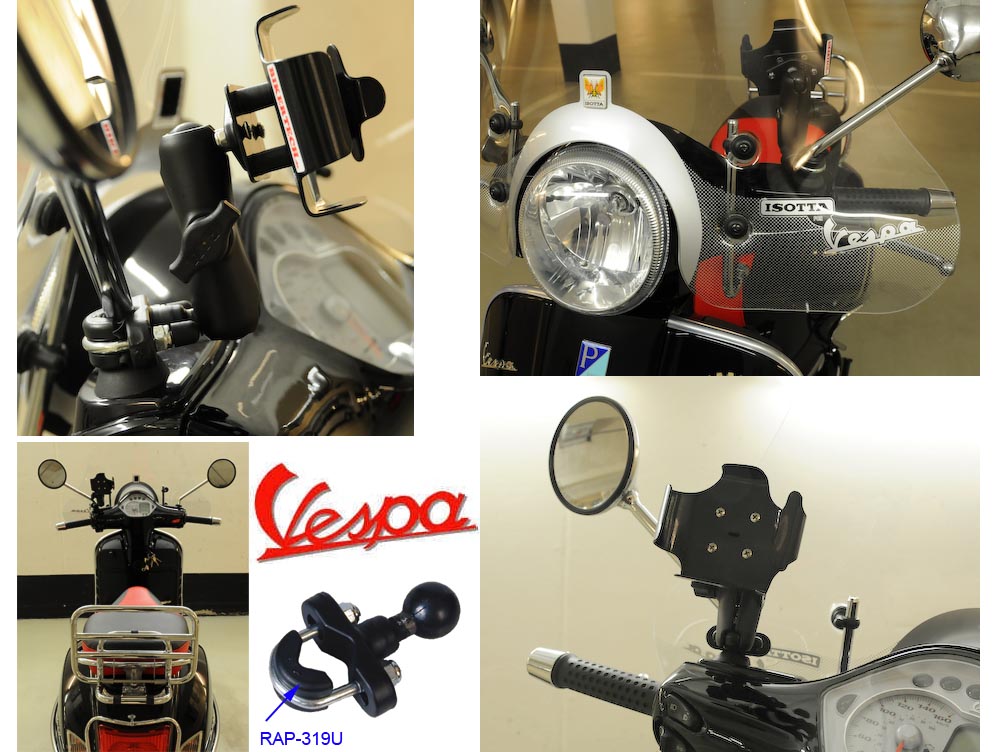

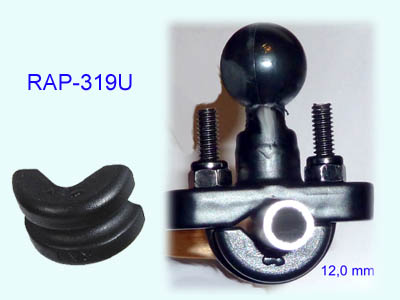

Mit dem Kunststoffeinsatz (Halbschale) RAP-319U, kann die Klemme an dünneren Durchmessern befestigt werden - wie hier. oder an einer ovalen Strebe, oder an der Gabelbrücke wie hier (Infobild Bild 52.)


Eine etwas elegantere Klemme: RAM-Klemme-2. Für den U-förmigen Bügel RAM-U-32mm, oder mit metrischen oder zölligen Schrauben, für die Montage an der Armatur, wenn dort bereits Gewinde vorgesehen sind.    In dieser Klemme sind Langlöcher.
Evtl. für: BUELL, DUCATI u.ä. Modelle.

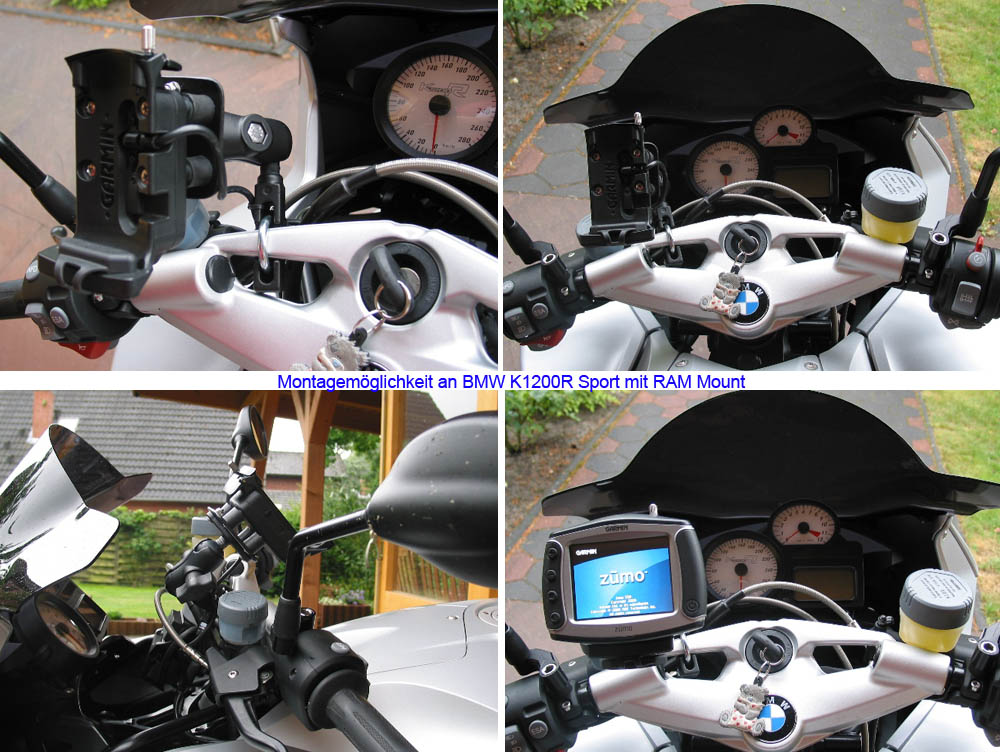

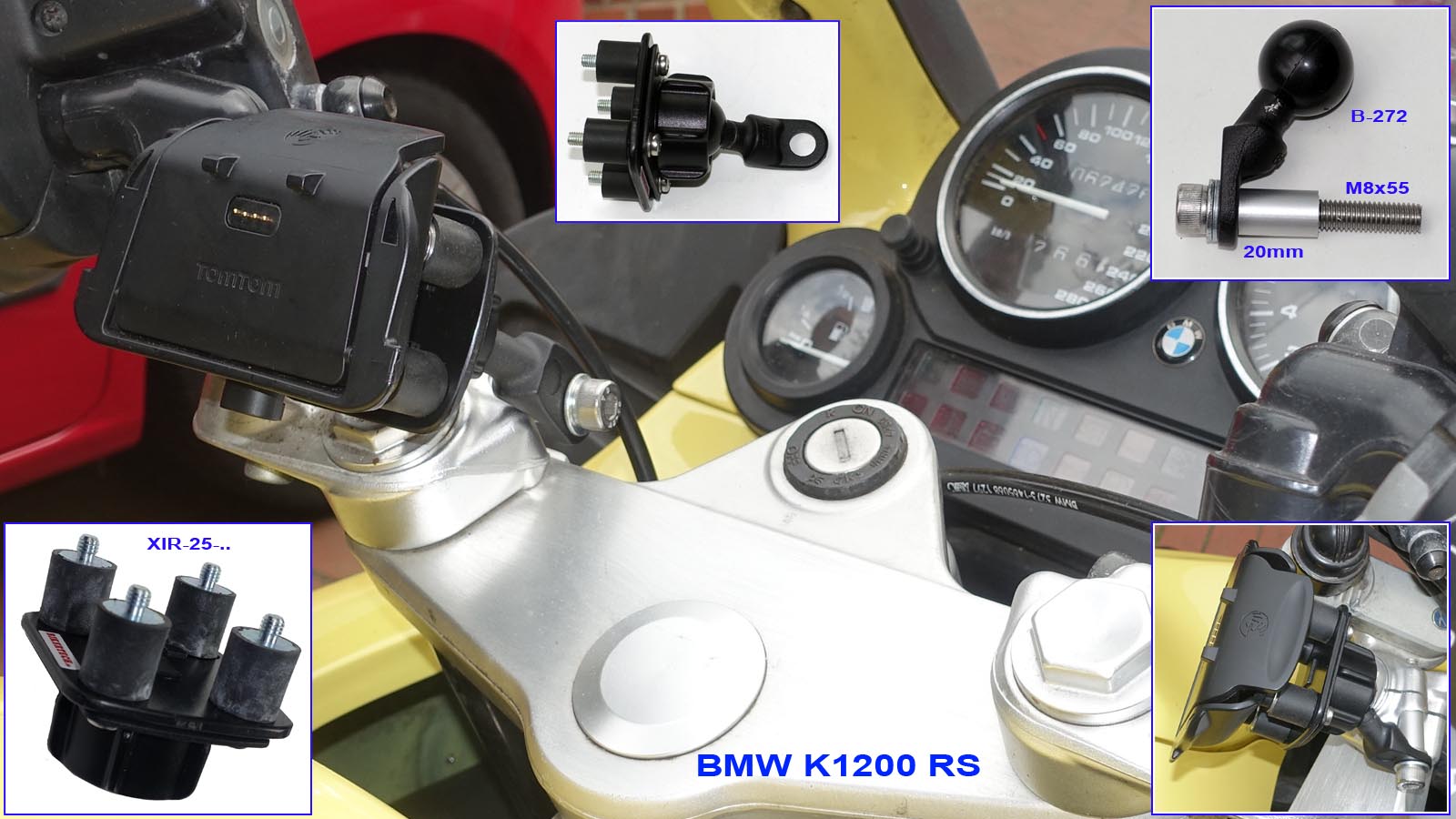

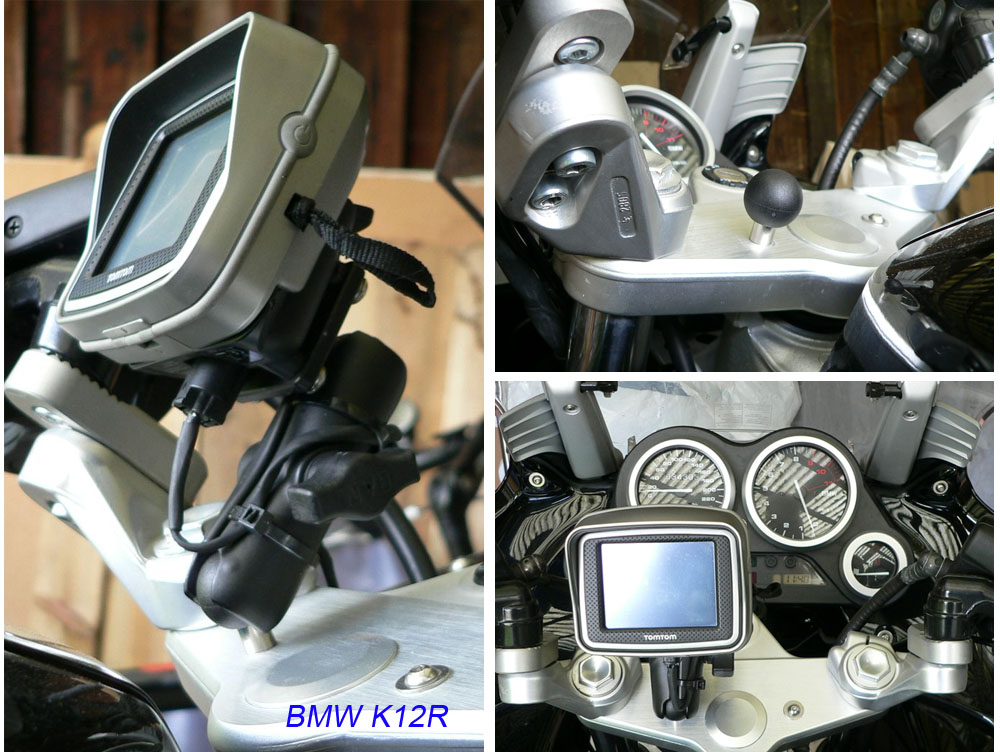

An einer BMW K1200RS, wurde auch mal so montiert - KLICK.
TIPP: Der “Stab” mit der Kugel kann auch im Cockpit montiert werden.

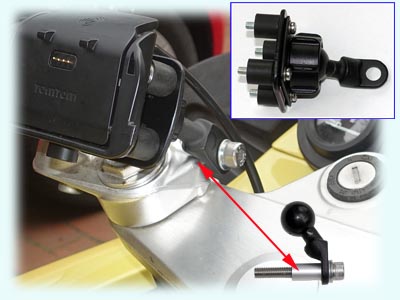

Wenn eine zusätzliche Bohrung vorhanden ist, kann seitlich eine weitere Kugel verschraubt werden, um evtl. eine Kamera zu montieren.   * derzeit nicht mehr so lieferbar, weil es dabei Brüche gab..


1c.

1d.

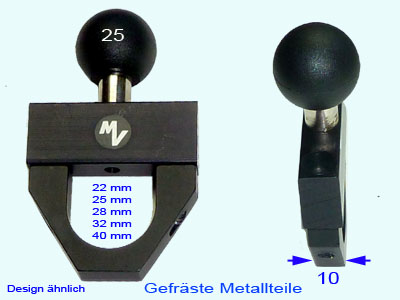

Es geht auch eleganter mit gefrästen Teilen aus Metall, die wir von MV-Motorradtechnik nun sogar für 5 Durchmesser beziehen.
Jedoch mittlerweile (anders als im Bild oben), mit einem O-Ring !

An der 25mm Kunststoffkugel, kann ein Mittelteil auch ohne die Knebelschraube zu lösen, mit leichtem Kraftaufwand neu justiert werden.
Im Shop als Artikel: MV-Kugel-25 (Sondermaß = 40 mm)
Um Kratzer zu vermeiden, empfieht der Hersteller: Tesafilm...

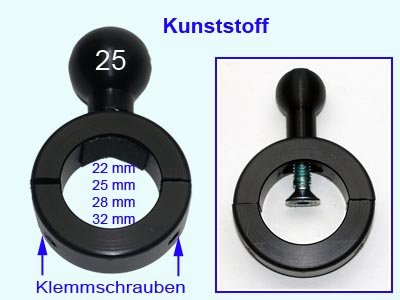

Mit abgerundeten Kanten und Komplett aus Kunststoff gefräst und gedreht.
Nur 16 mm Montagebreite und für 4 Lenkerdurchmesser.

Der Artikel dazu ist: BS-Kugel-25

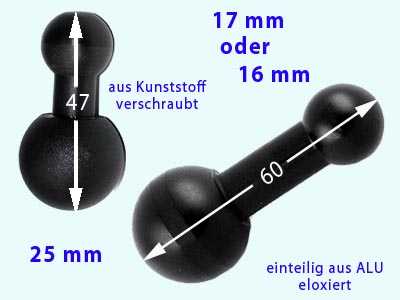

Der Bastler montiert sich auch Kugeln von anderen Durchmessern.
Siehe Bild 42. Wir liefern immer mit 25mm Kugel.
Um Kratzer zu vermeiden,ist hier Moosgummi eingeklebt.
Weitere Bilder mit diesem Artikel im Bild 87.


1e.

1f.

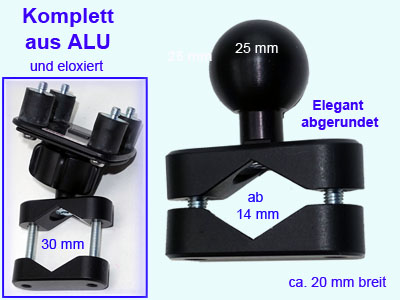

Die RF-Kugel-25-s ist aus Aluminium gearbeitet, schwarz eloxiert und absolut sauber verarbeitet. Auch die Kugeln sind hier aus Metall und klemmen sehr gut am RF-Mittelteil - s. Bild 2e.

Für Durchmesser von 25 - 32 mm. Die Montagebreite beträgt 20 mm

Mal richtig was Schickes für die Harleyfahrer: 20mm breit
Aus ALU gefräst / gedreht und verchromt.
Empfehlung zur weiteren Klemmung das: RF-Mittelteil
Für Durchmesser von 25 - 32 mm.
Im Shop als Artikel: RF-Kugel-25-c


2a.

2b.

Diese RAM-Mittelteile sind aus Metall und pressen die beiden 25mm Kugeln zusammen. Klickt auch mal in das Bild...(und Bild 156)
Drei Längen stehen zur Auswahl. 90 mm ist die Standardlänge.
Wenn die Knebelschraube gelöst wird, kann das Gerät verdreht, oder abgenommen werden. Diebstahlsicherung in den weiteren Bildern.

Das 150 mm Mittelteil gibt es nicht in verCHROMter Ausführung.

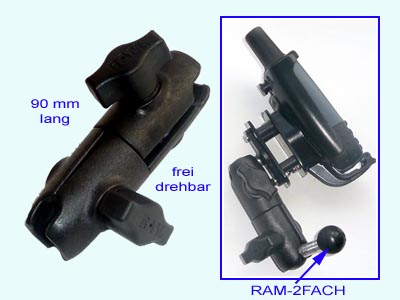

Ein frei drehbares RAM-Mittelteil-2x aber aus Kunststoff, welches auch in schwierigsten Situationen hilft. Wenn nicht gummierte Kugeln keinen festen Halt bieten dann hier ein TIPP.

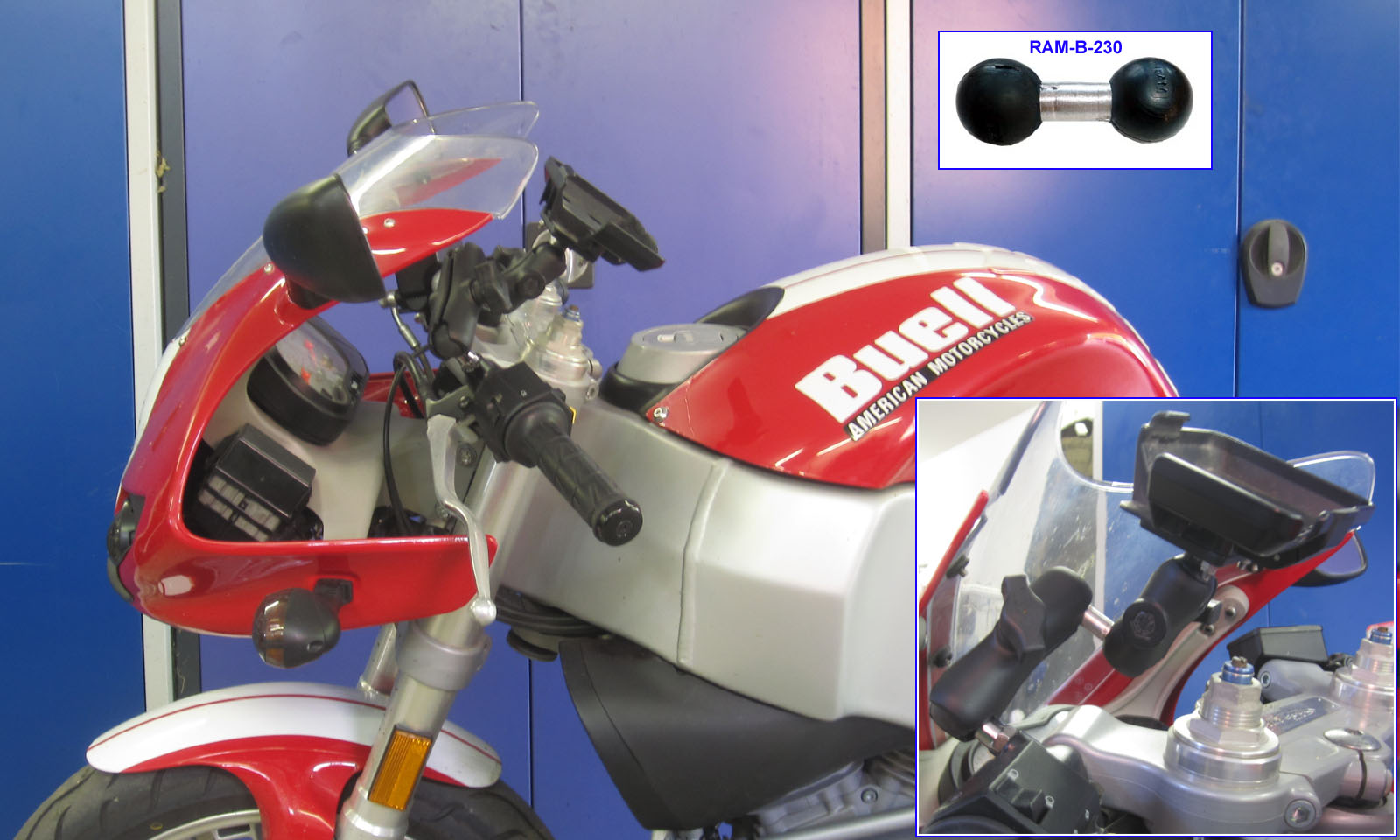

Wenn ihr “ganz hart um die Ecke” müsst, dann evtl. mit dem (Knochen) RAM-B-230 - Ein Buell-Bild-Klick
Siehe auch Bild 17.


2c.

2d.

Die Knebelschraube kann durch ein RAM-Schloss ersetzt werden.
Zwei Schlüssel gehören zum Lieferumfang.

Gleiche Schließung ist auch möglich. Durchmesser: ca. 6 cm.
Andere Möglichkeiten zur Sicherung, seht ihr auf den nächsten Bildern.

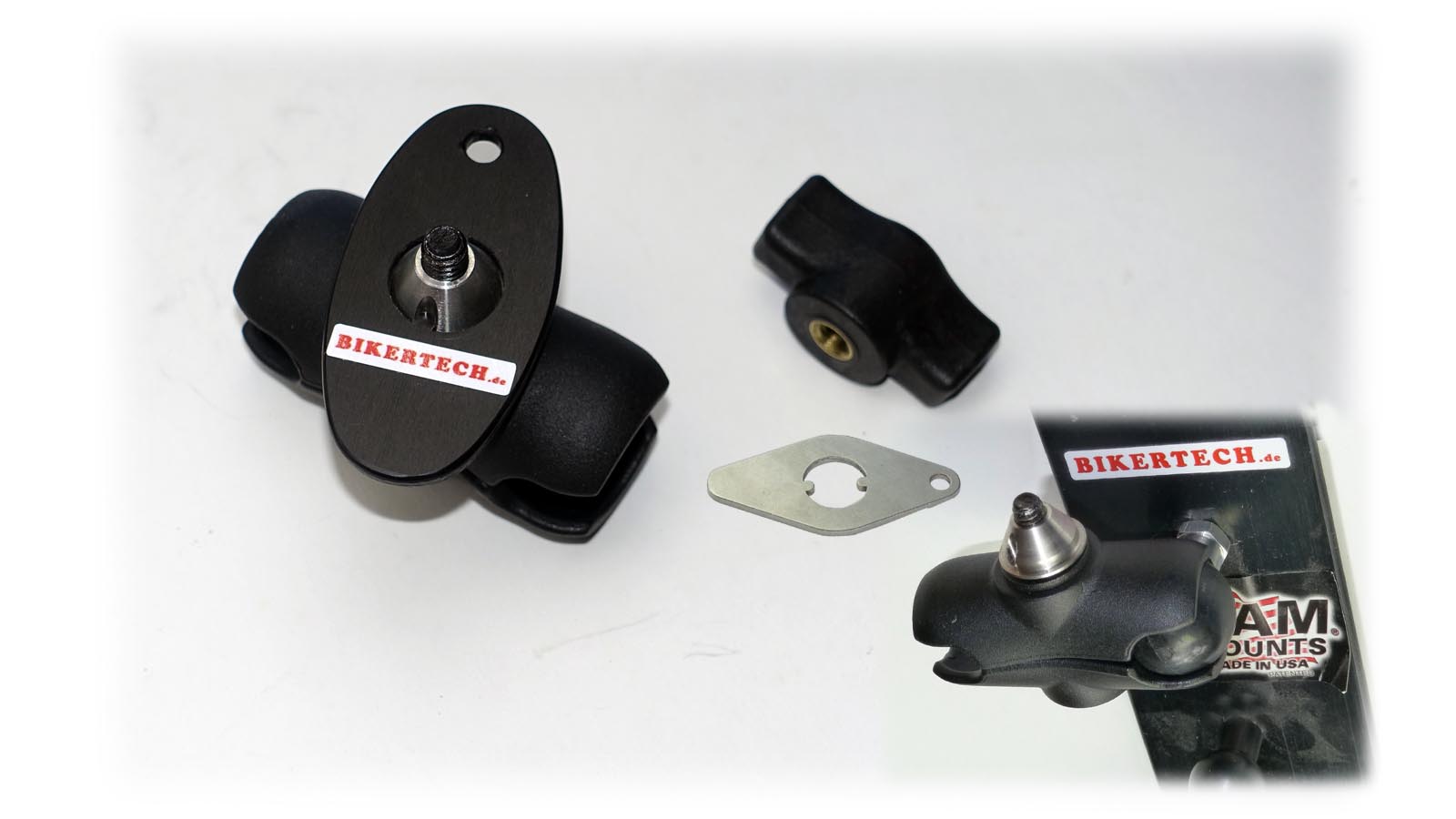

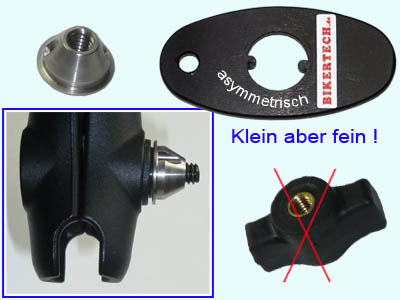

Wer eine noch kleinere Sicherung sucht, kann den kleinen MCE-Lock mit dem asymmetrischen Spezialschlüssel einsetzen.

Den hat doch kein Dieb dabei und mit einer Zange wird es schwierig.
Die Schlüssel sind nun einzeln bestellbar. Siehe: MCE-Lock-Key
Die originale Knebelmutter findet ihr beim Artikel: RAM-KNOB.


2e.

2f.

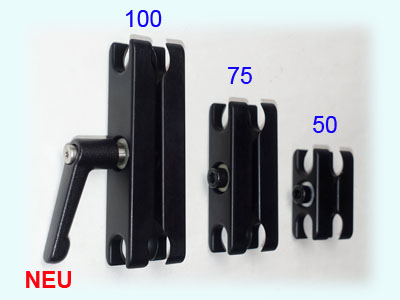

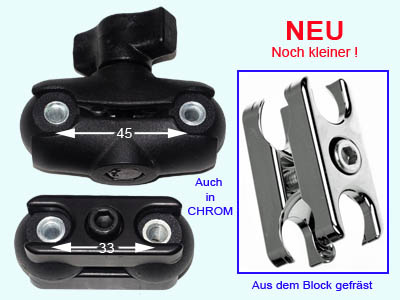

Nicht nur kleiner, nein, auch eleganter und mit richtig sattem Grip, besonders für feste Kugeln aus Kunststoff und für ALU Kugeln !
Im Shop zu finden als RF-Mittelteil.
Entweder schwarz eloxiert, oder verchromt und evtl. in 3 verschiedenen Längen. Im Bild seht ihr die kürzeste Ausführung. Wirklich schick und einigermaßen gegen schnellen Diebstahl geschützt.
Längen in 75mm und 100mm und einen Spannhebel siehe Bild 151.

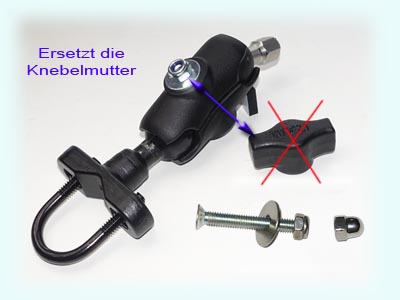

Es geht auch einfacher mit der RAM-Schraube. Damit könnt ihr die Knebelmutter ebenfalls ersetzen und hoffen, der Langfinger hat kein passendes Werkzeug dabei ;-)

Die Knebelmutter bieten wir bei dem Artikel nun auch einzeln an.


2g.

2h.

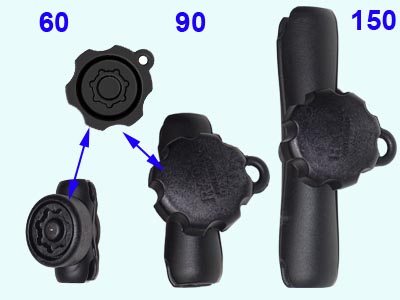

NEU: Diese Mittelteile sind schon “von Haus aus” verriegelbar.
Im Shop jetzt als RAM-MIT-KNOB.

Alle 3 Längen liefern wir auch mit dem RAM-KNOB aus.



NEU: Mit diesen RAM-KNOB, könnt ihr ebenfalls die Knebelmutter ersetzen und kaum jemand wird euch das NAVI klauen.
Man schaut von außen in einen Hohlraum, in den nur der passende “Schlüssel” passt. Und dieser wiegt nur 18 Gramm und kann gleich mit an euer Schlüsselbund.


2i.

2j.

Im rechten Bild seht ihr, was man mit diesem Artikel RAM-MIT-KU machen kann. Also ein RAM-Mittelteil mit seitlicher Kugel.

Es dient auch gleichzeitig als Sicherung, denn ohne Werkzeug lässt es sich nicht lösen.Habt ihr den Schlüssel dafür schon zu Hause? ;-)


Mit dem Artikel RAM-MIT-KU-KN (Knebelschraube), könnt ihr z.b. die Kamera gleich am RAM-Mittelteil montieren. Die Tripod Aufnahme GO-RAM wurde hier verwendet, sowie RAM-1642

Das wäre noch eine Alternative:  CAM-AP-3.


3.

4.

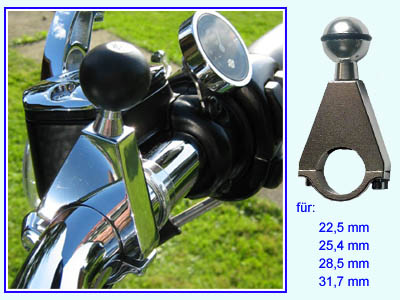

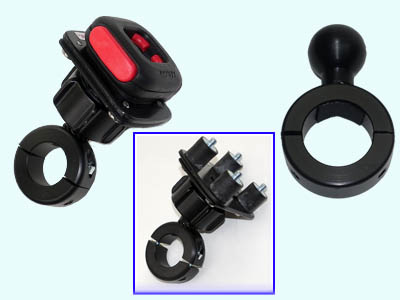

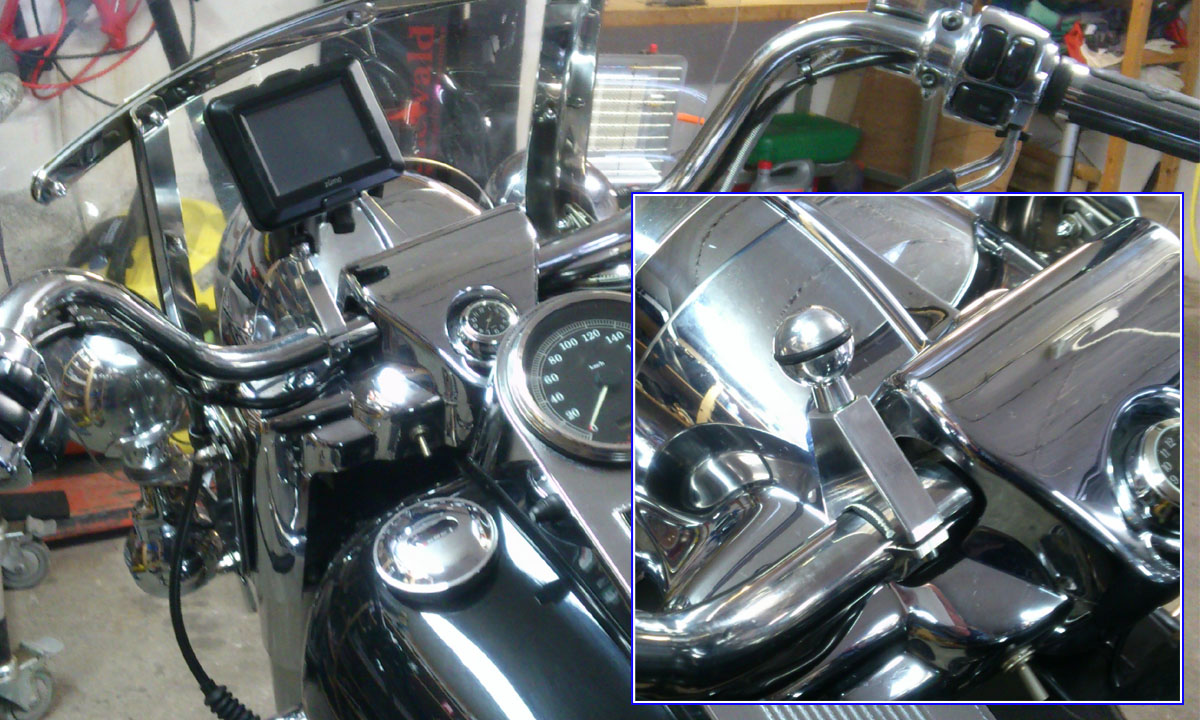

Mal wieder ein neuer Artikel, den wir euch nicht vorenthalten wollen.
Aus ALU gefräst und kugelpoliert in chromoptik, oder auch in schwarz lackiert lieferbar.  Ein Hingucker nicht nur für Harleyfahrer.
Für 4 verschiedene Durchmesser erhältlich.
Die Kugel mit Gummiring, ist 25 mm im Durchmesser.
(Auch für 17 + 20mm)

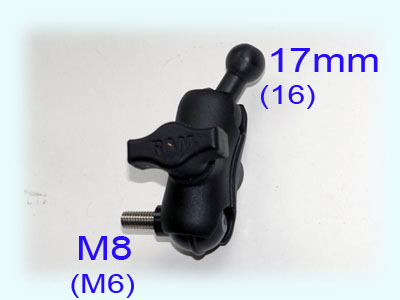

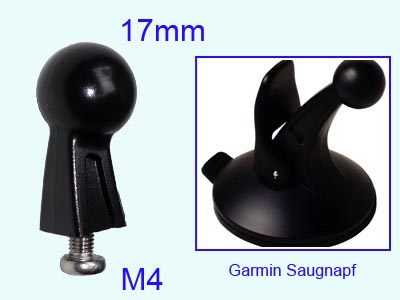

Weiter unten gibt es andere 17mm Kugeln (Bild 42.).
Im Shop als Artikel: BS-Trapez-25 - Interessant auch Bild Nr. 35 !

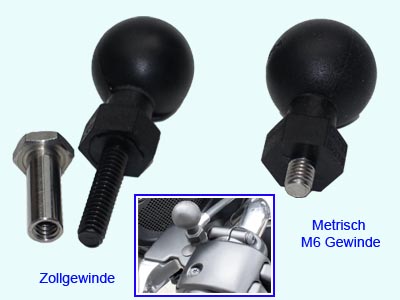

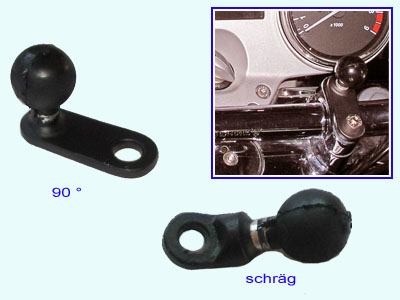

Wenn die Montage einer Lenkerklemme nicht gewünscht ist, kann evtl. eine Kugel im Lenkerbereich angeschraubt werden, wie hier an einer Fireblade.
Teile mit verschiedenen Winkeln stehen zur Auswahl.
Im Shop als Artikel: RAM-Kugel

Siehe auch die nächsten beiden Bilder und Bild 19. mit Gummidübel für zentrale Montage. Und das Bild 128.


5.

6.

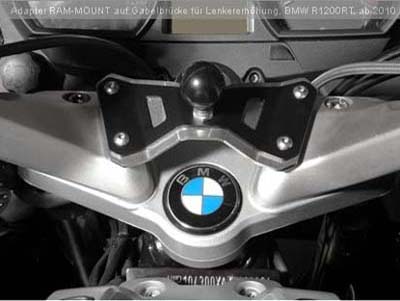

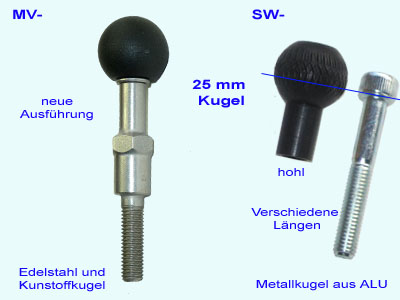

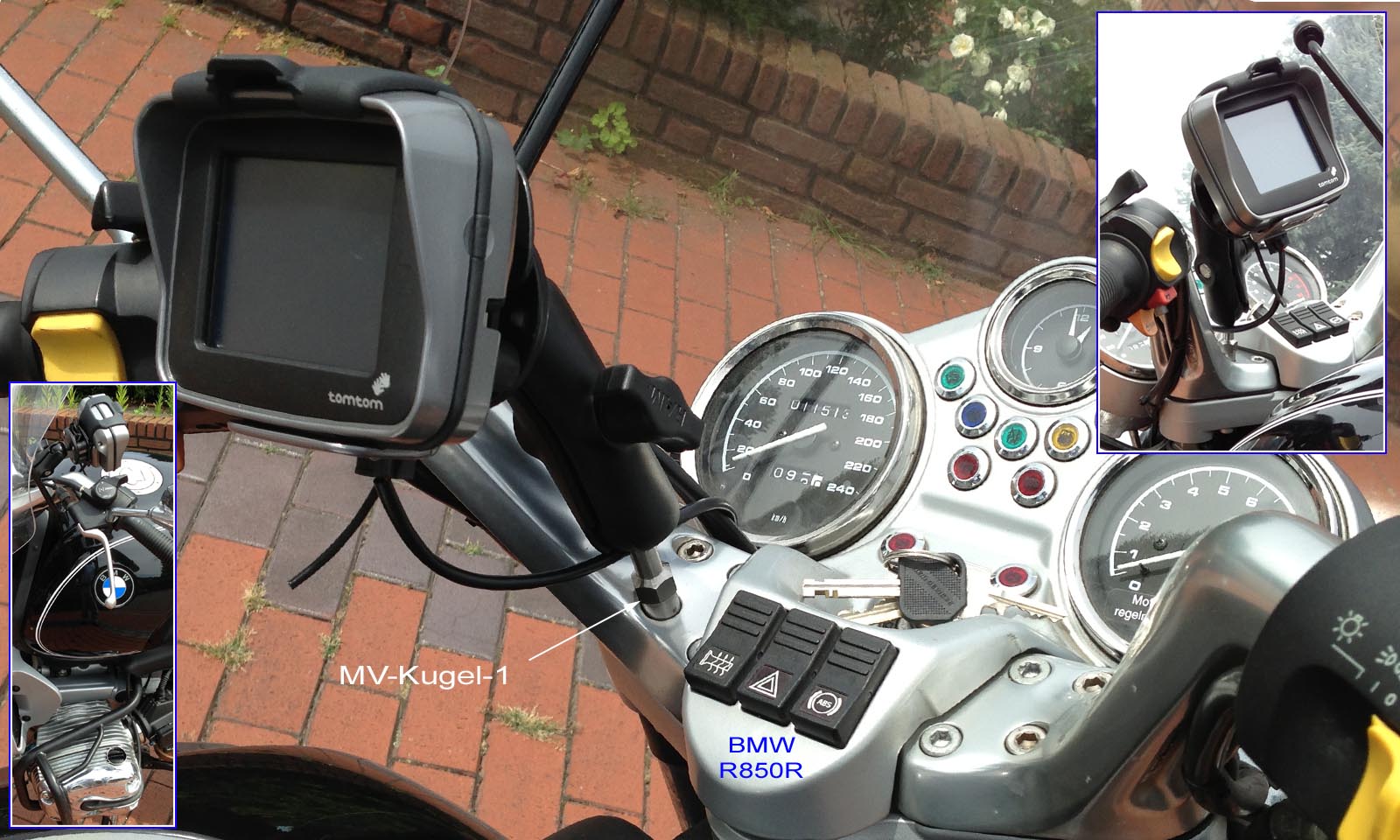

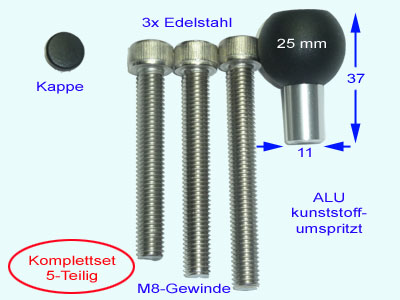

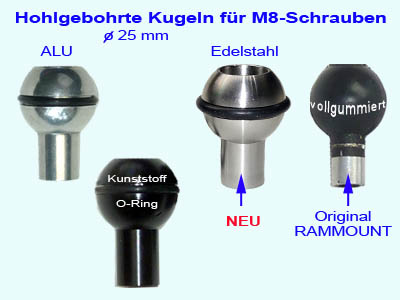

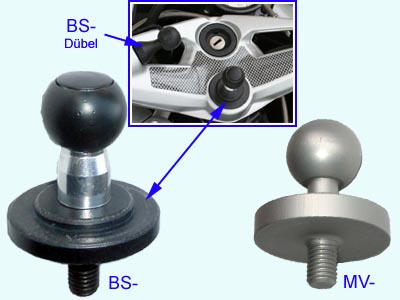

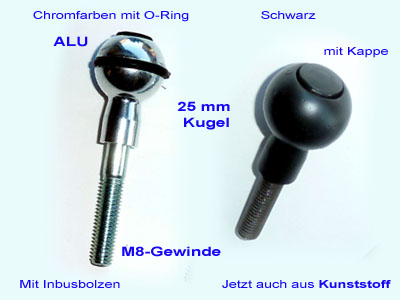

Im Bereich der Lenkerklemmung kann bei vorhandenen M8 Innengewinde, auch diese MV-Kugel-1 verwendet werden.
Überwiegend für BMW-Modelle - wie hier - mit M8 Gewinde, oder für Zollschrauben.
Im Bild 6. rechts, noch ein ähnlicher Artikel. Auch Bild 57 + 63

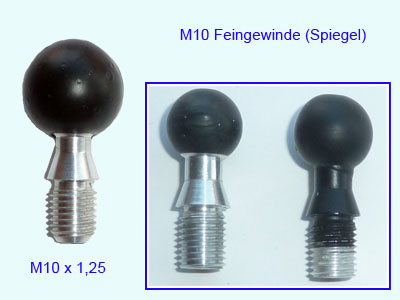

Es gibt auch Kugeln, die mit M10 Gewinde am BMW-Logo montiert  werden. Siehe Bild 24.

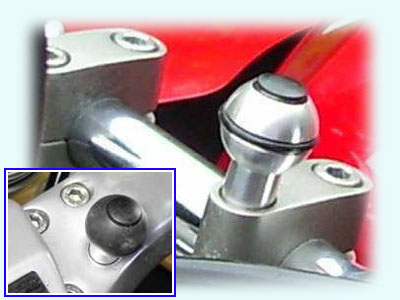

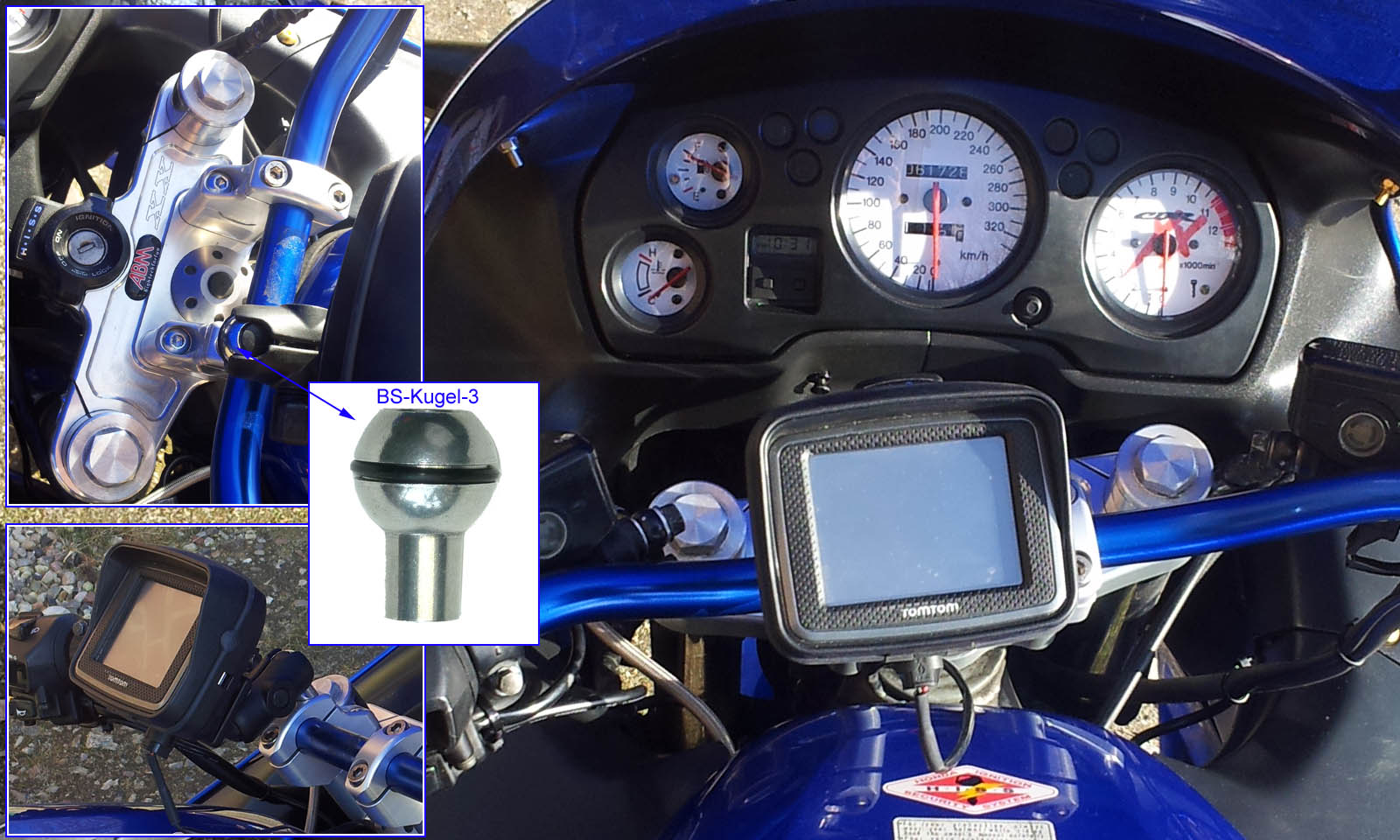

Unter der Abdeckkappe verbirgt sich der M8-Innensechskantbolzen für die Befestigung dieser eleganten Kugelmontage. Zwei unterschiedlich lange M8- Bolzen werden mitgeliefert. Die chromfarbene Ausführung ist  kugeldruckpoliert. Ein Gummiring sorgt für strammen Halt.
Passend für viele Modelle - auch für BMW RT Modelle (Gußlenker).

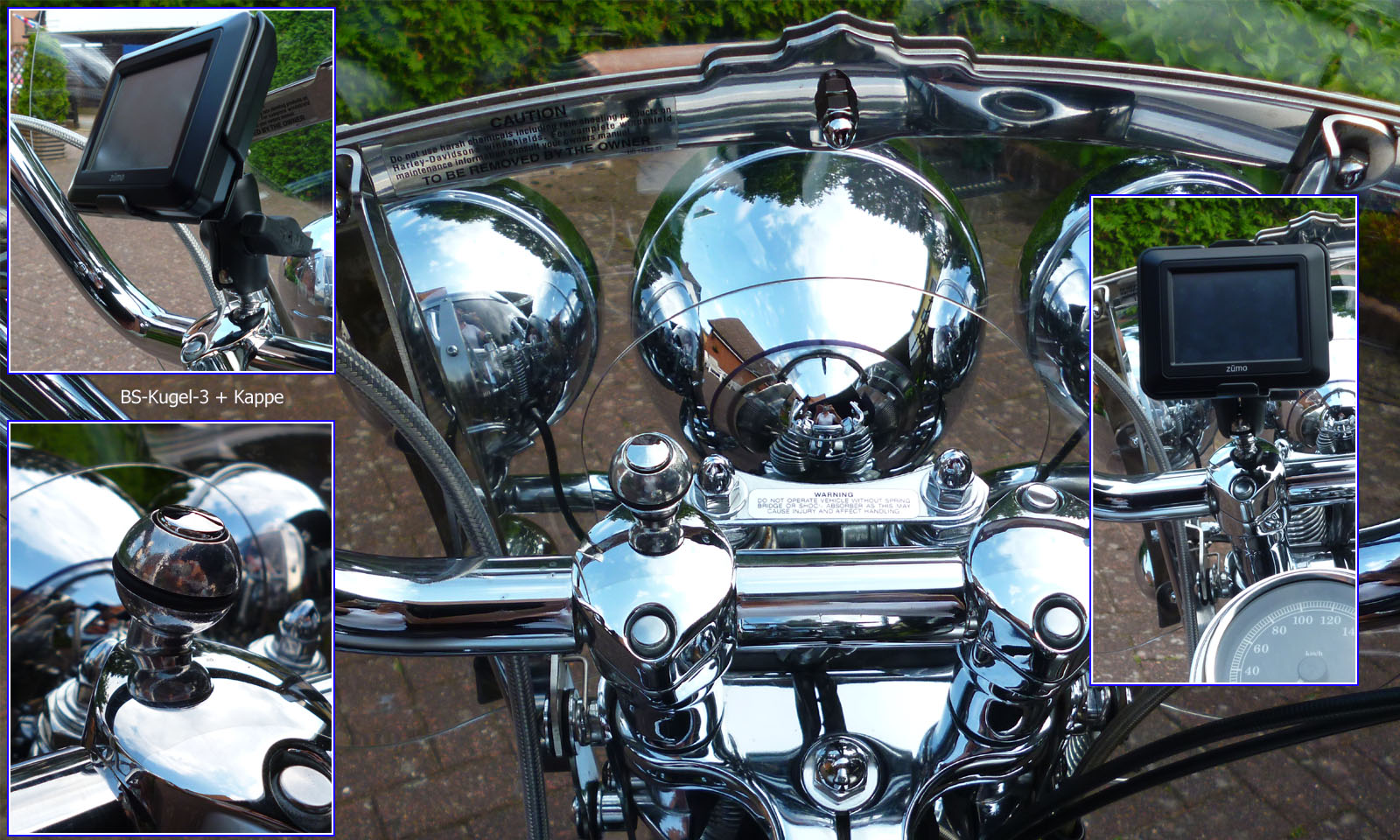

Im Shop als Artikel: BS-Kugel-3 - siehe auch Bild 36.
An der Lenkerklemmung sollte die Metallausführung verwendet werden.


7.

8.

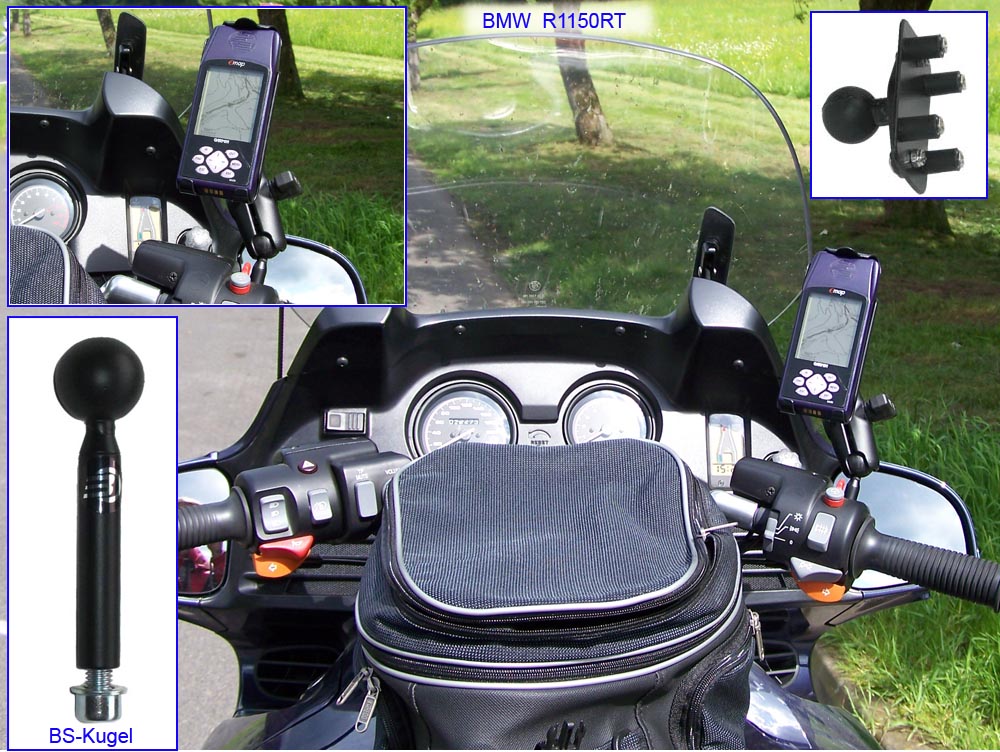

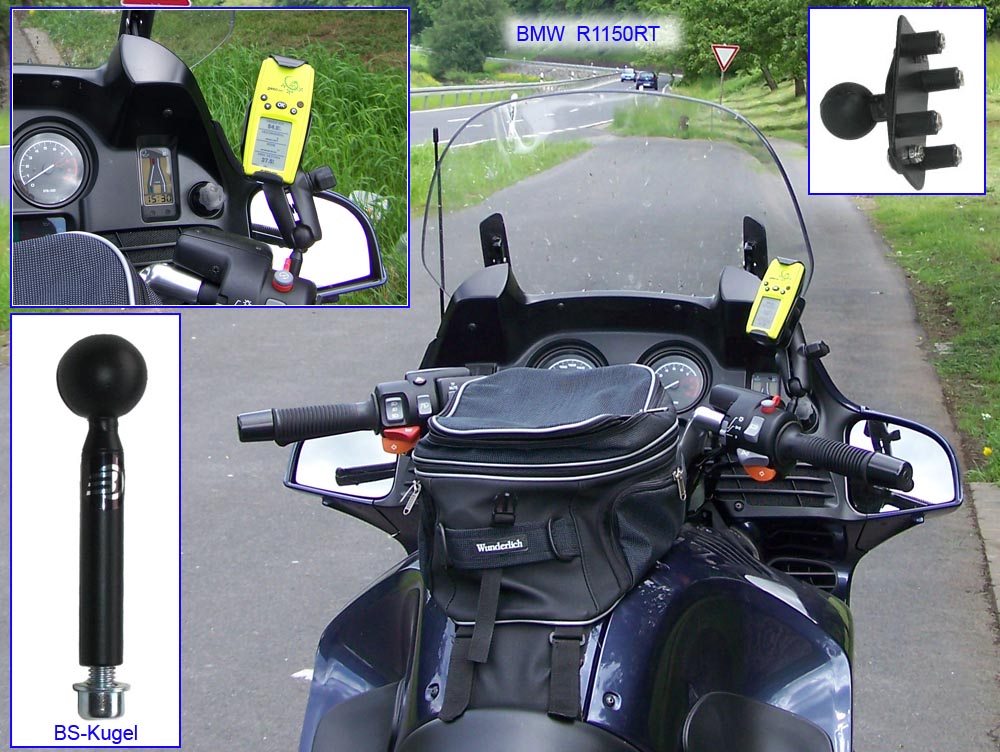

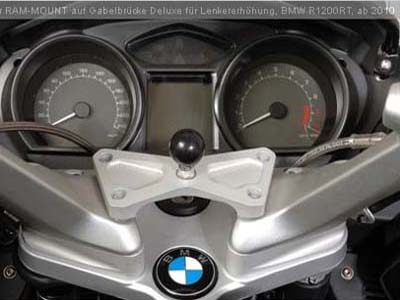

Bei einigen BMW Modellen - wie RT, LT und GT, kann diese Verlängerung BS-Kugel-1 in das Spiegelloch der Armatur eingeschraubt werden, wenn in der Bohrung ein Anschlag vorhanden ist.

Die Kugel mit dem Gummiring entspricht dem B-Ball Durchmesser von 1 Zoll = ca. 25 mm. Lieferbar in schwarz oder chromfarben.

Hier ein Bild an einer R 1150 RT

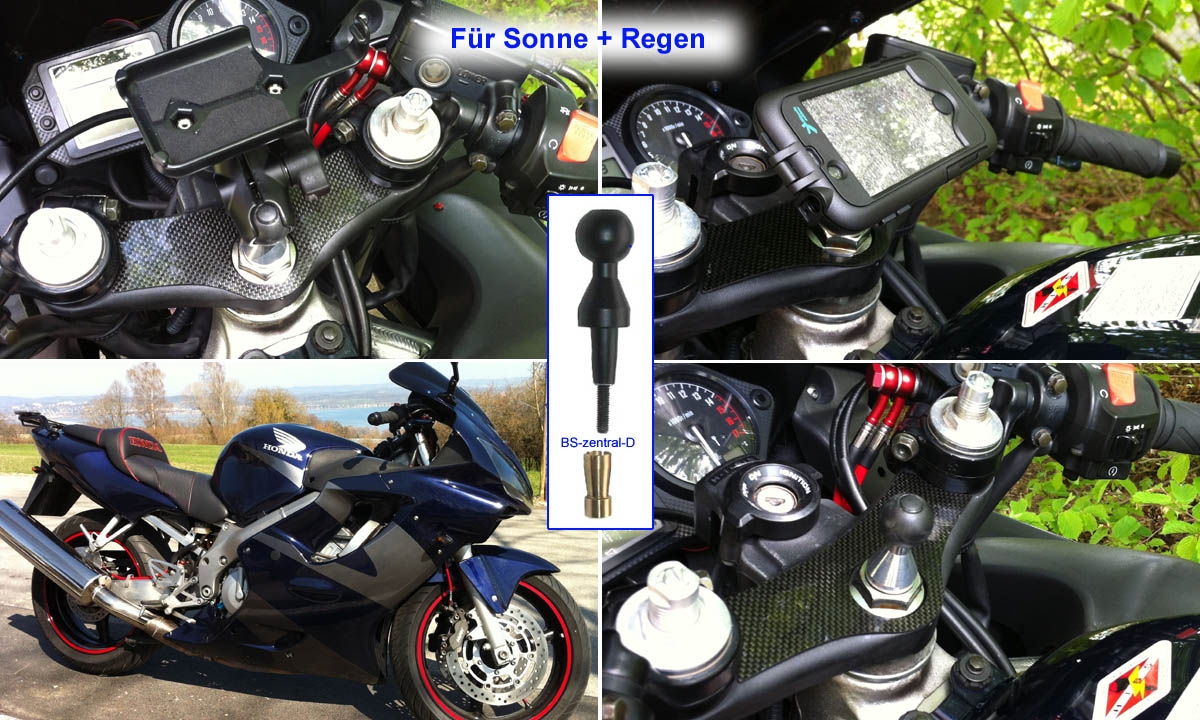

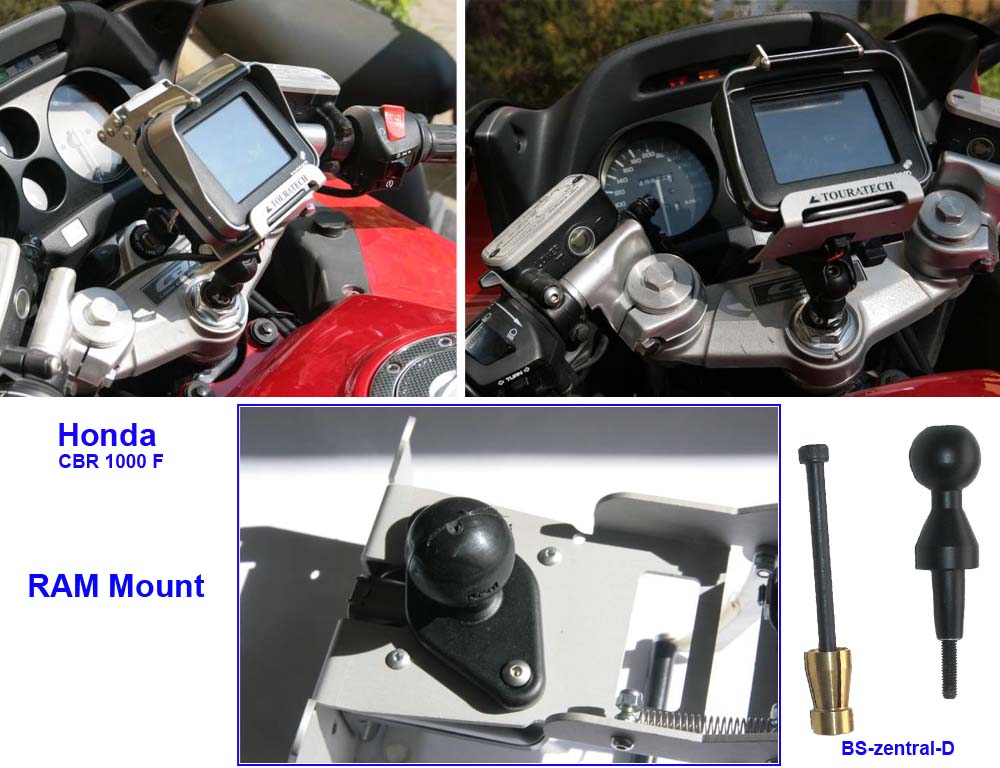

Bei vielen Modellen kann die Blende in der Mitte entfernt, und ein Spreizdübel eingezogen werden, wie hier an einer HONDA CBR 1100 XX + 1000 F. Diese sind für 5 verschiedene Durchmesser lieferbar. Die Montage ist auch im Lenkerstummel möglich (siehe auch Bild 28).
Das Teil ist als Artikel: BS-zentral-D im Shop zu finden.
ALU kugeldruckpoliert, oder schwarz (gasfaserverstärkter Kunststoff) mit O-Ring.
Auch für Kawasaki Z1000 SX + ZZR 1200 und Aprilia RSV Mille.

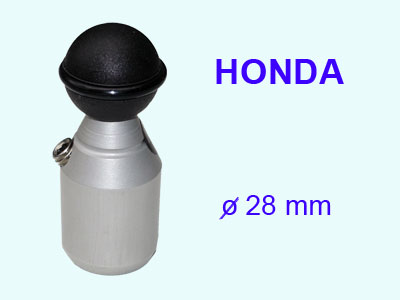

Für 24mm siehe Bild 51, für 28mm (CBF 1000), siehe Bild 95.


9.

10.

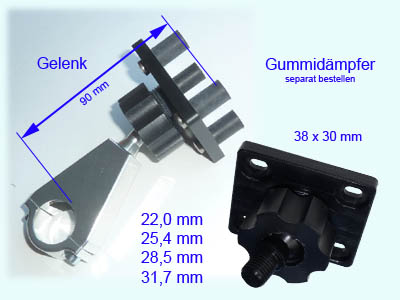

Wenn die Montage nur mit einer schmalen Klemme möglich ist, wäre diese aus ALU gefräste MV-Klemme-1, die nur 6 mm breit ist, ein gute Alternative (die 25mm Kugel ist aus Kunststoff).

Für Durchmesser von 22 bis 32 mm geeignet. Evtl. muss die Armatur, oder das Griffgummi etwas zur Seite geschoben werden, um den Platz frei zu bekommen.

Aber auch so könnt ihr dieses Teil einsetzen.

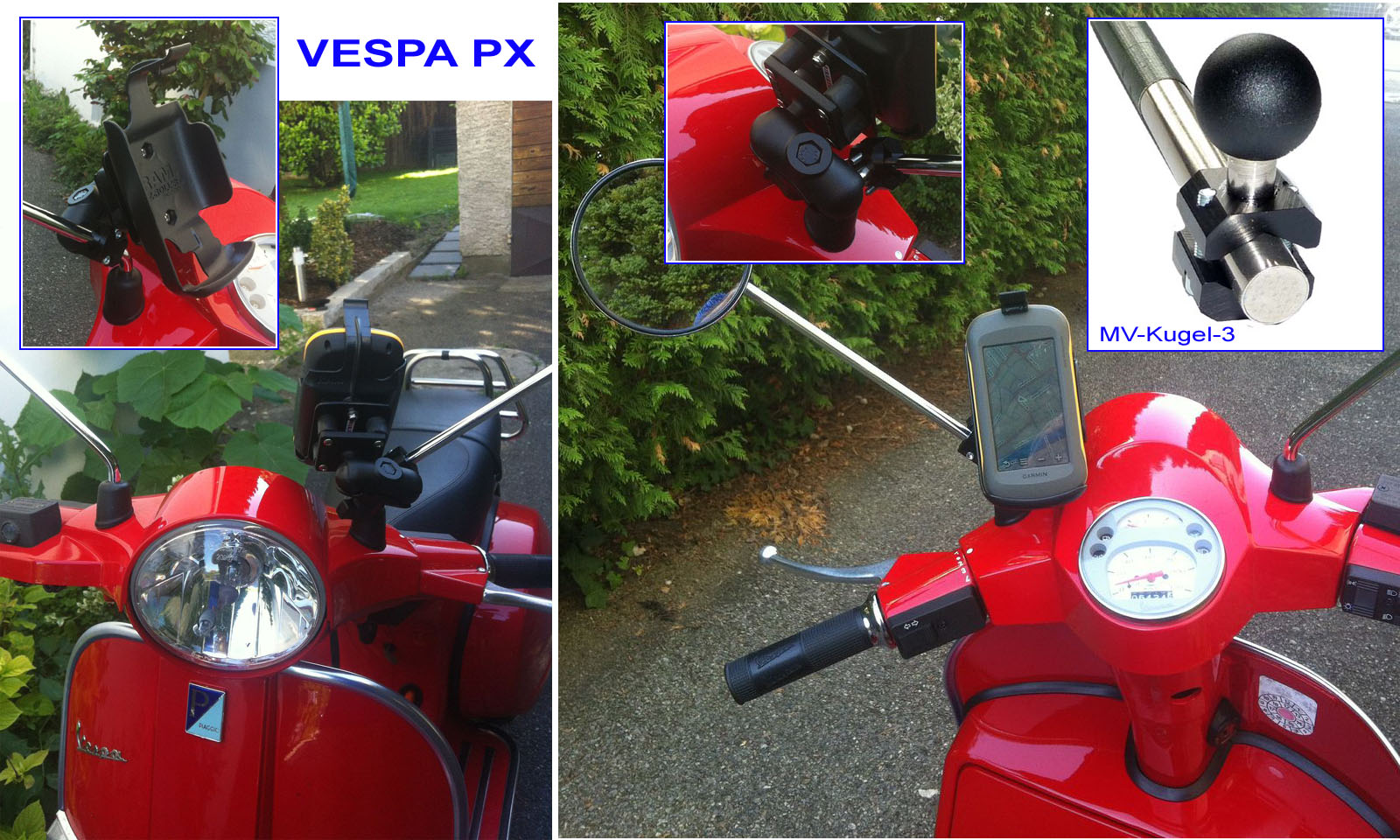

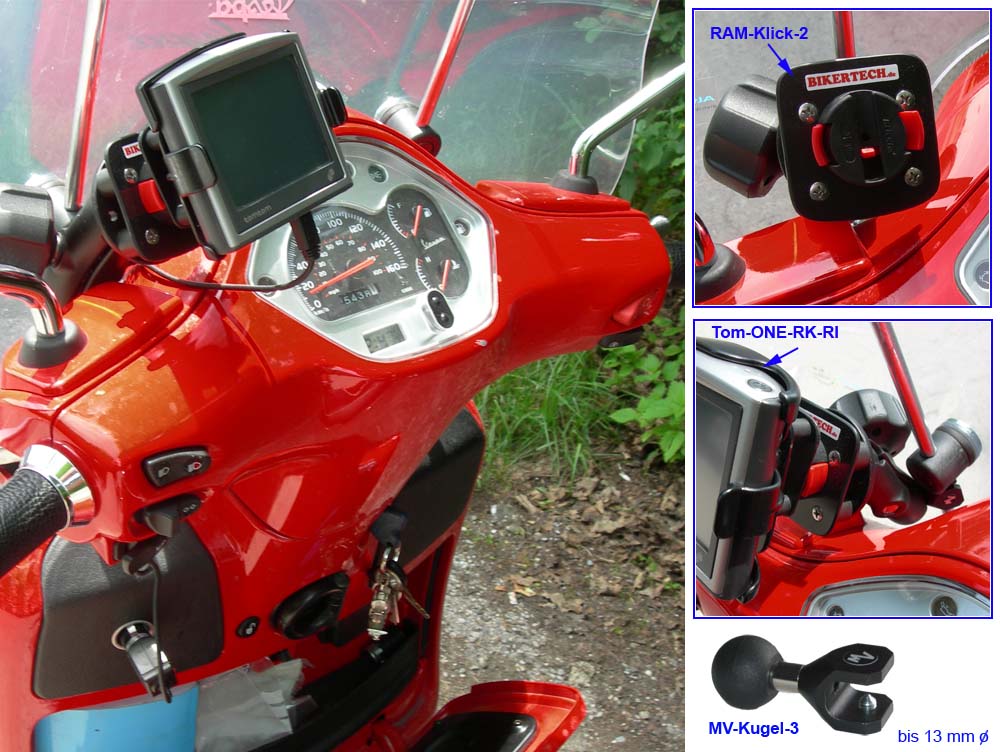

Diese Kugel (Kunststoff), kann direkt an der Spiegelstange, oder an Streben der Verkleidung - wie hier am Roller, oder hier an einer R 1200 R.
Für Durchmesser bis zu 13,5 mm. (hat der Hersteller leider verändert war mal 14 mm) Aber dafür nun mit einem O-Ring versehen. Im Shop ist es der Artikel: MV-Kugel-3. (s. auch Bild 40)

Am Spiegel, kann man aber auch wie hier, eine Schelle montieren.
Neue Alternative für 14mm: Siehe Bild 80 + 97 + xx


11.

12.

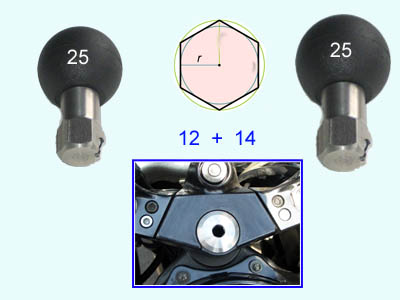

Eine 6-Kant Befestigung, die mit einer Madenschraube sicher geklemmt wird.  Für (10), 12 mm und 14 mm gibt es diese Art Dübel.
Artikel:.MV-6-Kant. Ist es eine durchgängige Bohrung, dann so.
Einsatz bei: Honda CBR 1100 XX,  Aprilia RSV Mille, Kawasaki GPZ 1100 und Z1000 SX. Schaut euch auch Bild Nr. 8 an !
Bitte unbedingt die Öffnung am Motorrad messen! Bei neueren Kawasakis ist der Innensechskant auch mal ca. 13 mm - da passt es nicht ! Aber der 12mm Dübel aus Bild 8.
Die Kugel können wir mit, oder ohne einem O-Ring liefern.
Oder sucht ihr eine BikePenR Alternative wie diese - dann anfragen

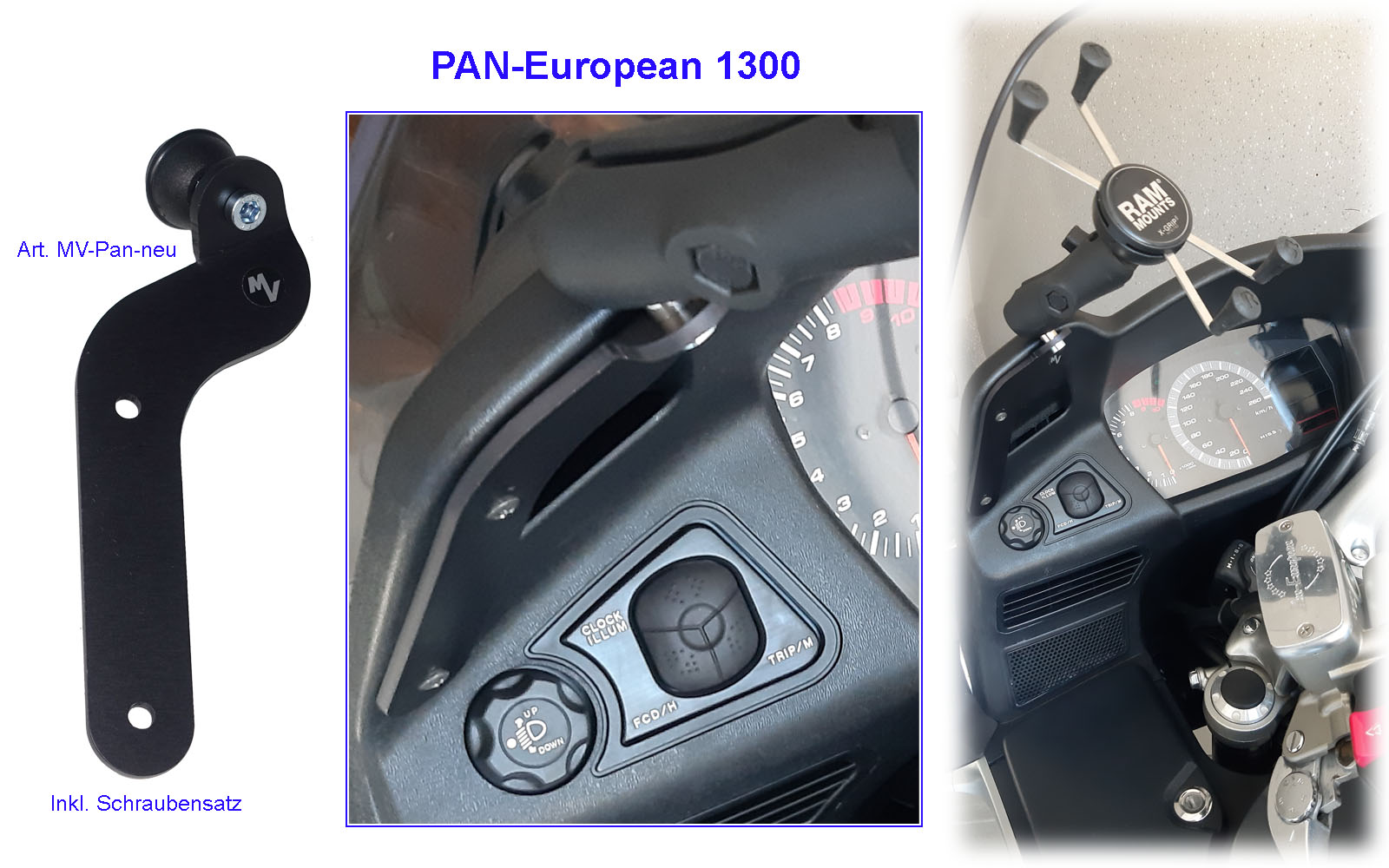

NEU - Halter für HONDA PAN European 1300 - Montage links

Im Shop als Artikel: MV-Pan-neu. 75mm Lochabstand.
eloxiertes ALU Teil mit verschiebbarer 25mm Kunststoffkugel
Die aktuelle Ausführung hat einen O-Ring für besseren Halt

Dieser Artikel wird mit einem passenden Schraubensatz ausgeliefert.

Für Montage rechts bitte anfragen. Wäre als Sonnderbeschaffung evtl. möglich.


13.

14.

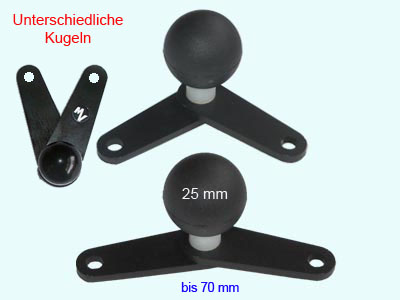

Scherenförmiger Adapter mit Kunststoffkugel und Armen aus ALU, der sowohl an einer Fahrzeugarmatur, als auch am Rahmen, oder der Rückseite eines Gerätes, montiert werden kann, wenn ein Gewinde vorhanden ist. Lochdurchmesser: 4,2 bzw. 5,2 mm
Im Shop zu finden unter: MV-Schere-1 - dort findet ihr weitere Maße.
Kann man auch z.B. hinter eine Otterbox o.ä. schrauben.

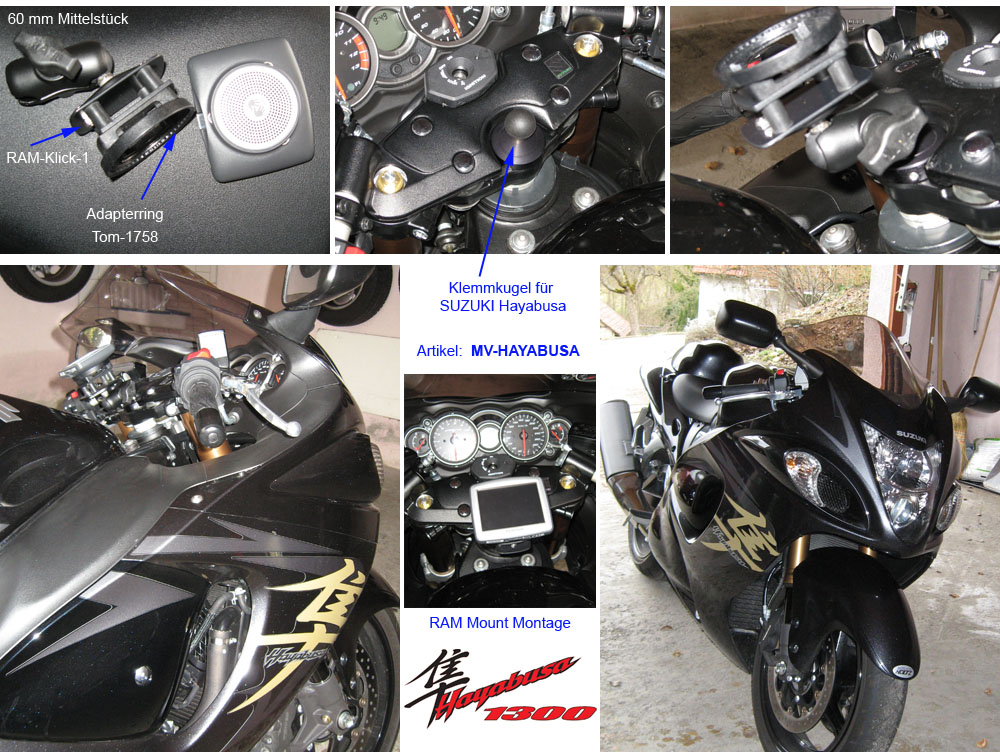

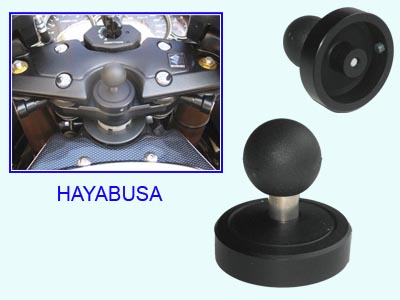

Hayabusa Adapter mit Kunststoffkugel - wird direkt in der Lenkkopfmitte auf die Mutter aufgesteckt und mit einer seitlichen Madenschraube geklemmt. Beispielbild hier.

Im Shop zu finden unter: MV-HAYABUSA


15.

16.

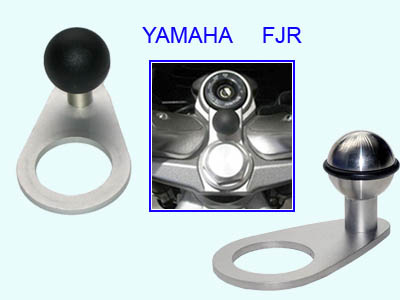

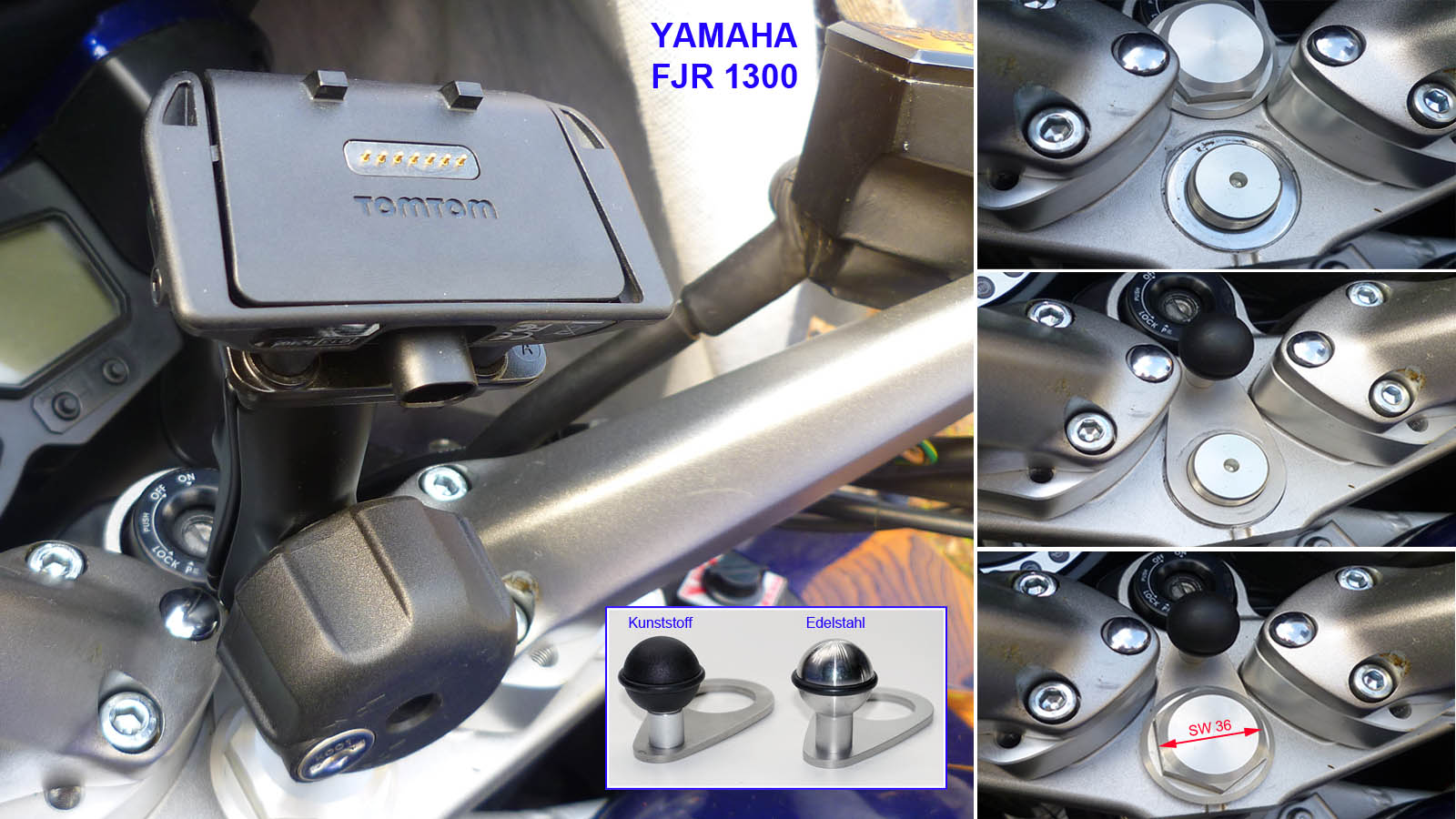

Halterung mit 25mm Kugel, für das Lenkkopflager der:
 Yamaha FJR 1300

28mm Lochdurchmesser zum Unterklemmen.
Im Shop unter: MV-FJR-1 - Beachtet die Farben!

Und jetzt auch: Ausführung mit einer Kugel und O-Ring oder mit
                       eleganter Edelstahlkugel ! - Montagebild hier
Diese Alternative gibt es für 155,00 Euro - anfragen.


17.

18.

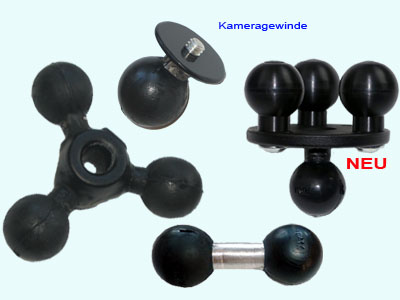

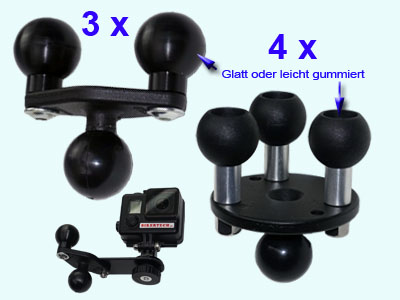

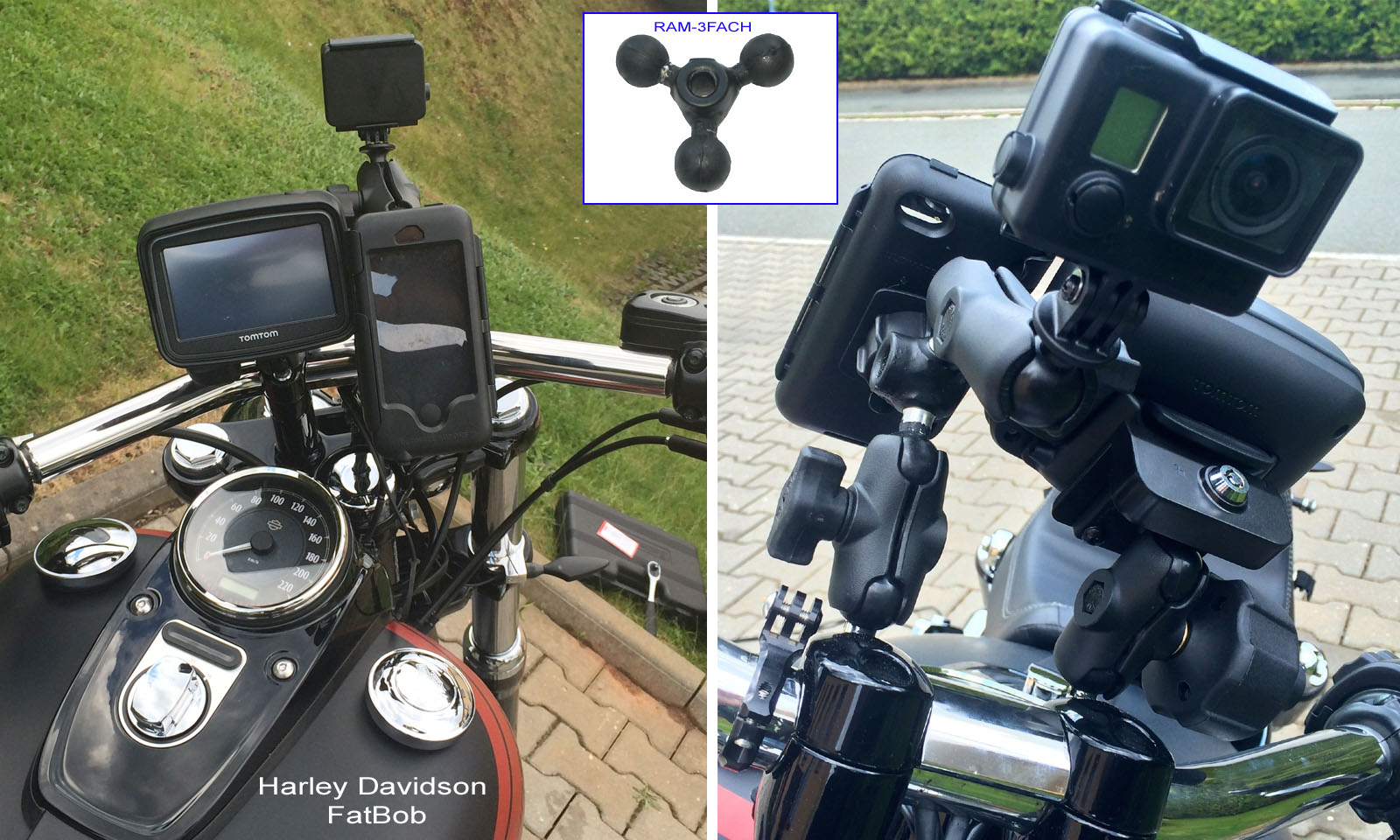

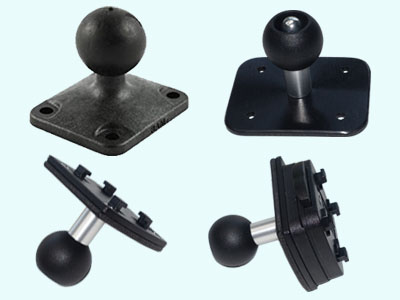

Auch zwei Geräte können an diesen gummierten Kugeln montiert werden. Z.B. ein Navigationsgerät und eine Kamera mit dem Artikel:RAM-3FACH.   NEU - Alternativen: siehe Bild 74
Zwei Mittelteile sind dann erforderlich !

Für eine Verlängerung, oder Umlenkung, verwendet ihr den Artikel RAM-B-230, den wir nun auch in elegant schwarz eloxiert oder verchromt anbieten. Alternative: siehe Bild 59

Weitere Kamerakugeln - siehe Bild Nr. 27 - im Shop hier


(Klick ins Bild) - Oberteile mit unterschiedlichen Bohrungsabständen stehen zur Auswahl. Eine elegantere Alternative ist im Bild 101 !

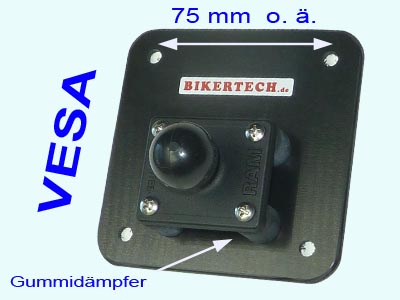

Oder siehe auch RAM-VESA im Bild 65, für noch größere Abstände.
Die Teile lassen sich natürlich auch als Unterteil verwenden und am Fahrzeug anschrauben.

Einige Geräte, bzw. Schalen können direkt montiert werden.

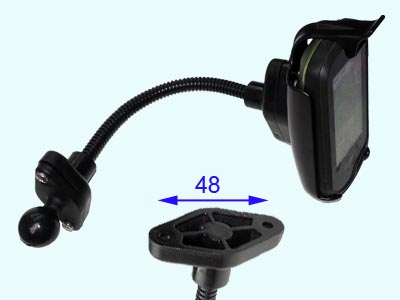

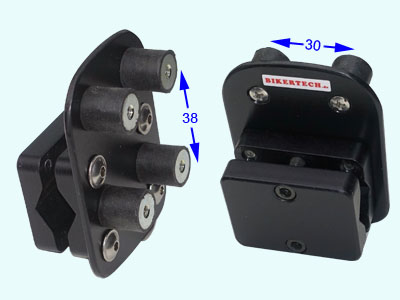

Lochabstände:  38_30 mm - bzw. diagonal 48 mm, wie das linke Rautenförmige Teil, welches auch in CHROM lieferbar ist.
An vielen Artikeln haben wir diesen Artikel  RAM-Part verbaut.
Ihr findet viele passende Adapterplatten,  Sonst anfragen.


19.

20.

Gummidübel, der sich von ca. 13 bis 16mm auseinanderquetschen lässt. Im Shop ist es der Artikel: RAM-zentral-D

Siehe aber auch Bild Nr. 8. und die Infoseite: Zentralhalter


Seit April 2016 - diesen Artikel können wir nicht mehr liefern!

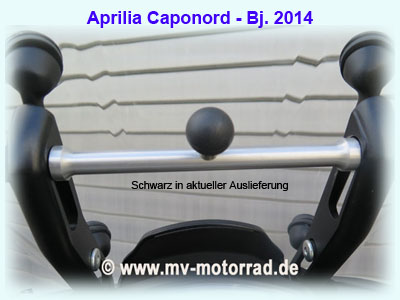

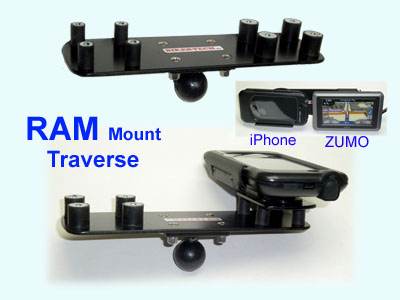

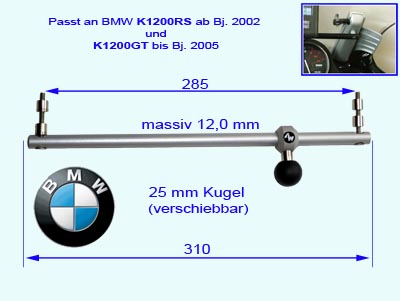

Querstrebe aus massivem ALU mit 25mm Kugel (Kunststoff), passend zum RAM Mount System.  (aktuell mit schwarzer Strebe)
Die ALU Aufnahme der Kugel, kann man frei verschieben und fixieren !. Im Shop ist es der Artikel: Querstrebe-MV.
Auch weitere Geräte können mit 12mm BIKERTECH-Schellen montiert werden. Eine Schelle fertigen wir auf Wunsch genau für diesen Durchmesser. Oder siehe Bild 67 - CS-Kugel-2


21.

22.

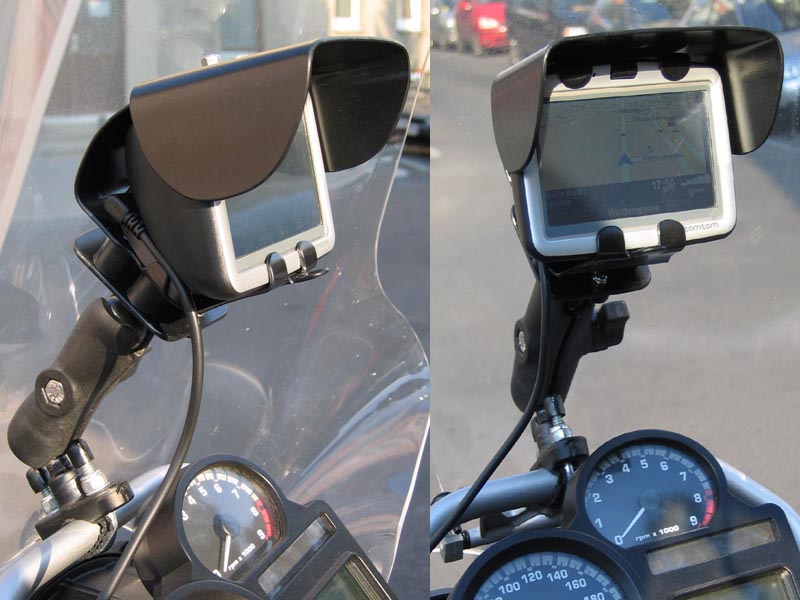

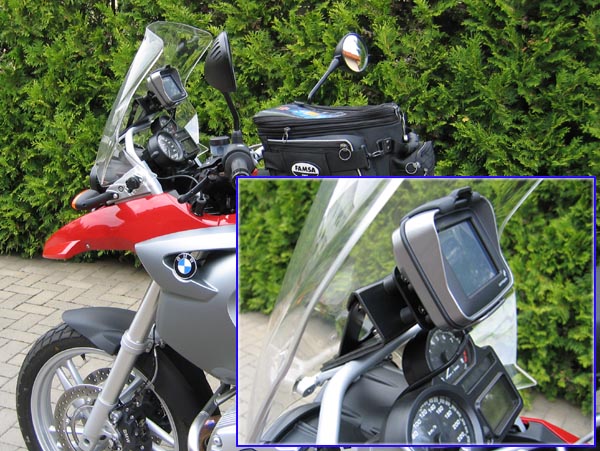

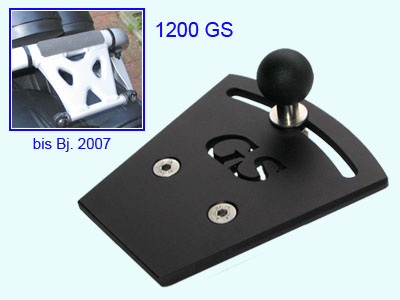

Cockpitbefestigung für älteres Modell der BMW R1200GS - aus 6mm ALU gefräst.Im Shop zu finden unter: MV-BMW-07. (Kunststoffkugel)

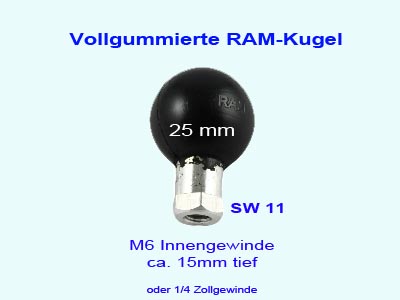

Wem der Halt nicht reicht, könnte die vollgummierte RAM-Kugel-M6 verwenden.

Eine andere Möglichkeit für die Montage oben direkt hinter der Scheibe ist der BIKERTECH Halter BMW-zentral.
Ein Bild aus der Galerie hier.

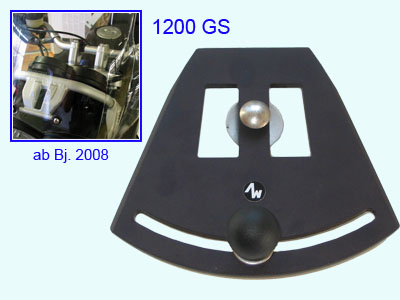

Cockpitbefestigung mit Kunststoffkugel für neueres Modell (ab Bj. 2008) der BMW R1200GS (mit den beiden Höckern und geringerer Neigung)
Im Shop zu finden unter der Bezeichnung: MV-BMW-08

Eine andere Möglichkeit für die Montage oben direkt hinter der Scheibe ist der BIKERTECH Halter BMW-zentral-08 mit Gummidämpfern.
Eine neue Alternative dazu ab Bild 100.


23.

24.

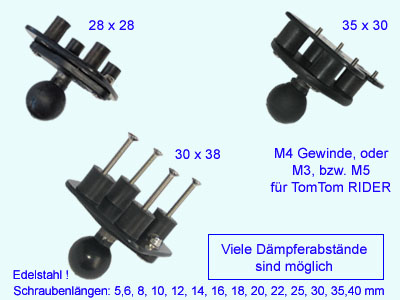

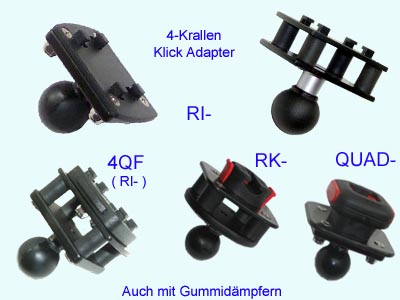

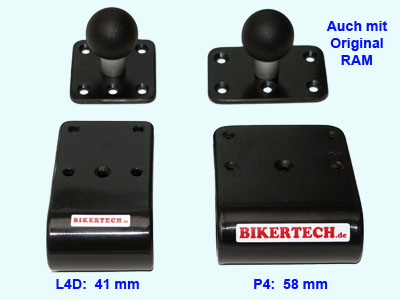

Wir montieren Gummidämpfer auf die Oberteile und fertigen Adapterplatten für die unterschiedlichsten Anwendungen.
Unten im Bild 37 sind weitere mit Klickadapter dargestellt.
(PDA, Rider 1+2, Zumo). Klickt in die Bilder, um direkt zum Shop Artikel zu gelangen. Wie z.B. RAM-4D, oder RAM-Klick-0, ZUMO,
oder für Tomtom Rider den Artikel: APR2-RAM

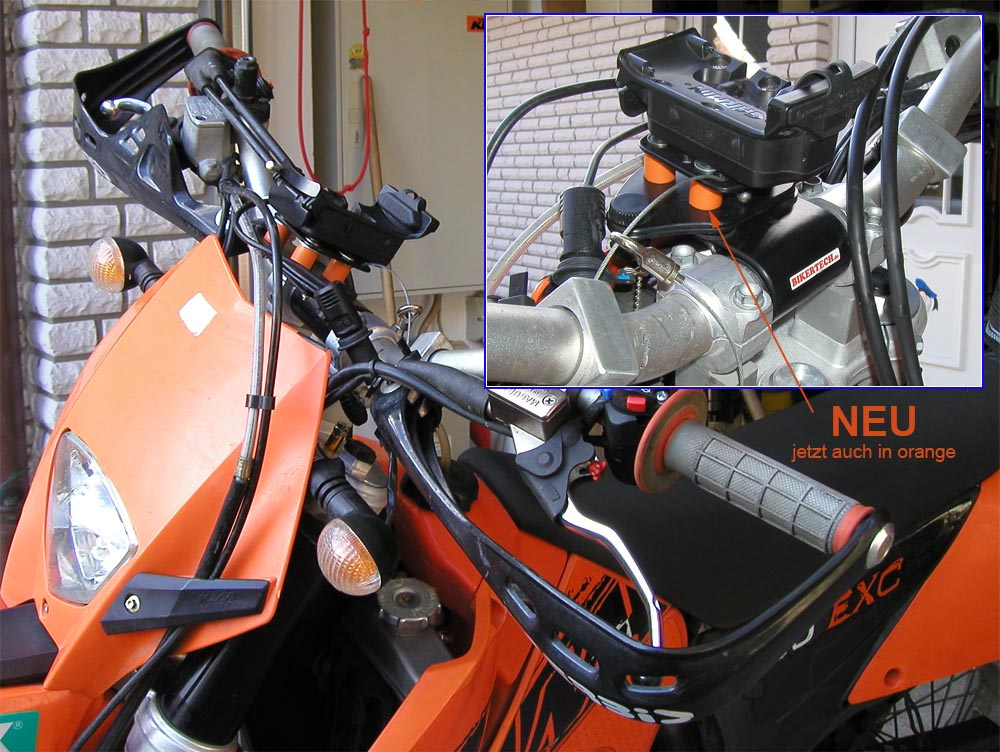

Übrigens gibt es die Gummidämpfer nun auch in orange wie hier.

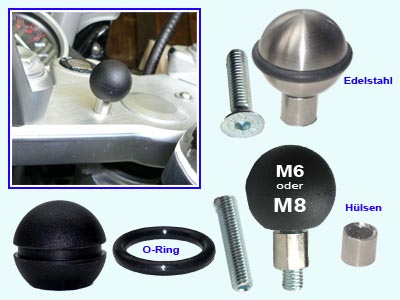

Ihr entfernt das BMW Logo und darunter ist bei einigen Modellen ein M10 Innengewinde. Diese Kugeln passen hinein.

Links BS-Kugel-2 (gummierte Kugel, bzw. mit O-Ring) und

rechts, aktuell mit Kunststoffkugel - Artikel: MV-Kugel-2 (auch lackiert in schwarz lieferbar).


25.

26.

Auf diesem Adapter ist eine Richter PDA Halteschale mit Zusatzsicherung fest verschraubt worden. Die Zusatzsicherung wird mit Heißluft erwärmt und greift als “Klammer” um die Geräteoberkante wir hier. Gummidämpfer schonen die Elektronik.

Unterteil aus Einzelteilen wählbar mit: AP0-RAM oder RAM-4D
Es gibt sehr viele solcher fertigen Schalen. z.B. für iPhone
Sucht im Shop nach “Originalschalen” und besucht diese Seite.

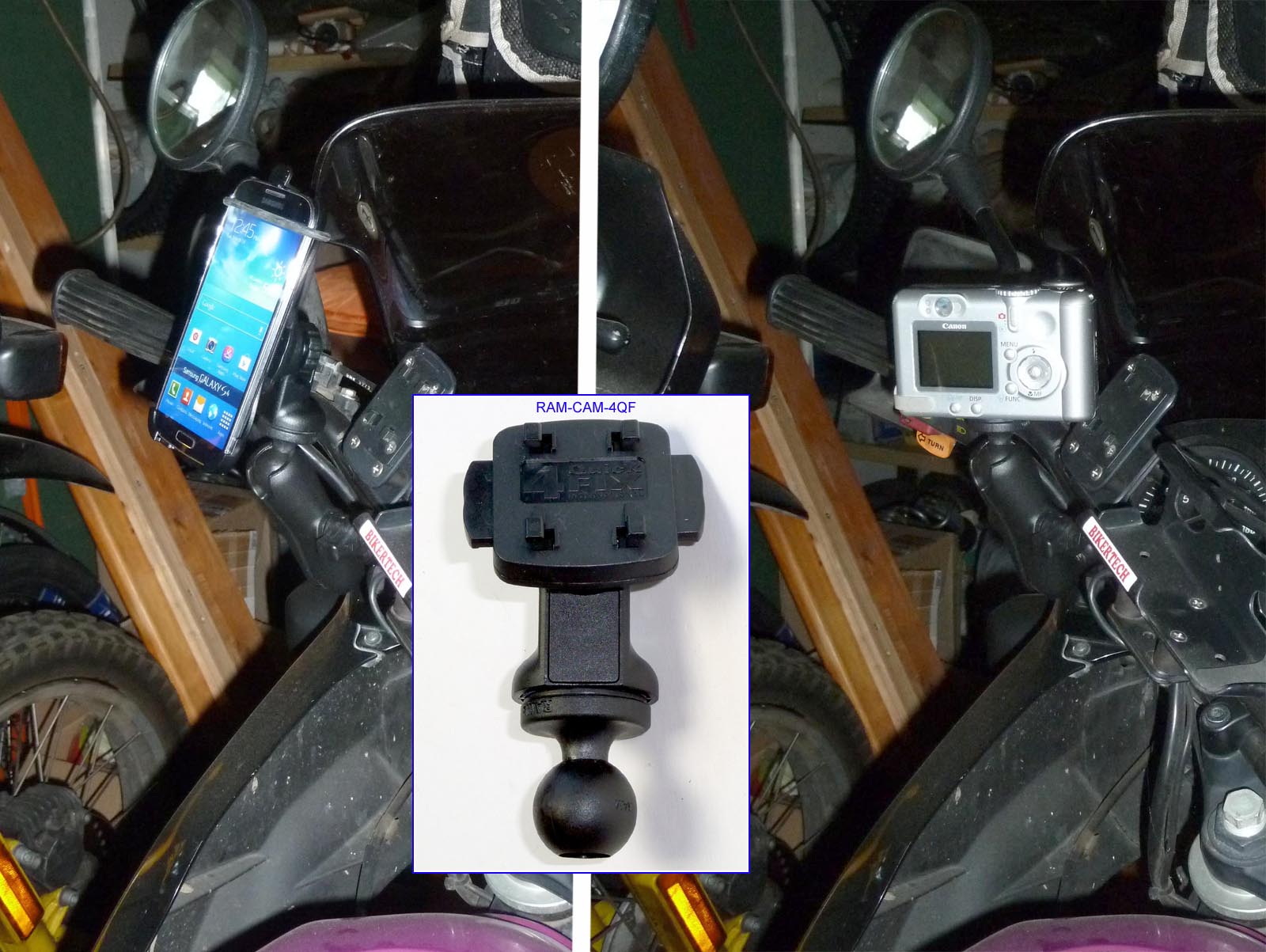

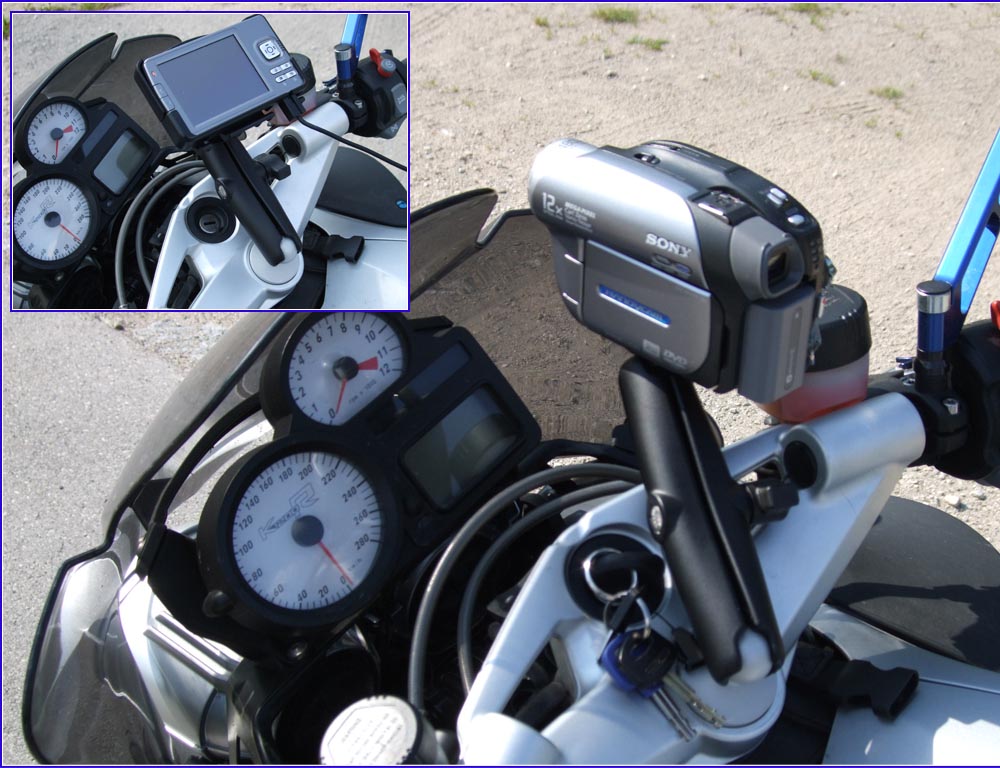

Statt des Navis kann auch schnell eine Kamera auf dem Oberteil RAM-CAM-KU montiert werden.

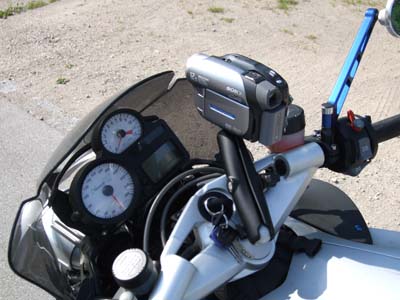

Hier eine Videokamera auf einem 150 mm Mittelteil.
Zum wechseln, muss lediglich die mittlere Klemmschraube gelöst werden.

Wir haben hier viele andere Möglichkeiten zur Kamerabefestigung aufgezeigt - auch am Motorradhelm, oder Fahrradhelm.


27.

28.

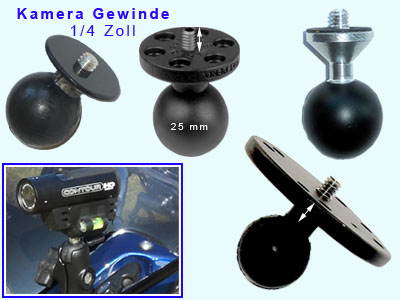

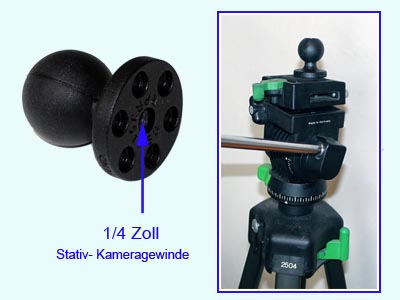

Die meisten Kameras haben ein Zollgewinde von 1/4 Zoll (ca. 6,3mm) oder schwere Geräte sogar 3/8 Zoll (ca. 9,5mm). Das Gewinde rechts im Bild, kann mit einem 3,2mm Innensechskantschlüssel als Madenschraube herausgedreht werden. Im linken Bild oben wird durch eine Kunsstoffscheibe die Auflage verbreitert. Diese RAM-CAM-KU Kugel gibt es auch mit dem dickeren Gewinde.
Und neuerdings auch in schwarz + edel in chromfarben als BS-CAM-KU.
Ein Bild aus der Galerie hier.

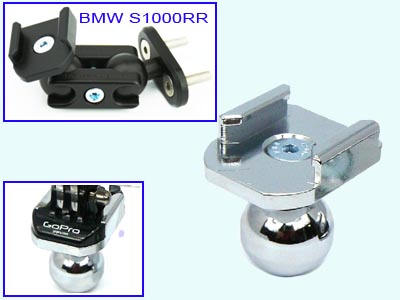

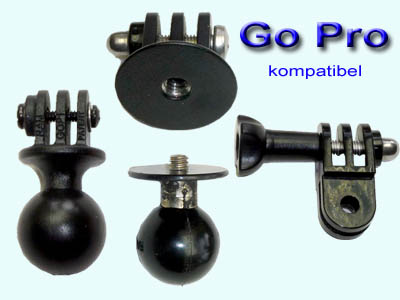

Habt ihr eine GO Pro Kamera? Dann schaut Bild 60.


Dieser Halter wurde speziell für BMW Lenkrohre mit einem Innen- Durchmesser von >16 mm entwickelt ( K-Modelle und F 800 S/ST ). Die Befestigung erfolgt durch die Bolzenführung im Lenkrohr und einem speziellen Gegenstück, welches sich beim Festschrauben spreizt und somit für einen perfekten Halt sorgt.
Im Shop ist es der Artikel: BS-16mm. In schwarz oder ALU blank!
Durchmesser  = ca. 22 mm, Dübel = 16mm (+3mm)
Mit Kugel siehe auch Bild 33.

Alternative: Ein Dübel wie im Bild 8 kann dort auch verwendet werden.
Ganz neu im Bild 53 gezeigt. Montage im Lenkerstummel!


29.

30.

Aus ALU gedreht, mit Kunststoffkugel, um z.B. eine Kamera außen am Lenker einer BMW 1200GS (bis Bj.2007), an der Kunststoffkugel zu montieren (Bild), wenn dort ein M12 Innengewinde vorhanden ist.

Einfach mal nachschauen... Im Shop als Artikel: MV-Kamera-1

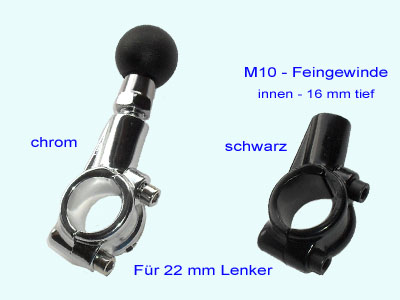

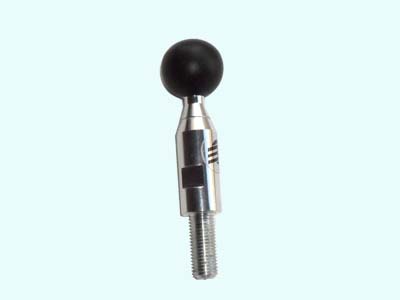

Kugelpolierter, chromfarbener Adapter mit M10 Feingewinde (Spiegelloch). Gummierte Kugel.
Nicht im Shop, aber mit Wartezeit - lieferbar.
Bei Bedarf mit Bild Nr. 30 anfragen (ca. 40€).


31.

32.

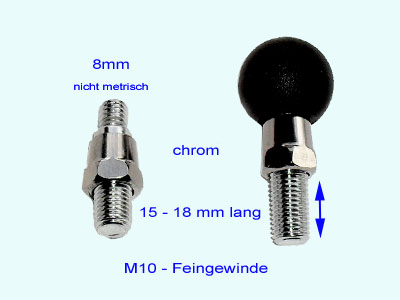

Dieser GW-M10-FEIN Einsatz passt in eine M10 Feingewinde (Rechtsgewinde). Linksgewinde auch möglich. Ein Mittelteil kann direkt montiert werden. Oben ist eine nicht gummierte Kunststoffkugel (Bild 16.) mit M8-Gewinde aufgedreht. Bei starker Belastung muss diese evtl. mit Schraubenkleber fixiert werden.Das obere Gewinde ist nicht metrisch, daher eher was für Bastler. Oder in Verbindung mit einem XIR-Adapter zu verwenden (s. Bild 130 u.ä.)


Wer einen Spiegel mit M10 Feingewinde am Lenker nachrüsten möchte, kann diese GW-Klemme-1 verwenden. Die im vorigen Bild gezeigte Kugel, kann fast ganz eingedreht werden. Damit steht eine weitere RAM-Navibefestigung zur Verfügung. Wer auf “Nummer sicher” gehen möchte, verwendet eine Schraubensicherung (Loctite).
Und evtl. so etwas.


33.

34.

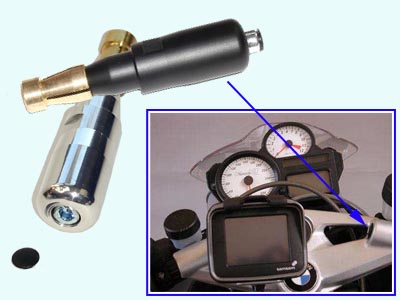

Wenn unter einer Kunststoffkappe eine Bohrung des Lenkerinnenrohres (16,5 mm Durchmesser) zugänglich gemacht werden kann, dann verwendet doch diesen Adapter mit Kunststoffkugel. Oftmals bei BMW.

Im Shop ist es der Artikel: MV-17mm
Alternative: Dübel: BS-zentral-D - s. Bild 8.

Aber schaut euch noch besser auch mal das Bild 53 an !


Viele Garmingeräte haben eine Aufnahme für einen Kugeldurchmesser von 17 mm. Um dieses an ein RAM Mountsystem zu Adaptieren, haben wir das Brodit Gelenk BR-213018 verwendet. Auch mit Klickplatte für 4-Krallensystem von RICHTER lieferbar als Artikel: BR-Kugel-17mm und natürlich auch einzeln für die Bastler (Bild 42)

Weitere 17mm Kugeln: Im Bild 41 + 58 + 139
Eine kleinere Alternative zu diesem Artikel findet ihr im Bild 59.


35.

36.

Trapezförmiger, eleganter Halter aus ALU gefräst (chromfarben /kugelpoliert oder in schwarz) für die gängigen Durchmesser.
Der Aufsatz ist mit einem fixierbaren Kunststoffgelenk - frei drehbar und auch schwenkbar. Ihr habt alles was eine Rammount Halterung auch bietet, aber spart euch das Mittelteil !
Und optisch doch eleganter als die RAM-Klemme-1 aus Bild Nr.1a
Im Shop als BS-Gelenk-1 - Auch dieses Teil könnte man wie in Bild 37 mit einem Klickadapter versehen - z.B. 4QF-4D-38, oder 1642
Hinweis: Evtl. ist dieser Artikel (Unterteil) bald nicht mehr lieferbar!

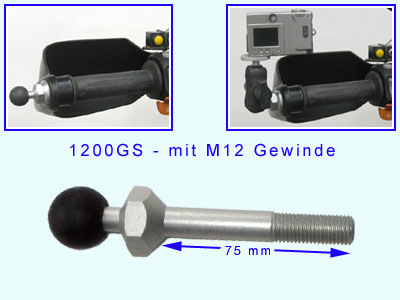

Die Lenkerklemmungen sind meistens mit M8-Innensechskant- schrauben befestigt. Längere bei: M8-Schraube
Ihr entfernt einen vorhandenen Bolzen und montiert diese Kugel.
(In 60mm und 70mm Länge im Lieferumfang enthalten).
Die chromfarbene, kugeldruckpolierte ALU-Kugel hat einen Gummiring für eine noch bessere Klemmung.
Passend für viele Modelle - auch für BMW RT.
Im Shop als Artikel: BS-Kugel-3. Nun auch einzeln > siehe Bild 55


37.

38.

Vieles lässt sich wieder kombinieren. Ob mit, oder ohne Dämpfer. Unten links ist das neue QuickFIX System montiert, von welchem sich eine RICHTER Schale leicht abklicken lässt.

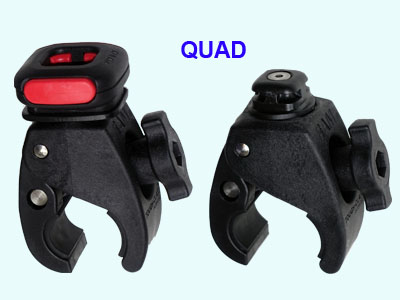

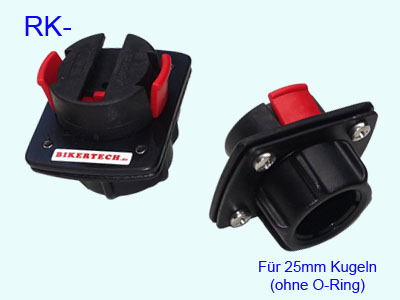

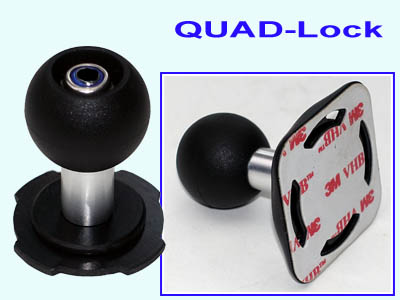

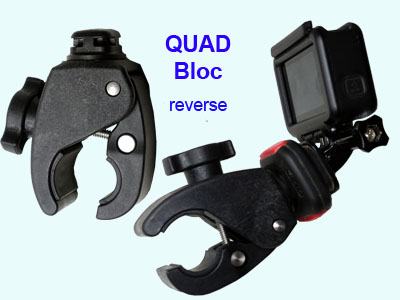

Auch das RK-Klicksystem und für das neue QUAD-Klicksystem fertigen wir Adapter.

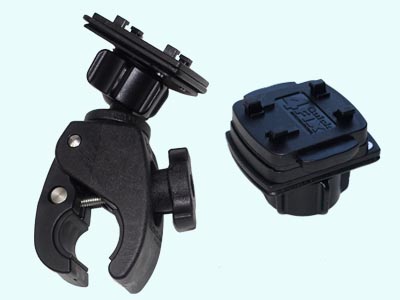

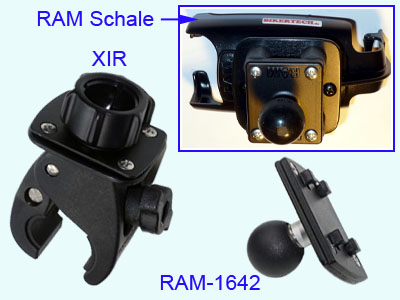

Ein Klick genau in die Bilder führt zum Artikel im Shop. RAM-1642 passt mit den 4-Krallen, zu RICHTER Halteschalen. Mehr im Bild 108.


Viele RAM-Mount Schalen haben einen Lochabstand von 48mm.
Auf unseren Adapter RAM-4D-P könnt ihr sie montieren. 4 Dämpfer schonen das Gerät. An vielen unserer Artikel ist dieser Adapter verbaut. Alternativen? - Sucht im Shop mal nach: 48mm

Schrauben aus Edelstahl wie M4-VA findet ihr im Shop unter Zubehör. 12mm Länge ist meistens passend.


39.

40.

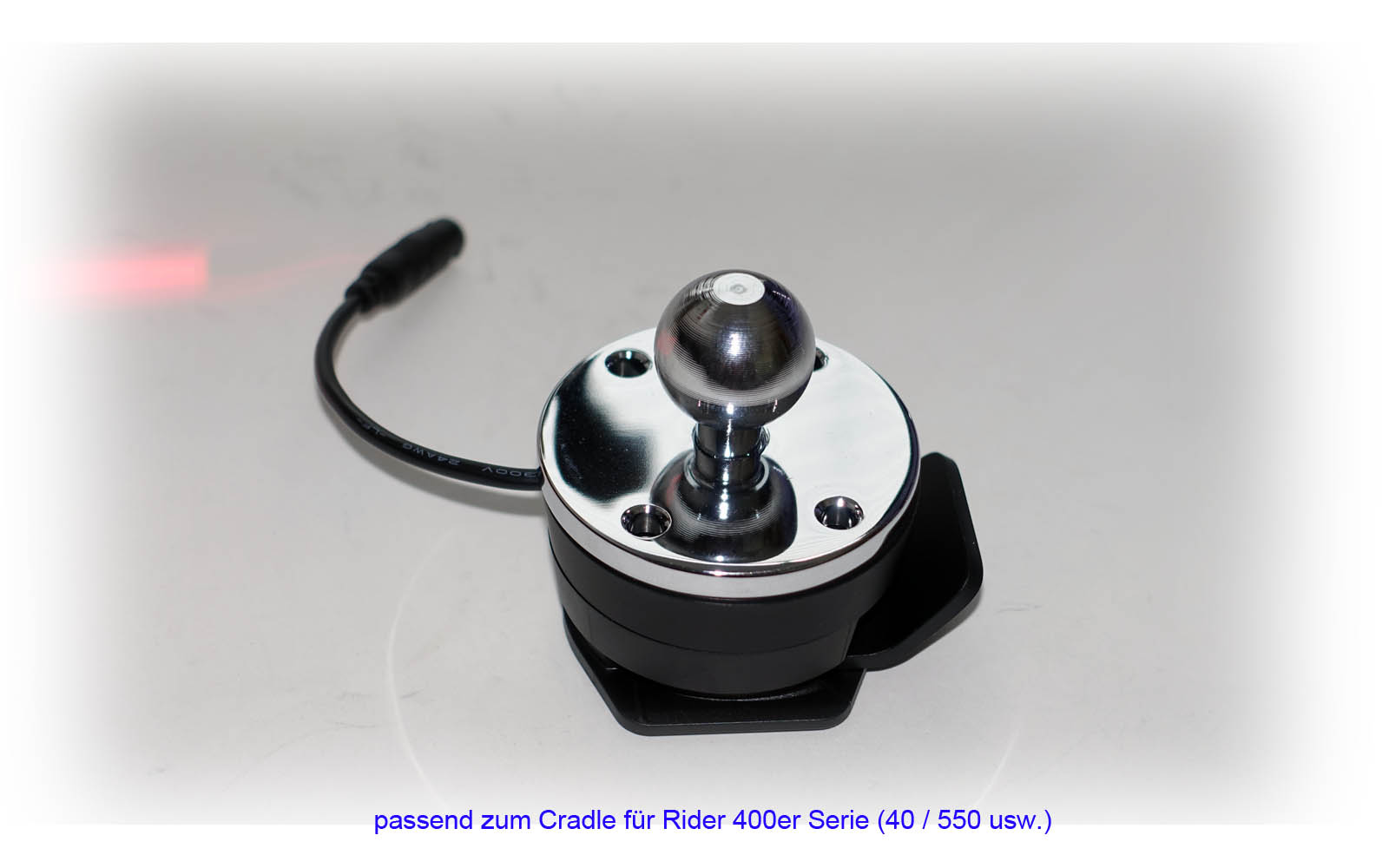

Hier ist ein TomTom Rider 400 ohne das Motorradcradle für die Stromversorgung montiert.
Dazu gibt es diese besondere Infoseite mit weiteren solcher Halter.


Hier ist an der Strebe einer Verkleidung die MV-Kugel-3 montiert.
Siehe auch Bild 10. Alternativ auch Bild 52 + 80
Besser wäre die Montage einer AP6-Schelle.


41.

42.

Über eine Adapterplatte, haben wir mal eine 17 (16) mm Kugel auf eine 4-Loch Klickplatte montiert.

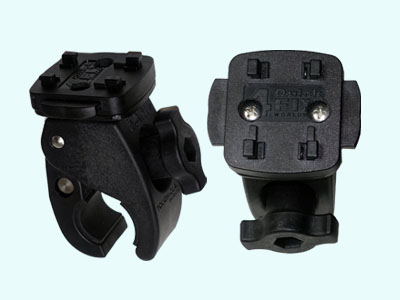

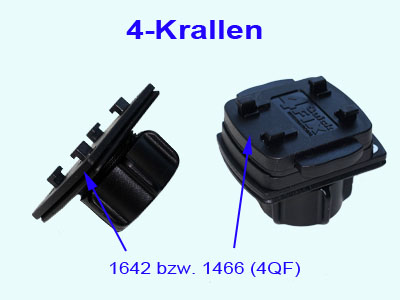

Wer das auf ein 4-Krallensystem klickt (auch QUICK-Fix / 4QF), kann sein Garmin (Navman u.ä.) auch anderweitig nutzen.

Im Shop: 4QF-Kugel-17mm

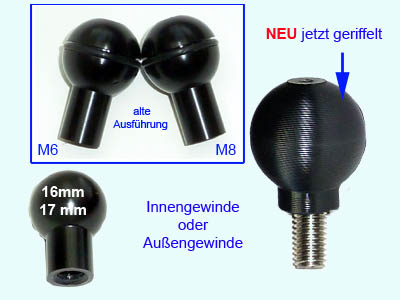

Gedrehte Kugeln aus glasfaserverstärkten Kunststoff.
Mit Innengewinde, oder mit eingeklebter Edelstahlschraube.
Die 16mm Kugeln passen oft für Becker, Falk, MIO, Navman u.ä., 17mm für GARMIN Gerätehalterungen (Nüvi).  (Alternative: Bild 150)
Im Shop zu finden als: Kugel-xxmm. (siehe auch ab Bild 70 + Nr.119)
Sucht ihr Kugeln für 21mm (Rider 1) ? Dann fragt doch mal an.
Zu finden auch beim Artikel: BS-Trapez-20


43.

44.

Den Artikel GW-Klemme-17 gibt es auch mit verchromten Unterteil. Die Kugel ist aus hochfestem Material gedreht und hat ca. 17mm Durchmesser. Viele Garmin Gerätehalter können aufgedrückt werden.

Interessant für Bastler evtl. auch das Bild 57.
Eine weitere Schelle mit so einer Kugel im Bild 139.

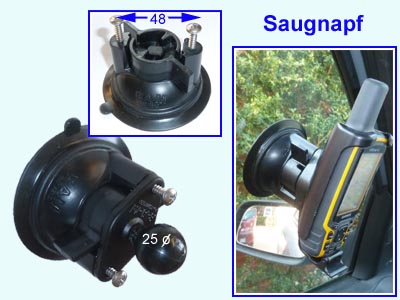

An diesem RAM-Saug kann die Kugel mit den 2 Löchern (Bild 18) montiert werden, oder auch Eigenkonstruktionen mit z.B. AP0-1642.

Auch RAM Mount Halteschalen mit 48 mm Lochabstand passen. Gelenke + Adapterplatten bei Bedarf anfragen.
Ein Saugnapf mit Kameragewinde findet ihr bei: ALAN-CAM-ZUB


45.

46.

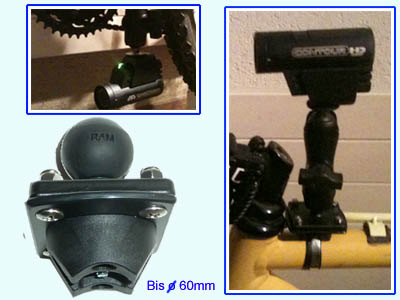

Um an den unmöglichsten Stellen eine RAM Kugel zu platzieren, könnt ihr diese Ausführung evtl. nutzen. Das Edelstahlband sollte besser doppelt verwendet werden, um höchste Festigkeit zu erreichen und das Mittelteil sollte nicht zu lang gewählt werden.

Im Shop ist es der Artikel: RK-RAM

NEU - siehe auch ab Bild 64 + 96 - für große Durchmesser !


Diese Quertraverse ist aus 3mm Kunststoff gefertigt und kann direkt auf ein RAM-Mittelteil montiert werden. Klickt ins Bild, um ein langes Bild mit Beispielen zu sehen.
Der Abstand der Dämpfer ist 30x38 (links) bzw. 38x30mm (rechts).

Sonderwünsche einfach anfragen. Für schwerere Geräte sollte das 3mm Material doppelt verwendet werden.
Im Shop ist es der Artikel: AP6-RAM-3X


47.

48.

Mit dem Artikel ADAPTER-neu könnt ihr den Adapter Nr. 01-047-0230-0 für die BMW R1200RT ab 2010 bestellen.

In diesem Artikel sind viele andere Adapter (auch für BMW) auswählbar. (es macht eben viel Arbeit...)


Eine Vielzahl weiterer Adapter in der Art, für viele Motorradmodelle, haben wir auf der neuen Infoseite aufgelistet.

Siehe: Anbauadapter, oder klickt oben in das Bild


49.

50.

Spritzwassergeschützte NAVI-Taschen findet ihr hier in vielen Größen.

Einige der Taschen versehen wir mit einer RAM-Kugel.
Das ist dann der Artikel: NAVI-Tasche-RAM

Im Bild 18, 23, 35 und 37 findet ihr Teile, mit denen ihr auch andere Taschen für euer Navi nutzen könntet.

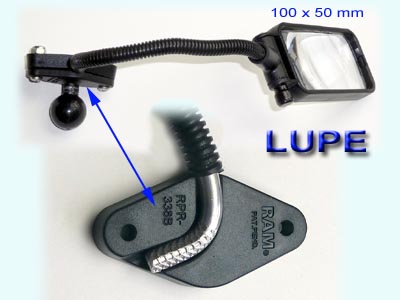

Ihr könnt es mit Möhren essen versuchen, oder eine Lupe über das NAVI bauen.  (Jetzt endlich wieder lieferbar..)

Diese RAM-Lupe wird mit dem inneren ALU Draht an einem Rautenteil eingeklemmt und kann in optimaler Höhe positioniert werden.

Am Lenker wird wieder entweder eine Klemme und ein RAM-Mittelteil benötigt, oder der neue Artikel aus Bild 120 und kein Mittelteil !


51.

52.

Leider nicht mehr lieferbar:
Habt ihr eine 24mm Bohrung zur Verfügung?
Oftmals bei der CBR 1000RR - Fireblade zu finden. Die Kunststoffkugel ist fest verklebt. Eine Madenschraube verläuft quer durch den Halter und wird so sicher verspannt / geklemmt.
Im Shop als Artikel: MV-Kugel-4 (Wird vom MV-Motorrad nicht mehr gefertigt) Jetzt nur noch für 28mm wie Bild 95.


Nur mit ein wenig  “Nachbearbeitung” ist eine Montage mit ausreichender Klemmung an 12,0 mm möglich. 13 mm = ok
Kein metrisches Gewinde! Nutzt doch die GUMMIFOLIE zum Schutz und zum Ausgleich. Kunststoffeinsatz = RAP-319U
Klickt ins Bild, oder hier für Details.


53.

54.

Eigentlich keine RAMMOUNT Montage aber evtl. eine Alternative, um das Mittelteil einzusparen und das Gerät tiefer zu positionieren

Montage im Lenkerstummel mit einem Dübel für.
(12-14, oder 15-19mm)

Lochabstand 38 x 30 mm. Platte ist schwenkbar + drehbar.

Im Shop als Artikel: BS-STUM-FIX und BS-STUM-VAR

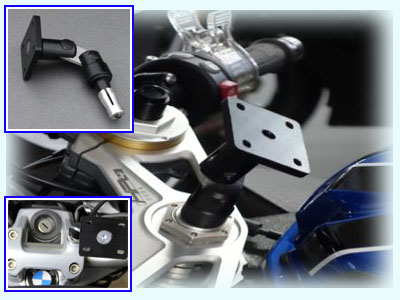

Wie vor - Montage in der Gabelbrücke mit Dübel. (ähnlich Bild 53)
Lochabstand 38 x 30 mm. Für Details klickt ins Bild. Mehr dazu hier.

2-Fach schwenkbar mit drehbarem Oberteil auf 30 x 38 mm.

Jetzt neu im Shop als Artikel: BS-zentral-DP
Wir können auch so etwas mit einem M8-Bolzen wie auf diesem Bild liefern - Das wäre Artikel: BS-Gelenk-2 unten links im Bild gezeigt.


55.

56.

Hier sind zwei hohlgebohrte ALU Kugeln gezeigt, die man mit M8 M8-Schrauben, oder mit Zollschrauben (Harley), an der Lenkerklemmung montieren kann.
Im Shop als Artikel: BS-SW-Kugel. zusammengefasst (auch Bild 65).

Ihr müsst dafür eine um ca. 20-25mm längere Schraube verwenden!
Dort kann auch die originale RAM-Kugel ausgewählt werden.


Kappen für Innensechskantschrauben im Shop. Siehe: Kappe

Die blanken passen nur auf die zölligen Schrauben und werden z.B. mit einem Klebe-PAD innen fixiert. Die schwarzen, sind für Innensechskantschrauben mit 6mm Schlüsselweite zu verwenden.

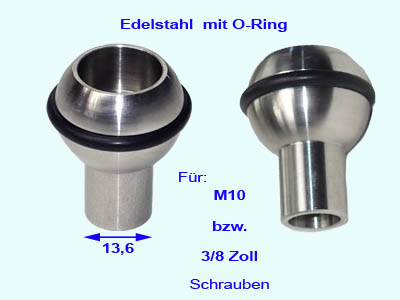

Ähnliche Kugeln einzeln jetzt auch aus Edelstahl - siehe Bild 65


57.

58.

Als Artikel: SG-Kugel findet ihr ein Komplettset mit drei Innensechskantschrauben und einer Abdeckkappe. Der ALU Bereich sieht eleganter aus, als bei den originalen RAM-Kugeln.
TIPP, wenn sich die Kugel seitlich verdrehen will - hier.
Und wer die Kugel komplett in schwarz möchte, siehe Bild 73.

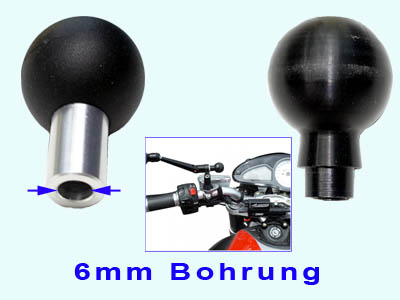

Solche Kugelnl mit einer 6mm Bohrung, findet ihr im Bild 119.

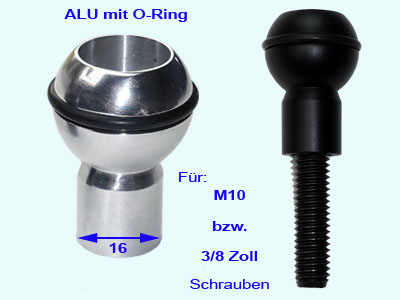

Kugeln verschiedener Durchmesser mit einem M10 (Rechts)  Feingewinde - Spiegelgewinde

Im Shop: BS-Kugel-M10 (Ausführung kann vom Bild abweichen)

Wir empfehlen die Kugeln mit LOCTITE einzusetzen und handfest anzuziehen - einige sind aus Kunststoff


59.

60.

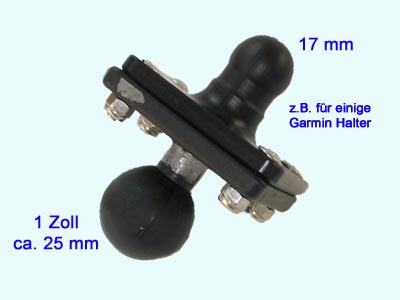

Im Bild 16 + 42 sind solche Kugeln einzeln aus Kunststoff gezeigt. Die nur 47mm lange Ausführung ist der 3-teilige Artikel: BT-25-17.

Wir haben sie auch aus ALU - eloxiert im Angebot, jedoch 60mm lang.
Damit kann z.B. ein GARMIN Cradle mit 17mm Aufnahme, direkt mit dem 25mm RAM-System verbunden werden.
16mm = NAVMAN + TomTom)    Im Shop: 2xKugel-25mm


Nun findet ihr im Shop auch einige Teile, um eine GoPro, oder Action Pro Kameras mit dem TRIPOD Anschluss am RAM-System zu adaptieren. Z.B. GO-RAM. Gewinde: UNC 1/4 Zoll.

Einfach anfragen, wenn ihr eine Befestigung für große Durchmesser sucht. Es gibt nun auch RAM-Kugeln mit Schlauchschellen Befestigung. Wir arbeiten hier an einer neuen GOPRO Seite...


61.

62.

Wir haben mal wieder zwei Teile zusammel gepuzzelt und so gibt es den Artikel: RAM-CAM-4QF Oberteil mit fixierbarem Kugelkopf !

Ihr könnt ihn einzeln für eine Kamera nutzen, oder eine Halteschale für das QuickFIX Sytem aufklicken. RICHTER, oder BIKERTECH mit Adapterplatte 1641 (4QF). - Gesamthöhe ca. 10 cm.

Oberteil, oder Unterteil bieten wir auch einzeln an. Das “Fotogewinde” ist UNC 1/4 Zoll.


Die original RAM-Kugel-M6 bietet sehr festen Halt. Um ein Gerät anderes zu positionieren, muss jedoch die Klemmung am Mittelteil gelöst werden.

Bei Kunststoffkugeln (Bild 9-16, und Bild 42), kann auch mal auf die Schnelle eine andere Stellung erreicht werden. Auf einer “Schlaglochpiste” hält eine Gummikugel den Aufbau besser.
Für schwere Geräte empfehlenswert. (TOURATECH Halter)


63.

64.

Dieses einteilige Metallteil mit gummierter RAM-Kugel, kann mit zwei unterschiedlichen Schelle montiert werden.
Auch am ovalen vorbau am Fahrrad. Bis knapp 40 mm sollte kein Problem sein.

Im Shop als Artikel: RAM-Schelle-1


Das Oberteil mit gummierter RAM-Kugel, ist identisch mit der RAM-Klemme-1 und kann nicht nur an kleinen, sondern auch an sehr großen Durchmessern montiert werden. Das Unterteil ist aus Kunststoff und ca. 5 x 5 cm groß.

Im Shop als Artikel: RAM-Schelle-2


65.

66.

Immer wieder sind neue Kugeln dazu gekommen. Elegante, blanke, schwarze, gummierte, die zwar gut halten, aber sich auch verformen. Die verwendete Schraube muss ca. 20-25 mm länger sein. An der Lenkerklemmung sollte keine Kugel aus Kunststoff verwendet werden! Im Shop zusammengefasst im Artikel: BS-SW-Kugel


Um Geräte mit anderem Lochabstand an einer RAM-Kugel zu montieren, haben wir nun den Artikel: RAM-VESA im Sortiment.
Ihr könnt das Teil auch ohne Gummidämpfer bestellen und in Absprache sicher auch mit anderem Lochabstand, weil wir die montierte 3mm Kunststoffplatte selbst fräsen.
Oder gleich die RAM-VESA-Sonder Ausführung.


67.

68.

25 mm Kugel aus Edelstahl für die Montage am Windschild (10mm) von VESPA GT, GTS, LX, S und auch Piaggio u.ä. .
Über das rückseitige M5. Innengewinde erfolgt die Klemmung.
Im Shop nun als Artikel: CS-Kugel-1. (Auf Wunsch auch poliert).

Ein Klick hier, führt zur Infoseite: Roller


Der durch PEMOPA vertriebene Roadbookhalter (Artikel dort: f2r-rb-730), kann auch am RAM-System befestigt werden.

Der Abstand der Gummidämpfer beträgt 80 x 25 mm. Im Shop:
RAM-VESA-Sonder


69.

70.

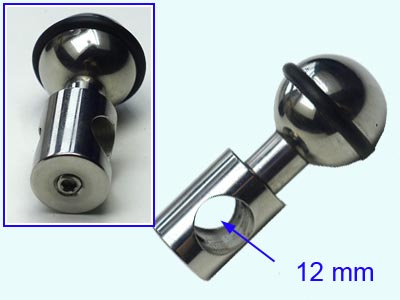

Für 12mm Streben, über die diese Art Kugel geschoben werden kann, haben wir die CS-Kugel-2 aus Edelstahl anfertigen lassen.

Hier gehört eine Madenklemmschraube zum Lieferumfang.
Dieser Artikel ist nicht mehr lieferbar.  (Alternative: Bild 10+79+134)


Elegante Kugeln aus Edelstahl mit Innengewinde, oder mit einer Madenschraube, dann auch mit Außengewinde.
Ihr könnt sogar angeben, ob wir die Edelstahlmadenschraube gleich einkleben sollen.  Artikel: Kugel-25mm-VA
Neuerdings können wir auch diese Kugeln poliert liefern (Mehrpreis)


71.

72.

Die links abgebildete Kugel kann an vielen Armaturen an der Bohrung für den Spiegel befestigt werden (kürzen vom Zollgewinde ist möglich). Die rechte Kugel hat ein kurzes M6 Außengewinde.
Im Shop: RAM-Kugel-AG


Warum lasst ihr die 1/4” Muttern ins Gully kullern? Hier gibt es nun Ersatz. Auch eine Unterlage, damit der Lenker nicht verkratzt, oder kleine O-Ringe, falls die mal spröde geworden und gerissen sind.

Der Satz mit den kleinen Schrauben beinhaltet Muttern und Schrauben in verschiedenen Längen. Aber eben mit Zollgewinde!
Im Shop: RAM-Teile


73.

74.

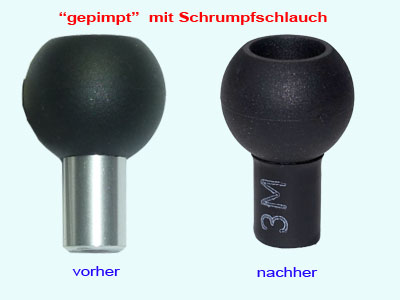

Wie im Bild 57 beschrieben, ist die SG-Kugel im unteren Teil blank. Wir bieten nun optional an, dort einen Schrumpfschlauch anzubringen.

Das verleiht der Einheit einen wertigen Eindruck.
Das könnten wir auch für die originale RAM-Mount Kugel machen...,
denn die sieht bescheiden aus (Bild 62). Mit 6mm Loch siehe Bild 119


Unsere neuen Alternativen, mit anderen Kugeln sind auch beim Artikel RAM-3FACH auswählbar.

Und schon erschließen sich ganz neue Möglichkeiten.

Klickt mal in das Bild.

75.

76.

Jetzt mit direkter Befestigung - ohne das RAM-Mittelteil

Klickt ins Bild für eine Übersicht mit ähnlichen Möglichkeiten.

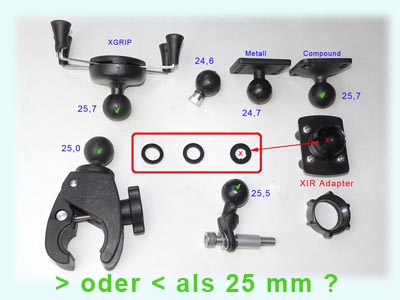

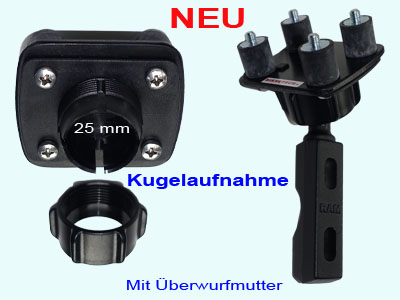

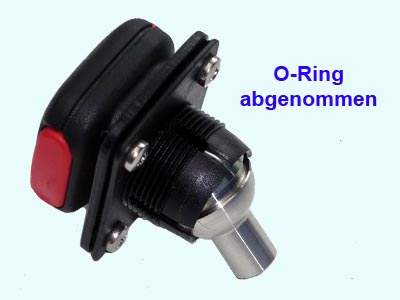

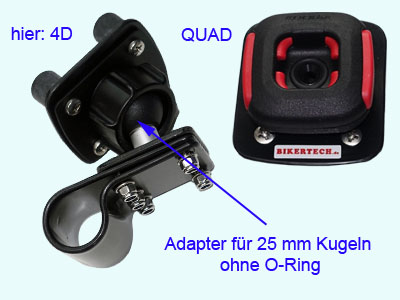

Der Adapter XIR-25-M5, kann auf 25mm Kugeln (ohne O-Ring) aufgedrückt werden. Fixierung mit der Überwurfmutter. (s. Bild 146.)
Ähnliche Artikel, siehe auch weiter unten.


Diese Ausführungfindet findet ihr unter dem Namen: XIR-25-4D.

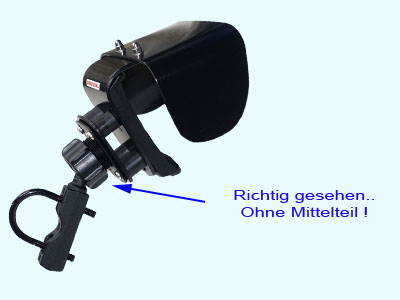

Ganz unten eine RAM-Klemme-2. Hier ist ein Halter für ein ZUMO 390 LM montiert. Und daran ein Winkel mit Sonnenblende. In einem weiten Bereich in der Neigung einstellbar. Alle Cradles für Garmin ZUMO können auf den Abstand von 30x38mm montiert werden.

Gezeigte Blende: Im Shop als Artikel: ZUMO-350-SB.


77.

78.

Diese Ausführung könnt ihr beim Artikel: APR2-RAM auswählen.

Hier sind auf den 4-Loch Adapter vom RAM-Part, 4 Gummidämpfer mit M5-Gewinde montiert. Artikel: GD-15-M5.  Klickt ins Bild für Details.
Die R400-Platte dient nur zum Sichtschutz am Rider 400 Cradle.
Infoseite für alle TomTom Rider hier.

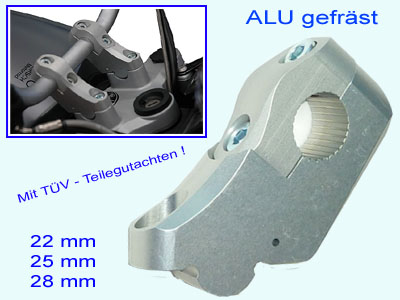

NEU: Dieser neue Artikel hat nichts mit RAM-Befestigungen zu tun, aber wir möchten ihn euch nicht vorenthalten. MV-Motorradtechnik liefert diese Rohrlenker Adapter ebenfalls für die 3 üblichen Lenkerdurchmesser. Der Lenker kommt dabei 50 mm näher zum Fahrer und ca. 25 mm höher. Das hat sich oft als optimal erwiesen.
Im Shop vorerst als versandfreier Artikel (Deutschland): MV-90002.


79.

80.

Sehr elegante, gut abgerundete Kugel für einen Rollerspiegel, oder für eine Querstrebe. Artikel: RAM-Kugel-3.

Im Vergleich zu einigen anderen Kugeln, ist diese gummiert.
Diverse Einlegeteile für andere Durchmesser gehören zum Lieferumfang.
Für 9,5mm bis ca. 16mm.

Im Shop findet ihr dieses eloxierte, elegante Teil als Artikel: RF-Kugel-3. Im Bild links ist XIR-25-M5 montiert (TomTom-Rider)

Passt für 14 mm VESPA Spiegel. Und auch am 28,5 mm Lenker.
Im Bild 134 jetzt auch in verchromter Ausführung.

Sehr gut kombinierbar mit dem XIR Adapter aus Bild 74. Beispiele


81a.

81b.

Klickt mal ins Bild - steckt viel Arbeit drin...
Diese Art Schellen sind für die neuen Adapter aus Bild 75 angedacht.
Nicht zur Verwendung mit einem RAM-Mittelteil.
Vielleicht habt ihr schon eine L4D, oder eine P4 Schelle, dann könnt ihr den “Aufbau” nachrüsten.Oder eine entspechende Schelle OHNE-4D (ohne Dämpfer) bestellen.
Im Shop als: AP-RAM-L4D, bzw. AP-RAM-P4 (wahlweise mit Schelle)


In dieser Art entstehen gerade wieder einige neue Teile. Am Fahrzeug muss eine glatte, oder gummierte 25mm Kugel (ohne O-Ring) montiert sein. Darauf werden die Adapter, wie XIR-25-4D, mit einer Überwurfmutter befestigt.
Die Neigung ist in einem weiten Bereich einstellbar.  Siehe auch: XIR-25-M5 bzw.: XIR-25-QUAD, oder sucht im Shop nach: XIR-

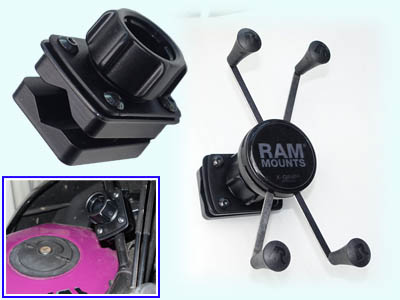

Wer keine Dämpfer braucht, nutzt evtl. die Distanzplatte: AP-3830-XIR



81c.

81d.

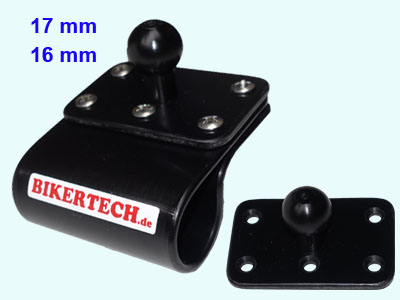

Ähnlich Bild 81a.. Nun auch mit 17mm (16mm) Kugel. Es können die passenden Halter aufgeklickt werden. Beispiel im Detailbild
Im Shop als Artikel: AP-17mm-P4.

Hinweis: Unsere Schellen und Platten sind aus 3mm Kunststoff.
Eine alternative Schelle mit 17mm BRODIT-Kugel im Bild 136+139.


Wie im Bild 81b, jedoch mit kleineren Kugeln. derzeit 16mm (Navigon), oder 17mm (Garmin).
Auf unterschiedlichen Adapterplatten montiert. Lochabstand:
28_28mm Artikel: AP-RAM-L4D für L4D-Schellen , oder
44_21mm Artikel: AP-RAM-P4 für P4-Schellen



82a.

82b.

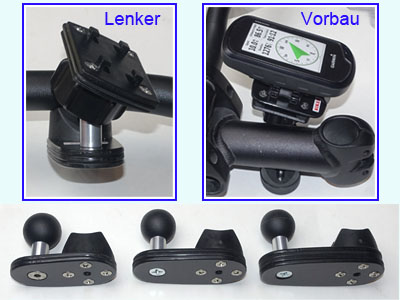

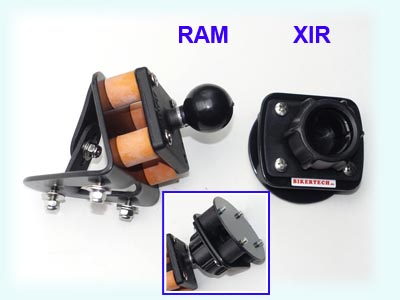

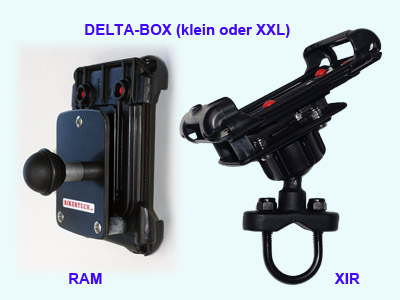

Die neuen XIR Adapter könnt ihr mit einigen BS-zentral-D Dübel verwenden. Leider nur mit denen, die keinen O-Ring haben. Bei einigen Größen geht es nicht. Am besten vorher anfragen.

Noch ist der Adapter nicht so komplett im Shop, jedoch lieferbar.
Siehe Bild 8 und Artikel: XIR-25-M5, bzw.: XIR-25-4D


Hier ist eine Garmin Halteklammer für ein ZUMO 390 am XIR-25-4D Adapter montiert.
Den Adapter gibt es mit, oder ohne Gummidämpfer. In einer schmalen, oder einer breiten Ausführung.

Klickt auch hier ins Bild für Details


83.

84.

Beim Artikel: RAM-Klemme-2, könnt ihr viele Einzelteile auswählen.

Die Halbschale einzeln ist der Artikel: RAP-319U .
Abdeckkappen, einzelne Muttern und Gummiunterlagen, findet ihr beim Artikel: RAM-Teile.


Ihr habt schon eine 25mm Kugel evtl. als RAM-Klemme-2 am Lenker? An den gummierten, originalen RAM-Kugeln hält der XIR Adapter sehr gut. Im Bild ein Adapter, auf den viele Taschen (Interphone) passen.

Der einzelne Adapter oben, ist der Artikel: XIR-3-Krallen
Siehe auch Bild 87, 88, 89 + 90


85.

86.

Mit der RAM-Kugel-M6 vom Bild 61, steht ein Innengewinde zur Verfügung.
Für Außengewinde könnt ihr eine Madenschrauben wie M6-VA eindrehen, oder RAM-Kugel-AG wählen.
Der Adapter mit 4 Dämpfern ist der Artikel: XIR-25-4D


Hier im Bild sind auf der RF-Klemme-3830 weiche Gummidämpfer mit M4-Innengewinde montiert. Im Bild 97 ist es eine RAM-Kugel.

Gut geeignet für dünne Streben von (10) 12 bis 16 mm.


87.

88.

Klickt mal ins Bild.  -  Hier sind verschiedene Adapter auf der BS-Kugel-25 montiert. (das ist eine ohne O-Ring !)
Z.B. der XIR-25-QUAD, oder XIR-4-Krallen Adapter, oder der XIR-25-M5

Bei Bedarf gebt in einer Anfrage die Bildnummer an.

Hinweis: auf gummierten Kugeln kann man das Oberteil nicht so leicht verdrehen, wie auf Kugeln aus Kunststoff. Alles hat seine Vor- Nachteile.


Wenn eine Kugel einen O-Ring hat, ist es nicht möglich diesen Adapter zu verwenden. Wenn der O-Ring allerdings abgenommen wird und ihr ein wenig “rohe Gewalt” ausübt, dann könnt ihr die Kugel eindrücken.

Damit kann man viele Teile in Verbindung mit diesem genialen Adapter nutzen. Auch den Artikel: MV-6-Kant aus Bild 11.


89.

90.

Den XIR-4-Krallen Adapter gibt es auch mit dem Aufsatz 1466-4QF, der die Umrüstung zum QUICK-Fix System (4QF) ermöglicht. Die Bedienung ist dadurch vereinfacht und kein Kraftaufwand erforderlich.

Ihr erspart euch also auch hier das RAM-Mittelteil und alles bleibt flach.


Die RAM-Schalen haben eine 2-Loch Befestigung im Abstand von 48 mm. Sie können direkt auf den XIR-4D-48mm Adapter geschraubt werden. Auch der iBracket Halter von Touratech passt hier.

Hinweis: Wer einen Tankrucksack nutzt, sollte doch besser mit dem RAM-Mittelteil arbeiten, um in die Höhe zu kommen


91.

92.

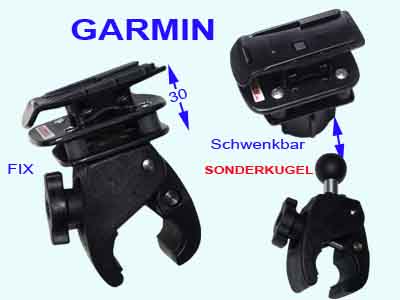

Ein Garmin Oregon, GPS 64, eTrex 30 u.ä., wird hier direkt auf eine stabile RAM-Schelle montiert. Links im Bild ist es die nicht schwenkbare Schelle: RAP-400-Garmin. Ihr gebt die Ausrichtung an.

Rechts ist das Oberteil butterweich schwenkbar und damit sehr schön  der Ablesewinkel einstellbar, weil wir eine SONDERKUGEL montieren, die nicht stark gummiert ist. Artikel: XIR-Garmin.


Mit folgenden Artikel auch realisierbar: XIR-4-Krallen und 1641-Co-Or bzw. RI-Garmin


Für alle DELTA-Boxen (Infoseite) bieten wir nun einen Adapter an, damit ihr die Box DIREKT auf einer 25mm Kugel montieren könnt.

Ohne ein Mittelteil - richtig gesehen ! Die Box ist wunderschön drehbar / schwenkbar. Besonders, wenn sie auf einer Kunststoffkugel ohne O-Ring montiert wird.

Im Bild ist an der Delta-Box-XL mal der 2-Fach Adapter RAM-B-230 montiert. Die Box kann auch direkt auf einer RAM-Klemme sitzen.


93.

94.

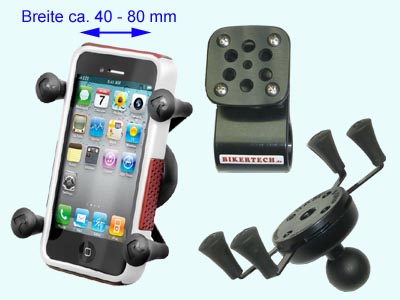

In diesen GRIP Halter, der das Gerät mit extrem weichen (klebenden) Gummies festhält, passen viele Geräte.
Im Shop: RAM-XGRIP-1 - oder für größere Geräte: RAM-XGRIP-2
Für die Ausführung ohne RAM-Kugel, haben wir eine Adapterplatte gefertigt, um den Halter auf einer Schelle, oder an einer Strebe, wie im Bild 98 zu montieren. Siehe auch Bild 116

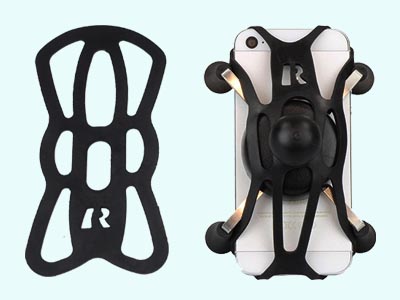

Im RAM-XGRIP-1 Halter, kann mit der Gummisicherung XGRIP-STRAP das Gerät an den Ecken fest geklemmt und zusätzlich gesichert werden. - Wenn an die Unterseite Moosgummi o.ä. geklebt wird, verdreht sich das Oberteil noch weniger. Abmessungen

In diesem Video sieht man mal, wie einfach ein Gerät eingelegt wird.


95.

96.

Für Honda CBR 1000 - Der Hersteller fertigt diesen Artikel nicht mehr
Für Steuerrohrmontage mit 28mm Durchmesser. Klemmung mit Madenschraube (quer durch).
Im Shop als: MV-Kugel-8.

Aus ALU gedreht + eloxiert mit Kunststoffkugel und O-Ring


In Kürze - RF-Klemme-4
Für Lenkermontage bis 40mm Durchmesser.
Bei Bedarf anfragen. Kommt dann in den Shop.
Folgende Sonderabmessungen auf Anfrage: 35, 38, 45 und 50mm

Aus ALU gefertigt und eloxiert - Kugel aus ALU, Bügel ummantelt.


97.

98.

Der Artikel RF-Klemme-3830 wäre die stabilste Befestigung, die wir euch für Spiegelstangen, oder Querstreben (ca. 12-16mm) anbieten können.
Die aus ALU gefräste und eloxierte Klemme können wir auch mit einer RAM-Kugel liefern. Die Klemmung erfolgt auf 50mm Länge. Das hält !

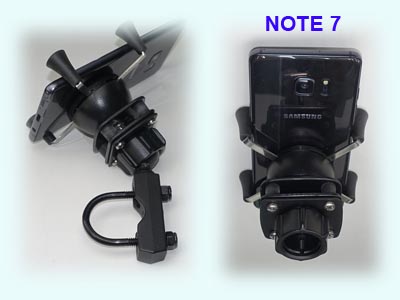

Der XGRIP Halter kann bis zu 80mm breite Geräte recht gut einklemmen. Ohne ein Mittelteil könnt ihr ihn direkt auf eine glatte 25mm Kugel montieren! Fixierung erfolgt mit der Überwurfmutter.

Klickt ins Bild für Details. Jetzt im Shop als: XIR-XGRIP


99.

100.

Mit dem Artikel RF-Klemme-3038-4D kann nun auch ein ZUMO 390 an einer waagerechten Strebe montiert werden.
Das Lochbild ist mit dem Adapter AP8_3830 um 90 Grad gedreht und 4 Gummidämpfer mit M4-Innengewinde sind montiert


Ganz neu im Programm für die älteren 1200GS. Aus ALU gefräst + eloxiert: 25mm Kugeln für das Cockpit: RF-BMW-07 + RF-BMW-08

Das wäre eine Alternative zu den Haltern aus Bild 22.


101.

102.

Wer auf ein saubere Verarbeitung Wert legt, kann diesen Adapter verwenden. RF-347 ist aus ALU gefertigt und eloxiert.

Dieses Teil gibt es auch in verchromter Ausführung. Siehe Bild 145.
Original RAM Mount im Bild 18, aber nicht so gut verarbeitet wie dieser.
Einfachere, alternative Ausführungen im Bild 108.


Auch solche exotischen Sonderteile können wir auf Wunsch beschaffen. Im Bild oben links eine Möglichkeit, um eine Halterung anstelle des Spiegels einer BMW-1000RR zu montieren.

Die gefrästen ALU Aufnahmen für den GOPRO Klickadapter gibt es in schwarz, oder verchromt. Preise auf Anfrage. (Bildnr. angeben)


103.

104.

Diese RAM-Mount-Schelle, ist der Artikel RAP-400. Die 25mm Kugel kann man abschrauben. (oder auch mit C-Ball = 38 mm Kugel)
Wir haben spezielle Adapterplatten, um direkt ein Navi daran zu montieren. Z.B. auch ein OREGON auf der Schelle: RAP-400-Garmin.


Hier ist der Adapter XIR-4-Krallen auf der 25mm Kugel der Schelle RAP-400 montiert.
Im Shop sind noch andere Varianten mit dieser RAM-Mount-Schelle.
Z.B. mit einer 4-Krallenplatte als Art.: RAP-400-1642, oder die feststehende Schelle vom Bild 140.


105.

106.

Beim Adapter XIR-1658, könnt ihr die Kombination mit der RF-Kugel-3 (links im Bild), direkt in einem Artikel bestellen. Der passt auch auf die Original RAM-Kugeln. Oben kann eine Navitasche geklickt werden, wenn sie zu diesem Klicksystem (AIV) passt. Klickt ins Bild für Details.
Für kleinere Durchmesser ab 10mm, gibt es das Unterteil RF-Klemme-3830 aus Bild 97.


Mit dem RAM-AIV Adapter, könnt ihr viele Artikel, wie NAVI-Taschen, mit dem entsprechenden Gegenstück, direkt an das RAM-System adaptieren.

Die Kugel ist zwar ein wenig kleiner, aber leicht gummiert und hält sicher im RAM-Mittelteil.  Klickt ins Bild für Details


107.

108.

NEU: Hier ist auf einer neuen Schelle ein XIR-4-Krallen Adapter montiert.
Alle Teile sind aus leichtem Kunststoff gefertigt. Die Schelle mit der 25mm Kugel, ist unterhalb vom Vorbau montiert.
Das Gerät ist optimal einstellbar! Besser als auf den Kugelkopfschellen.

Bei Bedarf anfragen - kommt dann in den Shop.


Mal wieder neue Adapter wie: RAM-1642-BT und RAM-3830 um am Lochmuster 30x38mm etwas zu montieren.

Links im Bild ist es die 4-Krallen Klickplatte 1642 und rechts ist der QUICK-Fix Adapter 1466-4QF.
Klickt ins Bild für Details zu diesen leichten Kunststoffteilen.

109.

110.

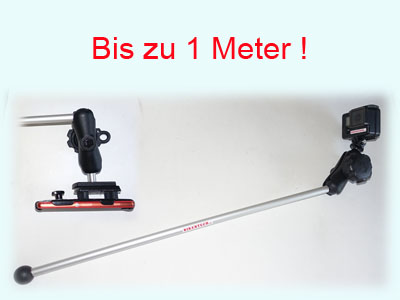

Wo wollt ihr eure GOPRO, oder das Smartphone montieren?
Auch 1 m Länge wäre kein Problem.

Wir bieten nun 3 verschiedene Ausführungen in 13cm Länge, oder auch in eurer Wunschlänge. Siehe Artikel: RAM-B-230-BT


NEU: Mit dem Artikel MV-Capo-1 bekommt ihr eine Strebe mit 25mm Kugel direkt in den Sichtbereich montiert.

Am Durchmesser von knapp 15mm könnte man auch andere Schellen, oder weitere Kugeln montieren.


111.

112.

NEU: Bei einigen BMW und HARLEY + DUCATI Modellen sind statt der bisher üblichen M8 bzw. 5/16” Schrauben, nun M10, bzw. 3/8” Schrauben verbaut. (Ca. 9.5mm beträgt der Gewindedurchmesser.)

Im Shop nun als Artikel: BS-Kugel-10 (Kugeldurchmesser = ca.25mm)

Die verwendete Schraube muss dann ca. 20mm länger sein!
Aus Stahl (schwarz) und aus Edelstahl (blank), können wir derzeit welche liefern: Zollschraube-10, die ihr evtl. kürzen müsst.


Beim Artikel: BS-Kugel-10, könnt ihr jetzt auch eine Ausführung aus Edelstahl auswählen. Die ist ebenfalls ca. 25mm im Durchmesser, hat aber einen kleineren Zapfendurchmesser.

Noch haben wir keine Zollschrauben aus Edelstahl im Angebot. Ebenfalls keine Kappen für solche Schrauben. An der Lenkerklemmung wäre es ratsam verzinkte Schrauben mit ausreichender Festigkeit zu verwenden!

113.

114.

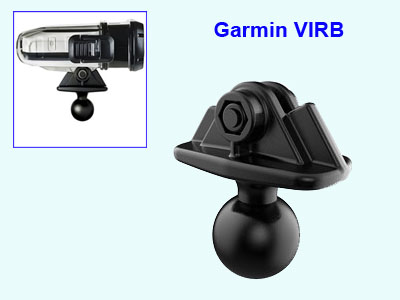

Diesen Original RAM Mount Adapter mit 25mm Kugel, für die Garmin VIRB Kamera,  findet ihr im Shop unter: VIRB-RAM


In unseren neuen Adapter RF-3830-XIR könnt ihr eine 25mm Kugel einklemmen. So ist hier der XGRIP Halter montiert.
Beim Artikel können 2 Größen der XGRIP Halter gleich mitgewählt werden. Zur weiteren Sicherung, nutzt doch noch den XGRIP-STRAP.


115.

116.

Eine Schelle ähnlich RAP-400, können wir euch auch mit den X-Grip Haltern in verschiedenen Größen liefern. Die Kugel hat hier nicht den Durchmesser von 25mm.

 Siehe: RAP-400-XGRIP

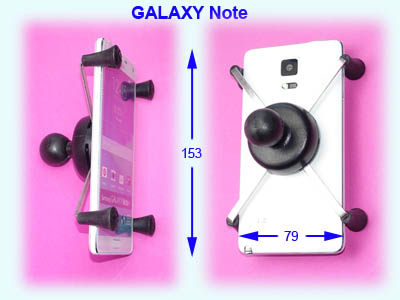

Der RAM-XGRIP-2 Halter hier mal mit einem Galaxy Note 4.
Durch das super weiche Gummi, wird das Gerät recht sicher in dieser Art Halter eingeklemmt.

Klickt ins Bild für Details.


117.

118.

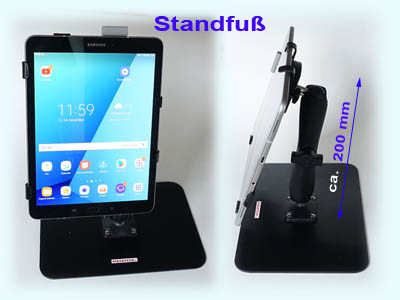

Jetzt neu im Shop: Der Standfuß mit RAM-Kugel: RAM-FUSS-1. Damit könnt ihr euren TomTom-Rider auch mal am Küchentisch programmieren, oder ein Smartphone, oder wie hier ein SA-TAB-S3 (großes Tablett), in eine “gemütliche Position” bringen.


Mal wieder ein neuer Artikel, für Werte von 10 bis 150 €

Verschenkt doch mal einen GUTSCHEIN und nennt dem Beschenkten eure Rechnungnummer, damit er ihn bei seiner Bestellung einlösen kann. Es ist nur ein virtueller Artikel - ohne einen Postversand.


119.

120.

NEU: Beim Artikel: SG-Kugel-6 könnt ihr zwischen 2 Ausführungen wählen und evtl. die passende Schraube für eure Anwendung finden.

Die Kugeln lassen sich mit 6mm Schrauben montieren. Vielleicht passt die Kugel mit dem Zapfen, auch an euren RIZOMA Spiegel.


Bisher wurden mehrere RAM-Mount Teile benötigt, um z.B. eine LUPE (Bild 50) zu montieren. Mit dem Adapter 1630-XIR geht es einfacher.

Auch könnt ihr eine Halteschale mit 25mm Kugel, auch mal schnell an eurer Fahrrad montieren, ohne das RAM-Mittelteil.


121.

122.

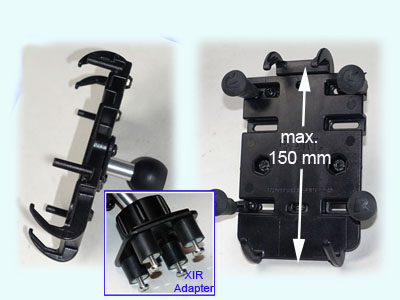

In diese verstellbare Halterung RAM-PD3-VAR, passen sicher viele Geräte (ähnlich der DELTA-Box - siehe rechtes Bild).
Im Bild mit unterschiedlichen Adaptern. Klickt ins Bild, um noch andere zu sehen.
NEU: Jetzt ist auch ein Adapter für das 4-Krallen (Quick.FIX System verfügbar (-4QF). Auch einzeln, falls ihr den Halter bereits besitzt.


DELTA-Boxen sind im oberen Bereich flexibel und so klemmen sie fast alle Smartphones und schützen sie ebenfalls rundherum.
Im Bild seht ihr: DELTA-RAM und DELTA-XIR

Klickt ins Bild, um zur Infoseite zu gelangen. Es gibt noch viel mehr!


123.

124.

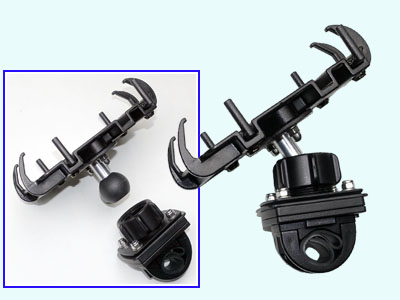

Diese 1630-XIR-PD3 Komplett-Halterung kann sehr schön weich an der 25mm Kugel für den optimalen Ablesewinkel eingestellt werden.
auch hier ist die 1630-XIR Schelle mit dem XIR Adapter im Lieferumfang.
So tief bekommt ihr das mit einem RAM-Mittelteil nicht montiert !
Andere Adapter einfach mal anfragen.

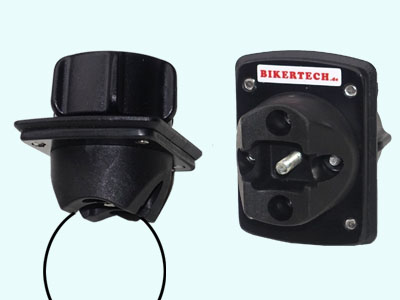

3 Größen - Im Shop als: RK-Kugel-XIR

Eine “Kugelkopfschelle” die nicht hoch aufträgt und auf der sich ein Gerät schön weich einstellen lässt. Klickt ins Bild für Details.
Die mittlere Ausführung sollte fast immer richtig sein.

125.

126.

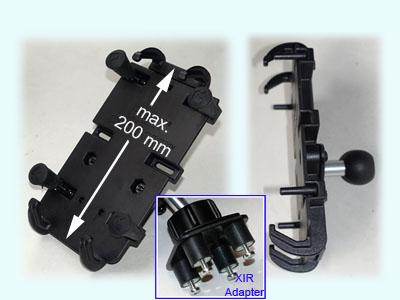

Hier ist am Halter RAM-PD3-VAR eine 25mm Kugel montiert und das 156mm lange BV 8000 Outdoorhandy eingelegt.
 (das BV 6000 passt mit 153mm noch hinein)

Mit “Krampf” geht es gerade noch so.
Empfehlung: 154 bis 155 mm sollte nicht überschritten werden, um ein Gerät problemlos einzulegen.


Dieser Schwanenhals RAM-SHA-1 hat auf jeder Seite einen Adapter mit 48mm Lochabstand montiert.

Sucht im Shop nach “ 48mm “. Er könnte an ein RAM-Mittelteil, oder auf die Schelle: RK-RAM-48mm montiert werden. Oder direkt ins Cockpit und darauf eine AP0-X-Loch Platte mit Dämpfern - GD-15...


127.

128.

Dieses ist der LC8-zentral Halter mit orangen Dämpfern und montierter RAM-Kugel (B-347). Hier ist ein XIR-25-M5 Adapter verbaut, um ein Rider 400 zu befestigen. Bei einer nicht so stark gummierten Kugel wie Artikel: RAM-3830, wäre die Verstellung noch einfacher und besser für Smartphones geeignet. Ein XIR-25-QUAD Adapter kann natürlich auch verwendet werden. Mehr Infos zum LC8-zentral Halter hier.


Hier ist eine Kugel mit der Distanzbuchse an der Lenkerklemmung montiert. Im Shop zu finden unter: RAM-B-272-M8

Auf den Adapter XIR-25-M5 ist ein Cradle vom TomTom Rider aufgesteckt. Ein RAM-Mittelteil wird nicht mehr benötigt !
Mehr Infos zu anderen Befestigungsmöglichkeiten hier.


129.

130.

Auf diese stabile RAM Mount Schelle, haben wir hier einen XIR-Adapter montiert. Es können RAM-Schalen oder andere Geräte mit einer 25mm Kugel, ohne ein RAM-Mittelteil verwendet werden. Hier: RAM-1642

Im Shop ist es die neue Schelle: RAP-400-XIR. Passt bis max. 38mm.

Normalerweise hat diese Schelle ja eine Kugel. Dann wäre es der Artikel: RAP-400 wie aus dem Bild 103.


Um eine Smartphoneschale mit dem Lochabstand 38x30mm zu befestigen ist dieser Adapter genau richtig.
Es ist kein RAM Mittelteil mehr erforderlich.
Auf glatten Kunststoffkugeln (natürlich ohne O-Ring), kann ein Gerät leicht in eine andere Position gedreht werden. Auf gummierten 25mm Kugeln muss die Überwurfmutter gelöst werden und es ist mehr Kraft erforderlich.
Im Shop ist es der Artikel: XIR-25-10mm.
Ähnlicher Artikel mit Verstärkungsplatte siehe Bild 81b, 82a + Bild 85
Wollt ihr kürzere Dämpfer, dann bestellt auch: WEICHE-4D


131.

132.

Das ist derzeit noch kein Artikel im Shop, wäre jedoch in der Art schon lieferbar. Klickt ins Bild für Details. Bei Bedarf anfragen.
Hinweis: Der Adapter verfügt über keine Verriegelung gegen Verdrehen.

Das gleiche gilt für den Quad Lock Wall Mount.


Der Artikel: RAM-Klebe-2 bietet eine Fläche von ca. 42x42 mm, um eigene Teile aufzukleben. (entspricht der Größe von QUAD-Lock)

Im Lochbstand 28x28mm können einige unserer Halteschalen montiert werden. Auch in Verbindung mit Gummidämpfern wie GD-10.
Eine größere Platte findet ihr beim Artikel: RAM-VESA-Sonder.


133.

134.

Und wieder neue, verchromte, schicke Teile.  Siehe Art. B-202-CHROM


Die polierte “Chromoptik” kommt auf den Fotos leider nicht so ganz hervor. Artikel: RF-Kugel-3-CH.


135.

136.

Mit diesem Artikel habt ihr ein M8 Innengewinde zur Verfügung. Der Halter für 32mm Durchmesser, kann mit, oder ohne 25mm-Kugel bestellt werden. Ideal für die XIR-Adapter aus Bild: 75, 82a, 89, 90, 98 u.ä.
Jetzt im Shop als: BS-Trapez-25-sw.
Mit fester GUMMIFOLIE-2 auch für kleinere Durchmesser.

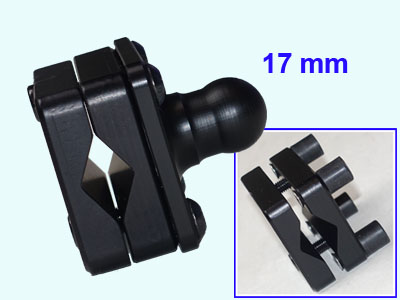

Bei der RF-Klemme-17mm ist der Brodit Adapter BR-Kugel-17mm mit der 17mm Kugel montiert.

Bei der Montage an einer 10mm Strebe müsste etwas Gummifolie unterfüttert werden. Passt aber bis 16mm Strebendurchmesser.


137.

138.

Dezember 2018 - Im Bild 91 sowie 104 sind diese stabilen RAM-MOUNT Schellen gezeigt. Wenn eine glatte, nicht gummierte Kugel montiert ist, lassen sich diese XIR-Kugeladapter sehr gut verstellen, um eine Kamera auszurichten.
Die Montage erfogt direkt auf einer 25mm  Kugel (ohne ein Mittelteil) !

Der erforderliche Adapter ist als Artikel: XIR-QUAD im Shop zu finden.


Wie im Bild 137, aber es ist ein GO-Tripod montiert.
Damit könnt ihr eine Kamera (hier GOPRO HERO 7) direkt auf einer 25mm Kugel montieren.

Die Möglichkeit fiel mir leider erst im Dezember 2018 ein, und wurde gleich mehrfach bestellt - DANKE.

Im Shop als Artikel: XIR-TRIPOD.  Siehe auch RAM-Saug-XIR


139.

140.

Februar 2019 - Hier ist auf der stabilen RAP-400 Schelle eine 17mm BRODIT Kugel (Art. BR-Kugel-17mm) montiert.. Damit können die KFZ Halter (cradles) wie vom Garmin NÜVI, oder ZUMO direkt aufgedrückt werden.
Da es die ZUMO 660 Motorradhalter von Garmin nicht mehr gibt, wäre das eine Alternative für den ZUMO-6-KFZ Halter.
Artikel im Shop: RAP-400-17mm


Nichts ist unmöglich. Jetzt ist es uns auch gelungen auf die wirklich stabilen RAM Mount Schellen einen Adapte für das 4-Krallen Quick-FIX System - “aufzupflanzen”.

Kommen auf Anfrage dann auch in den Shop. (bisher gab’s nur die: RAP-400-1642, mit separatem Quick-FIX Adapter - 1466-4QF.

Und garantiert mal wieder eine Schelle, die ihr nur hier findet.

Diese Schellen haben zwar keine 25mm Kugel, sind aber von RAM MOUNT aus den USA und sehr stabil - darum sind sie hier mit aufgelistet.


141.

142.

Und weiter im Text (ich habe gerade meinen Flow ;-) im Schellenbau...
Beide Schellen sind für das QUAD-Klicksystem.
Folgende Artikel können z.B. befestigt werden: DELTA-QUAD oder QUAD-25-1, oder QUAD-CAM-TRI.
Klickt einfach ins Bild um weitere, von vielen zu sehen.


Mit dieser Schelle könnt ihr nun zwischen der Aufnahme am Helm (wie mit CAM-Helm-K6, oder CAM-1642) oder einer Lenkerbefestigung wie mit dem QUAD-BLOC wechseln.

Und garantiert alle diese Artikel - nur bei BIKERTECH ;-)

143.

144.

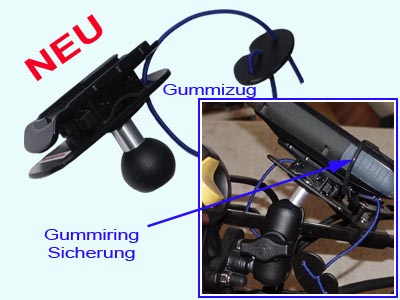

Bei RAMMOUNT heißt so ein ähnlicher Artikel: RAM-HOL-GA76U.
Wir haben hier den Original Garmin Halter mit einer 25mm Kugel kombiniert - passend zum RAM-System. - Klickt ins Bild für Details
Im Shop nun als Artikel: RAM-Garmin-BT (doppelte Sicherung !)
Die Gummizugsicherung GUM-SI-0 wird um den Lenker und durch eine Öse am Gerät geführt. Mit dem Gummiring wird das Gerät noch sicherer im Halter fixiert.

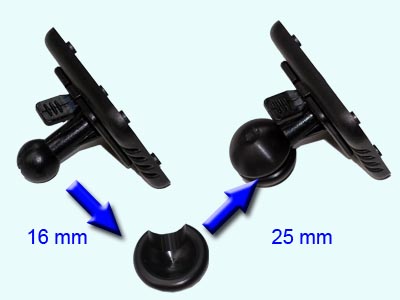

Um eine 16mm Kugel an das RAM Mount System zu adaptieren, kann sie mit 2 speziell angefertigten Halbschalen auf 25mm gebracht werden.  (Leider nicht für andere Durchmesser verfügbar).

Verwendbar für viele GIVI Taschen u.ä..
Im Shop als Artikel: HS-16_25

145.

146.

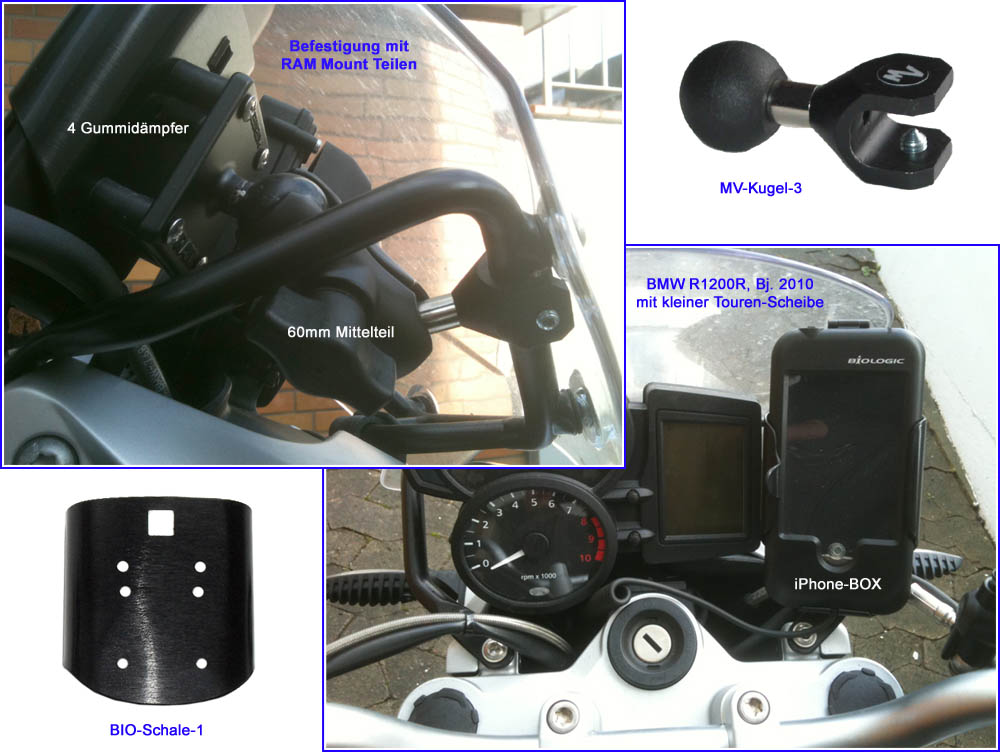

RF-347 ist aus ALU gefertigt und verchromt, bzw. schwarz eloxiert.
Hier sind 4 Gummidämpfer montiert.

Kommt bei Gelegenheit auch mal so komplett in den Shop. Solange bitte die GD-10 Dämpfer separat bestellen.

An vielen unserer Halter ist eine 25mm Kugel montiert. Die Kugeln aus Kunststoff, sind nicht kleiner als 25mm. Aber mittlerweile fertigt RAM MOUNTS (ja so heißen die seit einigen Jahren...) Kugeln, die doch erheblich kleiner als 1 Zoll und sogar kleiner als 25,0mm sind. Das führt dazu, dass diese im XIR-Adapter keinen ausreichenden Halt finden, auch wenn die Überwurfmutter stramm angedreht wurde. Als Abhilfe haben wir viel ausprobiert und können jetzt eine 3mm dicke, gefräste Scheibe liefern, die sich in die Gummierung klemmt und den Halt erhöht. Artikel :XIR-STOPP


147.

148.

Auf den Originalen 85mm Saugnapf ist keine gummierte Kugel montiert. Damit ist der XIR-TRIPOD Adapter sehr schön positionierbar.
Im Shop ist es der Artikel: RAM-Saug-XIR


Diese Ausführung einer 25mm RAM-Kugel, kann beim Artikel RAM-CAM-KU ausgewählt werden.
Im Bild ist die Kugel auf den Gewindezapfen des Stativs aufgedreht.

149.

150.

Auf Wunsch, könnten wir auch diesen Artikel zur Befestigung an der M8 Lenkerklemmung beschaffen. Bitte mit der Bildnummer anfragen.


Abgesägte 17mm Kugel von einem Garmin KFZ Saugnapfhalter.
Art. 17mm-Kugel-M4 Ein Teil für die Bastler.


151.

Wir sammeln für euch fast alles, was mit RAM Mount
Produkten kombinierbar ist

Und nun sind wir schon im dreistelligen Bereich.

Hier unten kommt immer mal ein neuer Artikel dazu ...

Lasst euch überraschen.

Ich dürft in einem Forum gerne zu dieser Seite verlinken,
denn das würde uns und euch helfen - DANKE

Für die aus ALU gefrästen Mittelteile aus dem Bild 2e. gibt es nun auch einen Hebel zum Feststellen, sowie zwei weitere Längen zunächst in schwarz.  Vorerst anfragen - längere Chromteile können mit etwas Lieferzeit ebenfalls beschafft werden. Auswahl bei: RF-Mittelteil


153.

154.

RAM-PD3-25mm ist ein kleiner Halter mit einer 25mm Kugel, der schnell vom Hoch- in das Querformat verdreht werden kann.
Die 4 Gummifinger sorgen für noch festeren, seitlichen Halt.

Der Adapter XIR-25-4D, erlaubt die Montage auf dem Abstand 38x30mm.
Er kann beim Artikel gleich mit ausgewählt werden.
Damit ist eine Montage auf jeder Fläche möglich.


RAM-PD4-25mm ist ein Halter mit einer 25mm Kugel, der schnell vom Hoch- in das Querformat verdreht werden kann.
4 Gummifinger gehören auch beim großen Halter zum Lieferumfang
Diese Gummifinger (Art. XGRIP-GUM-1) könnt ihr auch einzeln für oben und unten nachrüsten.

Gebt den Montageort an, damit wir Schrauben in der optmalen Länge
liefern


155.

156.

Ihr habt ein M8 Innengewinde am Fahrzeug (klickt ins Bild) und wollt eine 17mm Kugel daran montieren?  Hier die Komponenten, womit das möglich ist, denn es gibt keine 17mm Kugell mit M8 Gewinde (nur M6). Kugel-25mm-8 und ein RAM-Mittelteil und eine Reduzierung BT-25-17, oder eben auch auf 16mm.

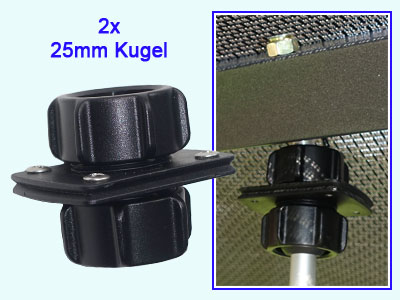

Hier sind zwei XIR-Kugeladapter aneinander montiert. An jede Seite kann eine 25mm Kugel geklemmt werden und ist schön weich einstellbar, vor allem, wenn diese nicht gummiert ist. RAM-B-230-BT

Im Shop als Artikel: XIR-XIR     (RAM-Alternative siehe Bild 2a.)


157.

158.

Der Adapter XIR-RK-Klick passt auf eine 25mm Kugel und oben kann ein Halter mit dem RK-Kliocksystem eingeklickt werden.
Wie z.B. RK-Klick-Z, oder RK-Klick-P, oder RK-Klick-38 u.ä.


Die neue Schelle RK-XIR wird mit dem stabilen Edelstahlband am Lenker, oder Vorbau, oder eurer Hollywoodschaukel befestigt.
Nun kann ein Halter mit einer 25mm Kugel eingesetzt werden.
Bei nicht gummierten Kugel ist die Neigung / Drehung schön weich einstellbar.


159.

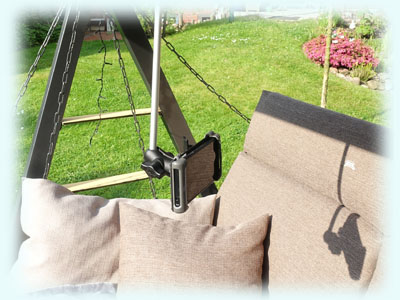

Das Kugelsystem eignet sich besonders gut, um ein Smartphone (Tablet) in der Hollywoodschaukel zu befestigen. Eine Kugel muss an das Gestell ! Sind die Rohre rund? Ihr könntet die RAM-Schelle-1 montieren.Oder so die Schelle: RK-XIR. Oder ihr bohrt ein Loch für eine SG-Kugel. Dann könnte das in etwa so aussehen. Diese Verlängerungen seht ihr im Bild 109 mit dem Artikel: RAM-B-230-BT
Hier im Bild ist eine DELTA-Box in der Ausführung: DELTA-2019-xxx an einer 45cm Verlängerung montiert. Bei Bedarf einfach mal anfragen.


Ihr seht, es gibt viele Möglichkeiten. Nun müsst ihr die benötigten Teile nur noch korrekt im Shop zusammen stellen.

In der Fotogalerie gibt es eine Kategorie: RAM-Mount Montagen - klick hier

nach oben

Fehlerhafte Links, oder falsche Verweise dürft ihr uns gerne mitteilen - danke
