Nun hat TomTom schon wieder eine neue, diesmal runde Form der Cradles gewählt. Der Abstand der Löcher ist weiterhin 38 x 30 mm.
Das Gerät kann nicht nur quer, sondern auch senkrecht genutzt werden. Mehrere Positionen sich möglich - KLICK
Wie (mehr oder weniger) stabil TomTom Teile sind, seht ihr im Bild 9.

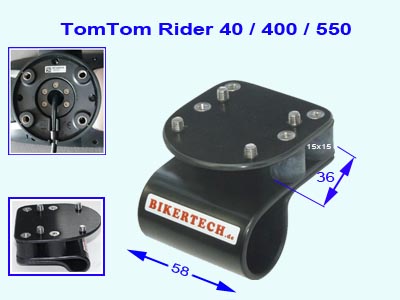

Wir haben eine der Kontur angepasste Adapterplatte gefertigt.
Für die Lenkermontage im Shop als Artikel: Tom-RIDER-400
Euren Lenkerdurchmesser könnt ihr vorgegeben.
(Bitte eine Nachkommastelle. z.B. 28,6 mm, oder 12,0mm)
Wer keine 58mm breite Schelle montieren kann, wählt evtl. den Artikel: SCHMAL - Bei einigen Fahrzeugen ist nur 56mm Platz.

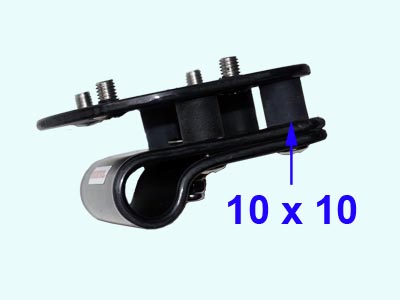

Im Bild 44 sind nur 10mm hohe Dämpfer montiert (statt 15mm).
|
Euer mitgeliefertes Cradle (Stromzuführung mit Halter-Bild 16), ist schon am Motorrad verbaut und ihr wollt das Gerät auch gerne am Zweitmotorrad, oder Fahrrad / MTB mit internem Akku nutzen?
Wir fertigen z.B. Adapter für das QUAD-Klicksystem.
Im Shop: QUAD-RIDER-400
Und weiter unten, auch für andere Klicksysteme, Siehe Bild.
oder direkt mit einer Kugel für das RAM Mount System.
|
|
3. |
4. |

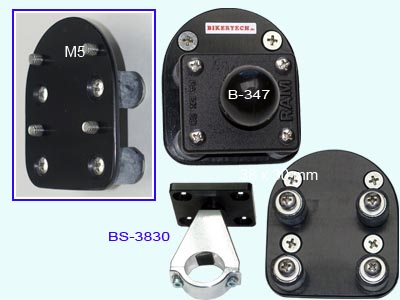

Diese aus Kunststoff gefräste Platte könnt ihr einzeln, oder mit unterschiedlichen Gummidämpfern bekommen.
Die 4-Loch RAM-Kugel (RAM-Part) kann z.B. direkt montiert werden.
Als kompletter Artikel - siehe: RAM-R400-4D
Im Shop Artikel: AP9-RIDER-400 - Klickt ins Bild für Beispiele.
Damit lässt sich ein Gerät auch auf dem 4-Loch RAM-Adapter, oder unserem BMW-zentral Halter montieren.
|

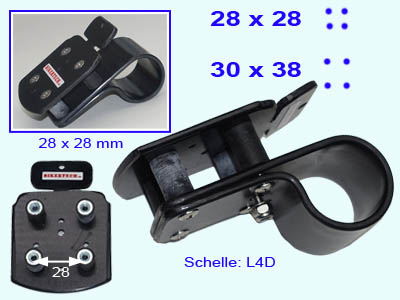

Hier ist der Lochabstand so ausgeführt, das die Platte auf eine L4D Schelle, oder auf eine glatte Fläche passt. Würde also immer fest montiert bleiben.
Das Gerät wird nur aus der Führung gezogen und könnte zusätzlich mit einer Gummizugsicherung (GUM-SI), gesichert werden.
Im Shop ist es der Artikel: 4D-RIDER-400.
Auch mit 30x38 mm, der für Bastler ganz ohne Löcher
Möglich wären auch nur 10mm hohe Dämpfer. Dann bestellt ihr einfach zusätzlich: KURZE-4D.
|
|
5. |
6. |

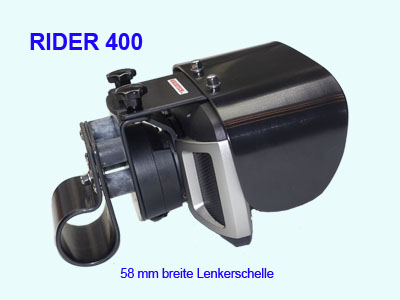

Jetzt auch mit Lenkerschelle und Sonnenblende.
Im Shop als Artikel: P4-R400-SB. Wir fertigen die Schelle direkt für euren Lenkerdurchmesserm, oder für eine Querstrebe.
Klickt ins Bild für Details
|

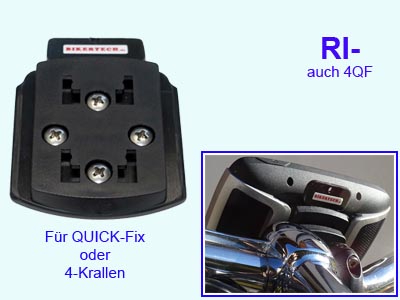

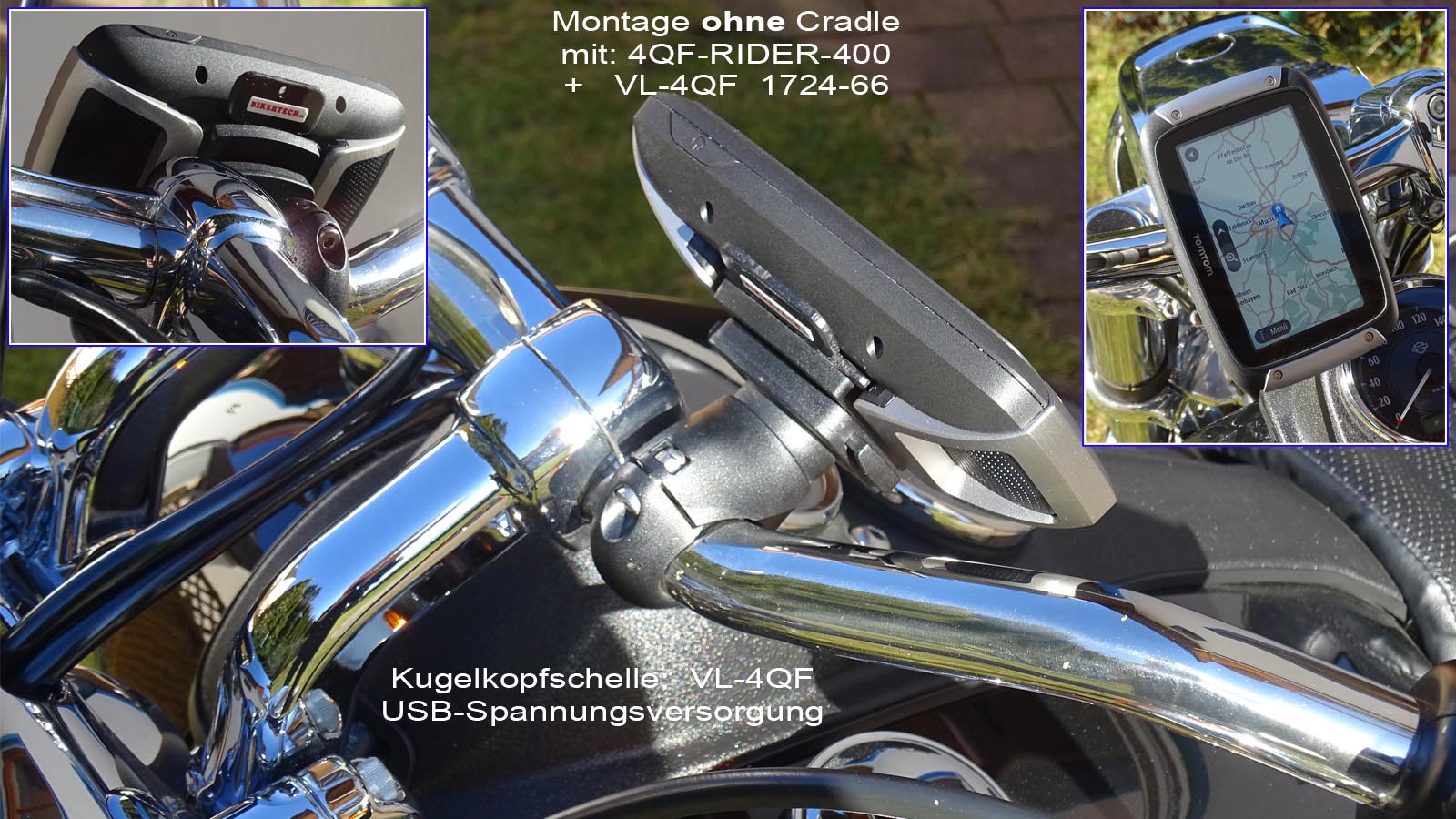

Hier mit einem Adapter für das RI-Klicksystem - bzw. 4QF (QuickFIX)
Bei dieser Ausführung können alle Schellen mit dem 4-Krallen Klicksystem verwendet werden. Z.B. 1630, oder RK-4QF u.ä..
Auch welche mit Gummidämpfern, sowie Kugelkopfschellen für den waagerechten und senkrechten Betrieb des Gerätes. Wie: VL-4QF
Oder wie im Bild 16 die Schelle: CLIP-4QF
Der Adapter ist nun im Shop als Artikel: 4QF-RIDER-400
|
|
7. |
8. |

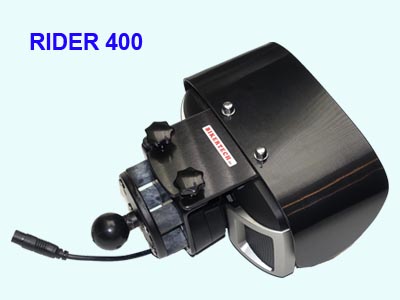

Nun auch in dieser Ausführung im Shop. Siehe Artikel: RAM-R400-SB
Habt ihr die Premium Ausführung mit Schloss ? Schaut euch auch das Bild 15 an !
Wenn das Gerät im Hochformat benutzt wird, macht diese Art Blende wenig Sinn...
|
Hier mit einem Adapter für das RK-Klicksystem. Und mit 4 kurzen Gummidämpfern.
Bei dieser Ausführung könnte sogar eine Sonnenblende montiert werden. Klickt hier, oder ins Bild.
Bisher ein Prototyp. Bei Bedarf mit der Bildnummer anfragen.
In der Art, auch für die anderen Klicksysteme möglich.
Es ist jedoch eine andere Befestigung der Blende, als bei Bild 7 !
|
|
9. |
10. |

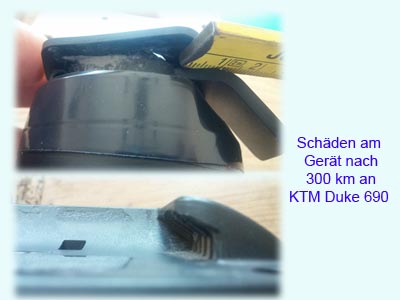

Hier hat uns ein KTM Fahrer einige Bilder zukommen lassen.
Es scheint ja so zu sein, dass das Gerät nicht sehr stramm in der Halterung (Cradle) sitzt.
Eine Lagerung mit Gummidämpfern, würde den Verschleiß minimieren. - Klickt ins Bild.
|

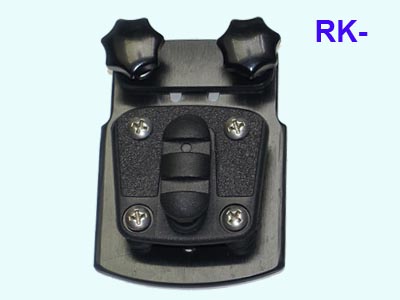

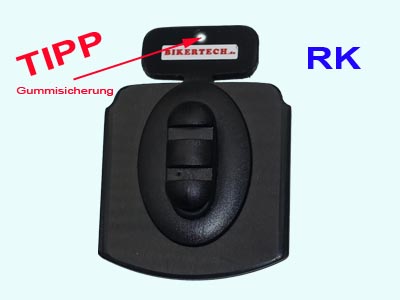

Hier für das weit verbreitete RK-Klicksystem.
Beim Artikel: RK-RIDER-400 könnt ihr auch gleich die passende Lenkerschelle auswählen.
TIPP: Geht euch das Einschieben zu leicht? Zu schwer ? - KLICK
Das obere Loch ist für eine Sicherung vorgesehen! Infos hier
|
|
11. |
12. |
So etwas gab es ja auch für die älteren Rider Geräte. Hier auch für das Rider 400 mit Dämpfer. Kommt ganz schön hoch, weil ja noch das Cradle montiert wird. Schaut mal hier: CLIP-Rider
Mit folgenden Teilen könnte man es auch bestellen: AP9-RIDER-400 plus CLIP-4D - aber ohne Dämpfer ( OHNE-4D )
In ähnlicher Art, jedoch für “ohne Cradle”, ist es im Bild 18 zu sehen.
Empfehlung zur Sicherung: Bild 14 + 24
Die neueren CLIP-Schellen sehen bald so aus.
Noch stabiler ist die Schelle vom Bild 32.
|

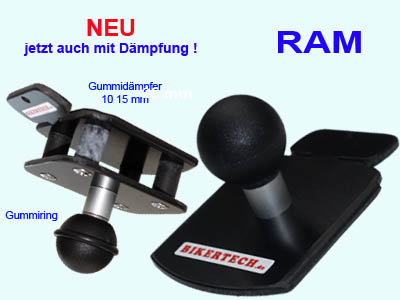

Wer sein TOMTOM mal eben am Zweitmotorrad nutzen will, ohne eine zweites Cradle anzuschaffen, kann diesen Adapter nutzen.
Im Shop als Artikel: RAM-RIDER-400 - optional auch mit Dämpfung
Statt der 15mm hohen auch mit kurzen Dämpfern.
Wir empfehlen immer eine Sicherung wie z.B. GUM-SI
Etwas ähnliches mit Sonnenblende - Prototypbild hier.
|
|
13. |
14. |
|

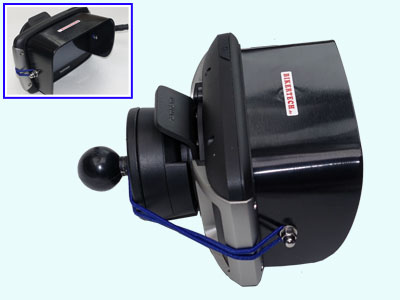

Miniblende für Rider 400, 410, 450, 500, 550 u.ä.
|

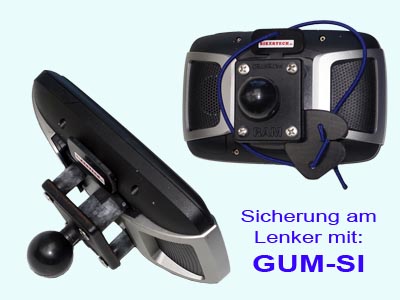

Hier ist am Artikel: 4D-RIDER-400 (Bild 4), eine originale 4-Loch RAM-Kugel montiert.
Wir empfehlen immer eine Sicherung wie z.B. GUM-SI.
Klickt ins Bild für Details.
|
|
15. |
16. |

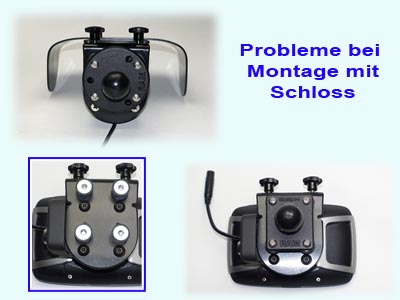

Hier ist einmal gezeigt, welche Probleme es geben kann, wenn die teurere Premiumausführung mit der Diebstahlsicherung verwendet werden soll.
Die runde Platte mit der 7-Loch RAM-Mountkugel passt nicht.
Nur das quadratische Teil RAM-B-347. Siehe: RAM-Part
Kompletthalterung im Shop: RAM-R400-SB
Stand: Januar 2016
|

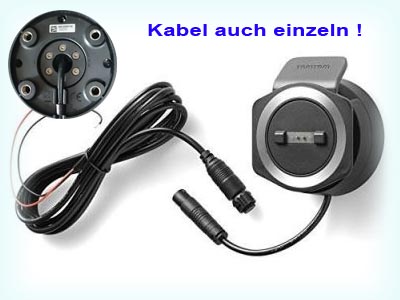

Jetzt im Shop als Artikel: R400-Bike-Mount.
Auch einzelne Kabel, an die wir auf Wunsch auch 12 Volt Stecker anlöten. Dann bestellt zusätzlich z.B. Stecker-xx
Wir haben auch eine runde Platte, um den Blick in den Hohlraum zu verdecken - wie hier. Artikel: R400-Platte
|
|
17. |
18. |

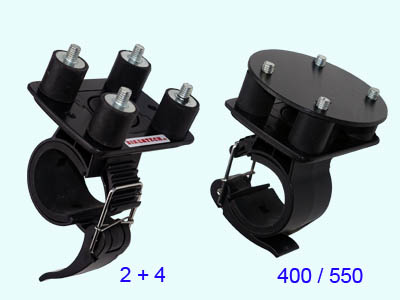

Montage dieser Schelle: Zuerst werden die Gummidämpfer in das Cradle eingedreht. Dann wird das Unterteil der Edelstahlbandschelle montiert. Anschließend die Schrauben von unten in die Dämpfer gedreht. Das Navi sitzt direkt über dem Lenker.

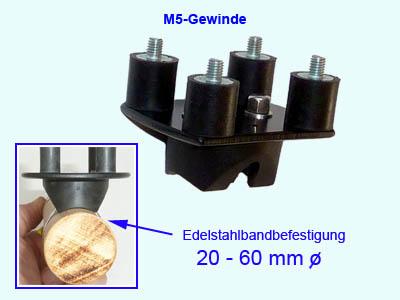

Im Shop unter: RK-4D-15 Eine zusätzliche runde Platte kann hinter dem Cradle montiert werden, damit man nicht in den Hohlraum schaut.
|

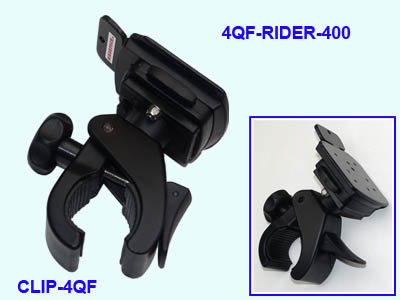

Die Schelle: CLIP-4QF hat direkt einen Adapter für das QUICK-Fix System montiert. Der Adapter 4QF-RIDER-400 aus Bild 6, kann somit abgenommen werden. Das Oberteil ist drehbar!
Eine alternative Schelle ebenfalls mit Schnellverschluss, wäre die: CLIP-1642

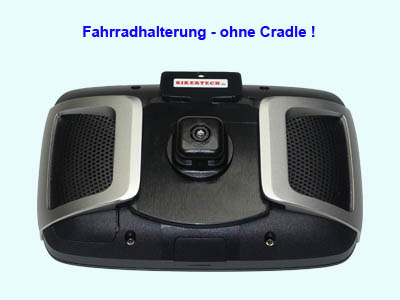

Hinweis: Bei diesen “Fahrradhaltern, nutzt man nicht das Cradle.
Die neueren CLIP-Schellen sehen bald so aus.
Neue alternative und noch stabiler: ab Bild 34
|
|
19. |
20. |

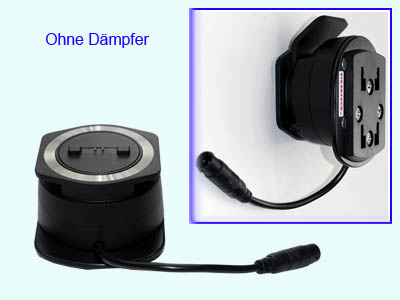

Wer möchte seine TomTomhalterung abklickbar haben und mit einer 4-Krallen Schelle montieren? - Klickt ins Bild für Details.
Im Shop zu finden unter: R400-1641 - auch ohne den TomTom Halter mit dem kurzen Anschlußkabel.
|

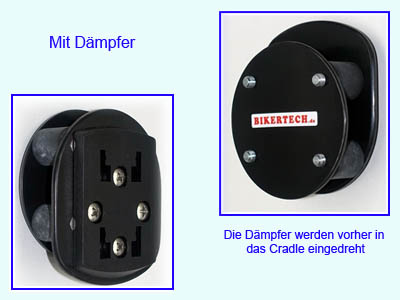

Hier wie im Bild 19, aber mit weichen Gummidämpfern. - Klickt ins Bild für Details. Jede Schelle mit 4-Krallen kann genutzt werden.
Im Shop zu finden unter: R400-1641-4D - auch ohne das Cradle, welches im Detailbild zu sehen ist. Die runde Platte ist: R400-Platte
|
|
21. |
22. |

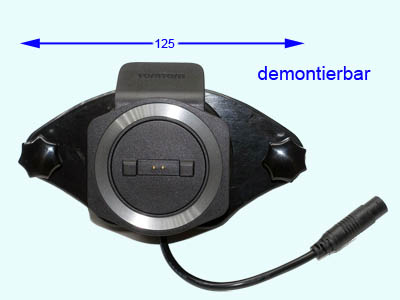

Das Cradle kann auch auf dem Demontageset DEM-2 befestigt werden.
Das Lochmuster der unteren Platte, kann z.B. zu einer Schelle passen.
Bei Bedarf mit der Bildnummer anfragen... - Klickt ins Bild für Details
|

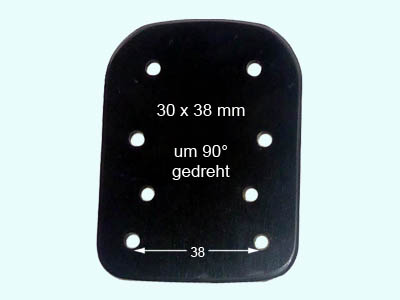

Wer sein Cradle um 90 Grad gedreht montieren möchte, kann die Platte: AP-Z3-Klick verwenden.
Ein Bastler passt sich die 4mm Löcher entsprechend an und verwendet 8 (10) mm lange Senkschrauben: M5-VA
Klickt ins Bild - KTM LC8-zentral Halter (Schloss an der Seite)
|
|
23. |
24. |

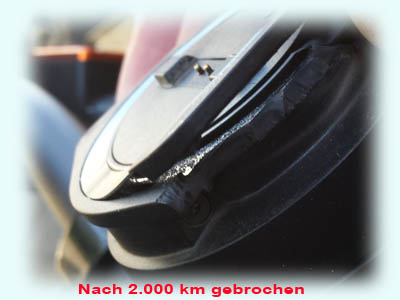

Schon wieder ein angebrochenes Rider 400 Cradle. Es scheint wohl immer an der gleichen Stelle zu brechen.
Noch haben wir einige R400-Bike-Mount am Lager.
Vielleicht ist es schlau sich so ein Teil auf Reserve anzuschaffen. Für die älteren TomTom’s werden bekanntlich ja auch keine mehr verkauft...
|

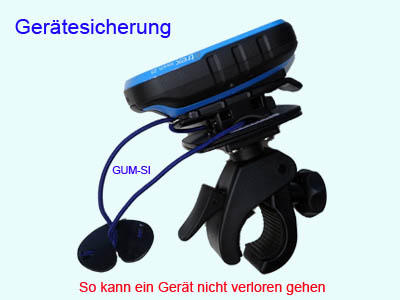

Hier ist mal am Beispiel von einem Garmin eTrex gezeigt, wie man sein Gerät zusätzlich sichern kann und sollte. Wenn eine Öse vorhanden ist, oder die Möglichkeit, die 3mm dicke Gummizugsicherung irgendwo durch zu schlingen und alles am Lenker zu fixieren. Das Gummi (hier Artikel: GUM-SI-0), wird in den Schlitz gezogen und kann so an jeder Länge verklemmt werden.
|
|
25. |
26. |

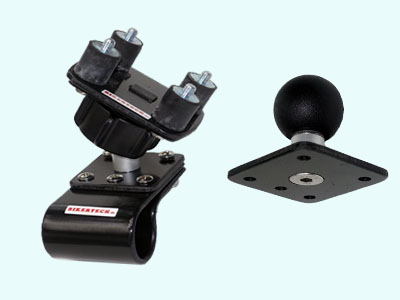

Auf eine Schelle, kann man einen Adapter mit 25mm Kugel montieren.
Im Bild ist es AP-RAM-L4D. Mit der 41mm breiten L4D Schelle.
Für den TomTom Rider, mit Cradle, wäre die 58mm breite P4 Schelle besser geeignet. Siehe rechtes Bild
|

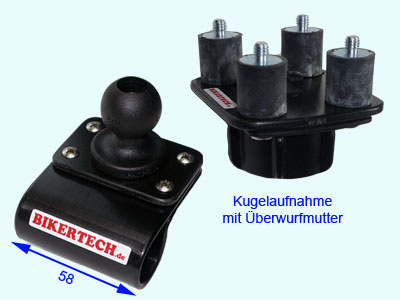

Den Artikel: AP-RAM-P4, haben wir neu in den Shop aufgenommen. Die 58mm breite P4 Schelle kann z.B. am Rollerspiegel montiert werden. Natürlich ohne das RAM-Mittelteil ! Rechts im Bild ist der Artikel: XIR-25-M5.
Klickt ins Bild - es gibt verschiedene Ausführungen.
|
|
27. |
28. |
Diese Ausführung könnt ihr beim Artikel: APR2-RAM auswählen.

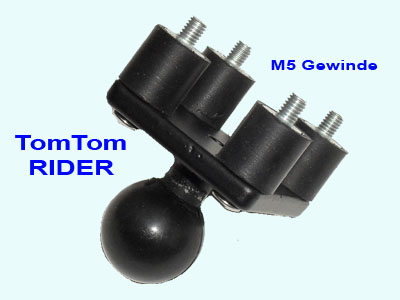

Hier sind auf den 4-Loch Adapter vom RAM-Part, 4 Gummidämpfer mit M5-Gewinde montiert. Artikel: GD-15-M5. Klickt ins Bild für Details.
Die R400-Platte dient nur zum Sichtschutz. Siehe rechtes Bild.
|
Wer die Dämpfer mit M5 Gewinde verwendet und nicht in den Hohlraum unter dem Cradle schauen möchte, kann diese 62mm große R400-Platte verbauen.
Die Gewinde sind immer noch lang genug für guten Halt.
|
|
29. |
30. |

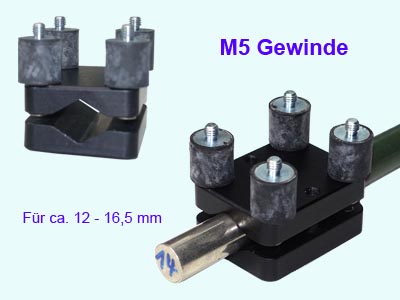

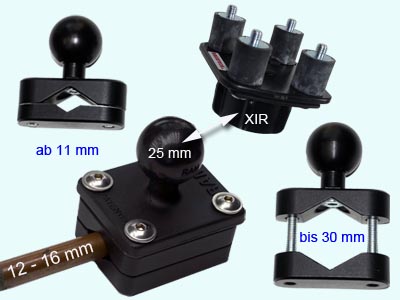

Für dünne Streben gibt es die aus ALU gefräste und schick eloxierte RF-Klemme-M5. Das Cradle kann direkt montiert werden.
Die R400-Platte aus Bild 28 könnte ergänzt werden.
|

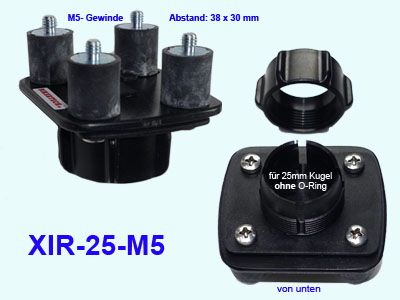

Der Adapter aus Bild 26 hier nun auch einzeln für glatte, oder gummierte 25mm Kugeln. aber ohne O-Ring. Z.B. SG-Kugel, oder auch die originale RAM-Klemme
In Shop als: XIR-25-M5 - Mit weichen Gummidämpfern von 15x15mm.
|
|
31. |
32. |

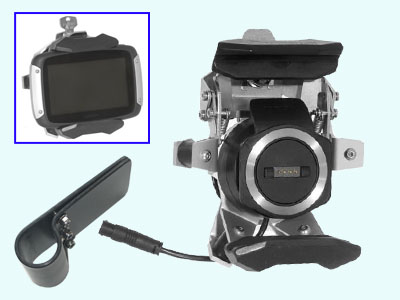

Es ist zwar noch kein Artikel im Shop, aber ihr dürft die TOURATECH Halterung 01-065-0320-0 hier gerne anfragen. Oftmals haben wir noch welche am Lager, wenn der Hersteller nicht liefern kann (anfragen).
Preis ohne das Cradle (BikeMount) ca. 110,00 Euro.
Unsere Sonnenblende aus Bild 13 sollte hier auch passen.
Tipp zur Lenkermontage am Lenker mit der Schelle: P4-LANG
Klickt ins Bild für Details.
|

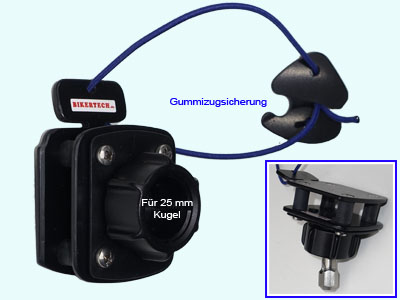

Das ist mal eine Kombination aus dem Artikel: XIR-25-4D und der “Fahrradhalterung” 4D-RIDER-400, aus Bild 4.
Kann ohne ein RAM-Mittelteil direkt auf eine 25mm Kugel montiert werden. Unten rechts im Bild z.B. auf der zentralen Befestigung: MV-6-Kant. Im Shop findet ihr den Artikel: XIR-RIDER-400
Eine sehr stabile + komplett abnehmbare Schelle dafür: RAP-400
|
|
33. |
34. |
Der Artikel Marine-3 besteht aus einer original Garmin Marinehalterung vom GPS 278 und einer Adapterplatte, auf die ihr fast alle Cradles mit dem Lochabstand 38x30 montieren könnt.
Beim TomTom Rider stehen M5 Gewinde zur Verfügung.
|
Im Kopf nicht drehbar, aber dafür noch stabiler als die Befestigung vom Bild 18 ist diese RAP-400-1642 Schelle, für Durchmesser bis 38mm geeignet
Mit dem Adapter 4QF-RIDER-400 habt ihr eine einfache Möglichkeit das Navi im Urlaub an einem Leihmotorrad zu montieren.
Auf die 4-Krallen kann aber auch eine Halteschale mit 4-Loch Klicksystem (RICHTER) aufgeklickt werden.
|
|
35. |
36. |
Unser XIR-25-M5 Adapter aus Bild 30, passt wunderbar auf die Schellen mit gummierter Kugel, wie beim Artikel: RF-Klemme-3830, oder auf die glatten ALU Kugeln wie bei der RF-Kugel-3.
Klickt ins Bild für Details. Auch geeignet für BS-Kugel-25.
|
Im Vergleich zum Bild 34 ist hier kein Klickadapter montiert.
Es kann also nur das Rider-400 direkt aufgeschoben werden.

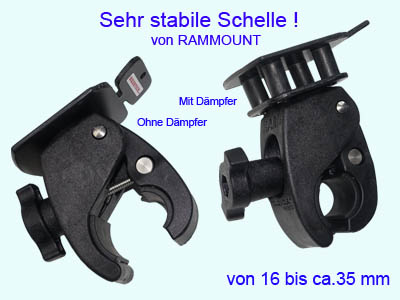

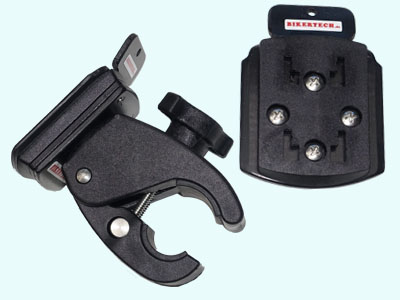

Die Schelle RAP-RIDER-400 wird am Lenker montiert und das Navi ist im Querformat. Bei der Ausführung mit Dämpfern, ist auch eine 90 Grad Drehung möglich.
Dieses ist die derzeit stabilste, demontierbare Schelle, da sie aus einem Verbundmaterial gefertigt ist.
|
|
37. |
38. |

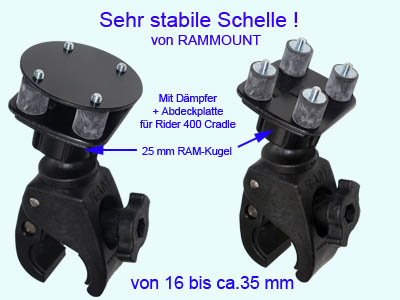

Auf der RAM-Kugel der Schelle: RAP-400, ist hier der Adapter XIR-25-M5 montiert und damit man nicht in die ”Innereien” vom Cradle schaut, die runde Platte R400-Platte. Wir könnten wieder einen eigenen Artikel von diesen 3 Teilen machen... - Klickt ins Bild für Details.
Hier kann das Gerät im Hoch- und Querformat betrieben werden.
|

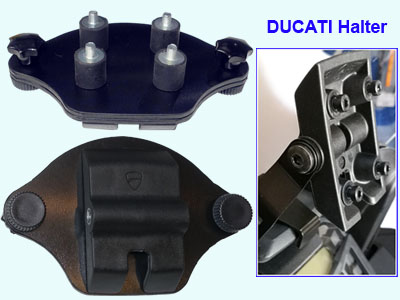

Wenn ihr am Halter der Ducati Multistrada ein TomTom Rider montieren wollt, benötigt ihr den Artikel: DEM-4, um die Befestigungslöcher anzupassen.
Anders bekommt man das nicht montiert. Vorteil: Ihr könnt das Cradle demontieren, damit es nicht gestohlen werden kann.
Eine Alternative hierzu wäre der Artikel: AP-DUC-M5.
|
|
39. |
40. |

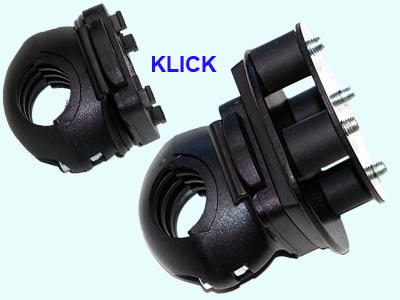

Den neuen Artikel: R400-4QF-4D, konntet ihr euch bisher aus den Teilen aus Bild 20 und der Schelle: VL-4QF zusammen stellen.
Für Durchmesser bis 32mm.
Ein Cradle ist wahlweise auch auswählbar.
|
Als Nachfolger zur bisheriegen CLIP-Schelle (Bild 11 + 18) gibt es bald diese noch dezentere Schelle mit Schnellverschluss, die komplett vom Fahrzeug entfernt werden kann.

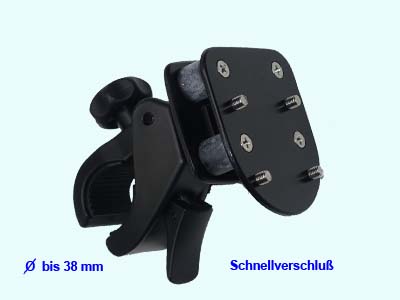

Bis die neue im Shop ist, bitte diese bestellen: CLIP-Rider.
Rechts im Bild die 62mm große R400-Platte aus Bild 28.
|
|
41. |
42. |

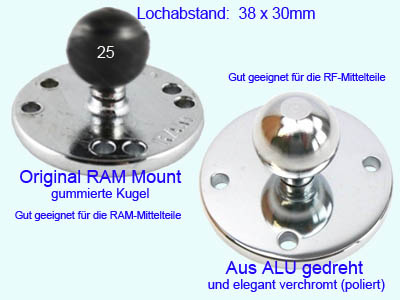

Eine runde, schwarze 62mm Platte habt ihr ja sicher beim Kauf des TomTom Rider mit bekommen.
Nun gibt es auch verchromte Teile in verschiedenen Qualitäten. Siehe Artikel: B-202-CHROM.
Die ALU Kugeln halten sehr gut an den gefrästen RF-Mittelteilen.
|

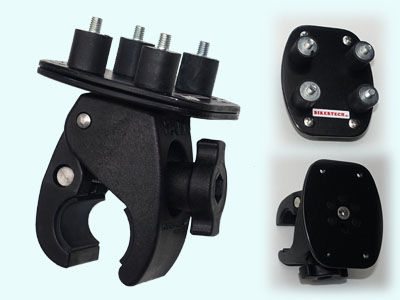

24.08.2018 - Jetzt im Shop als: RAP-400-M5 sehr stabil !
Flacher geht es auf der Schelle: RAP-400 nicht.
Hier mussten 2 Platten verbaut werden, um das ganze überhaupt montieren zu können. (Weil das Cradle ja Innengewinde hat).

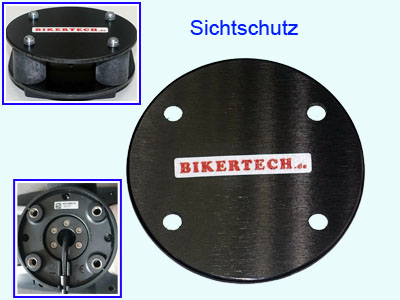

Wer nicht in den Hohlraum unter dem Cradle schauen möchte, kann diese 62mm große R400-Platte nachrüsten, oder gleich beim Artikel auswählen.
|
|
43. |
44. |

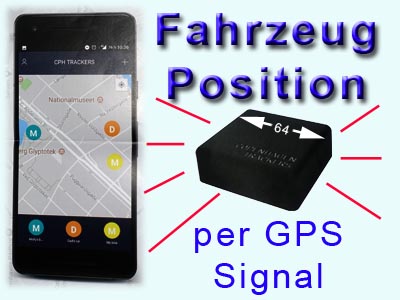

Wer kennt nicht dieses Video? So schnell ist ein Motorrad gestohlen? Aber oft ist es das Reisemobil, der PKW, das Boot oder was auch immer. Wenn ein GPS-Tracker-1 an Bord ist, dann gibt es die Position über eine APP aufs Handy, oder den PC gesendet.
Es ist das weltweit erste Gerät, wobei für die Ortung keine monatlichen Gebühren anfallen. Wir haben es getestet....
|
Wem die Ausführung aus Bild 1 zu “wuchtig” erscheint, kann sich auch die dünnen Dämpfer bestellen.
Zusätzlich zum Artikel Tom-RIDER-400, würde man dann den Artikel: KURZE-4D auswählen. Bei diesem Aufbau ist das möglich.
|
|
45. |
46. |
Sehr schmale, flache Schelle zur Navimontage direkt auf dem Lenker hier bei der DucatiStreetfighter V4 2020 - Klick ins Bild
(Befestigung mit einem Edelstahlband - Unterteil ist 16+3+3+3+3mm)
Hier für Tomtom als AP-DUC-RK-M5 (ohne/mit Gummidämpfer).
|
Sehr schmale, flache Schelle zur Navimontage direkt auf dem Lenker hier bei der DUCATI Streetfighter V4 2020 - Klick ins Bild
(Befestigung mit einem Edelstahlband - Distanzscheiben a 3mm)
Hier für GARMIN als AP-DUC-RK-GA (ohne/mit Gumidämpfer).
Wir empfehlen Gummidämpfer, weil die Montage dann einfacher ist.
|
|
47. |
|
Wenn noch weitere Nachfragen kommen, dann wird auch das evtl. ein Artikel im Shop. (Klickt ins Bild für Details)
Die Schelle ist im Bereich der Befestigung schmaler und hat eine Aussparung für die beiden Kabel. (Sonderanfertigung)
Noch ein Bild hier - ohne/mit Gummidämpfer
|
|
|
Bald gehts auch hier weiter...
Mit anderen Halterungen
|
Ja - habt ihr denn alle ein Rider 400 / 500 / 550 ? ;.-)
Und immer diese Sonderwünsche?
Denn so sind viele dieser Teile entstanden...
|
|
