Halterungen für neuen TomTom Rider II - Rider 2 bzw. Urban  und Rider 2013 (4) -  und jetzt auch Rider 40/400 (Bild 22) -  Übersicht Zubehör

Zum Artikel - Klick


NEU
Wir haben einen speziellen Gummidämpfer mit kurzem M5 Gewinde in extra weicher Mischung anfertigen lassen!

Den könnt ihr direkt in die Rider Halterung eindrehen. Auf der Rückseite ist ein M4 Innengewinde.

Weiter sagen, bzw. in den Foren posten - noch wenige Sätze sind lieferbar - Mehr auf dieser Seite unter Punkt 10.

Bilder unvollständig? - Aktualisiert zuerst eure Browser Anzeige (F5) - Vieles ist neu !

> 20 Bilder !  -  einfach weiter nach unten scrollen  - was neu ist, steht unten


1.

2.

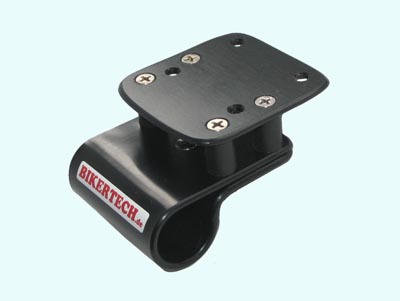

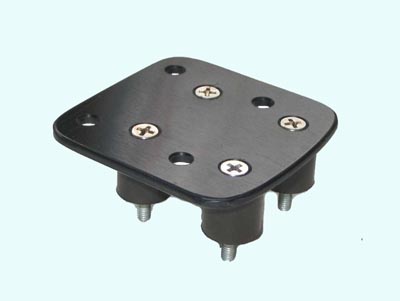

    Auf diese 3mm dicke Adapterplatte kann der RIDER II, oder auch der URBAN und natürlich der neue Rider 4, wie hier direkt aufgeschraubt werden. Die 58mm breite Schelle fertigen wir für fast alle Durchmesser. 4 Gummidämpfer schützen vor Vibrationen.
    Verwendet unseren
    SchraubensatzDer beinhaltet M5 Schrauben aus Edelstahl in 8mm Länge.
    Diese Halterung passt auch für viele andere Geräte mit 38x30mm Lochabstand. Im Shop findet ihr dazu den Artikel:
    Tom-RIDER-II
    Wer keine 58mm breite Schelle montieren kann, wählt evtl. den Artikel: SCHMAL - Bei einigen Fahrzeugen ist nur 56mm Platz.

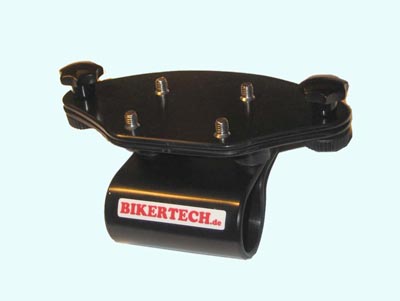

    Wenn das Unterteil von RIDER II / Urban, oder Rider 2013 (4), auf die obere Platte des Demontagekits geschraubt ist, kann sie durch Lösen der beiden Rändelschrauben von der unteren Platte getrennt werden. Die Elektronikeinheit verbleibt hiermit nicht immer am Fahrzeug!
    Beim Artikel:
    P4-R2-DEM kann diese Einheit mit bestellt werden.
    Auch alternativ gleich mit einer Sonnenblende. Siehe auch Bild 6.

    Hier ein Bild aus der Galerie an einer 12mm Querstrebe.


3.

4.

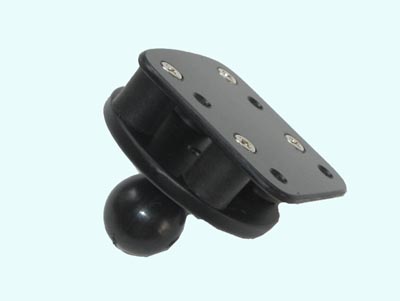

    Für eine Befestigung mit dem RAM Mount System kann dieses Oberteil mit dem Bohrungsabstand 38_30mm verwendet werden.
    Auch für andere Geräte nutzbar. 8mm lange M5 Schrauben haben die passende Länge. Findet ihr
    hier.im Shop. Eine andere Variante mit RAM-System ist der Artikel: R2-RAM-SB - siehe auch unten.


    Dieses Teil gibt es auch mit weicheren Dämpfer als Artikel: APR2-2828. Schrauben und Muttern hier
    Der Bohrungsabstand der Dämpfer ist quadratisch und 28x28mm.
    Auch mit Gummidämpfern, die ein beidseitiges Innengewinde haben, bieten wir den Artikel an. Alternativ sonst:
    AP3_38-30


5.

6.

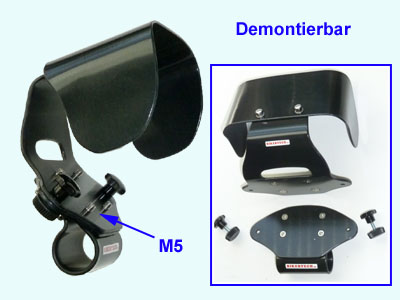

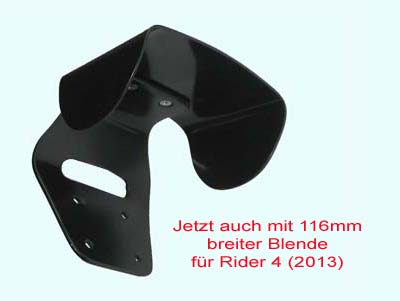

    Da der RIDER 2, oder der Rider Urban, oder Rider 2013 (Rider 4), nur nach oben aus dem TomTom Halter geschoben werden kann, ist bei Verwendung dieser Art Blende ein DEM Demontagekit zu empfehlen   Siehe nächstes Bild.
    Sonst wäre das Gerät immer am Fahrzeug montiert.

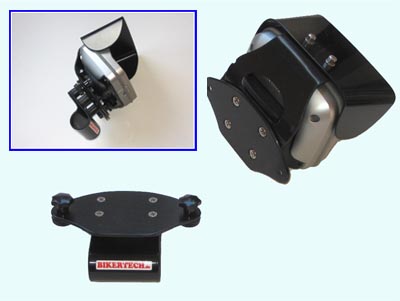

    Komplette Halterung für TomTom Rider II / Urban,  Schelle mit 4 Dämpfern, Demontageset DEM-2 und Sonnenblende.
    Das Gerät verbleibt immer angeschraubt im Halter.

    Komplett mit einer Schelle findet ihr hierzu im Shop den Artikel:
    P4-R2-DEM.
    Für Rider 4 (2013 - 4.3 Zoll), siehe Bild 20


7.

8.

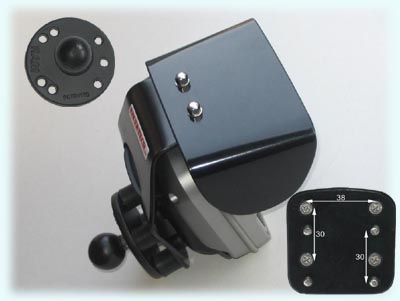

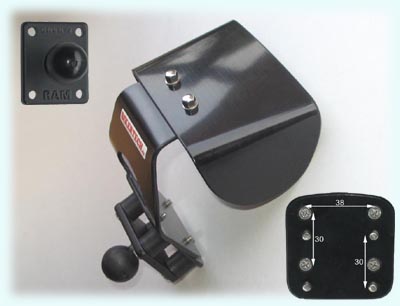

    Wie im nebenstehenden Bild nur mit einem anderen RAM Mount Teil. Wg. der M5 Gewinde in der TomTom Halterung muss immer eine Adapterplatte verwendet werden. Doch neuerdings bieten wir ja auch die Gummidämpfer mit einseitigem M5 Gewinde an. Siehe unten.
    Bitte Gerätetyp angeben ! Die Platte rechts im Bild ist:
    AP3_38-30


    Die hier gezeigte Montage findet ihr im Shop als Artikel: R2-RAM-SB. Wer dieses Rammount Teil bereits besitzt und verwenden möchte, kann die Halterung auch ohne das Teil bestellen.
    Kundenfreundlicher geht es doch nicht - oder?
    Hier noch ein Bild aus der Galerie.


9.

10.

    Diese “Miniblende” wird mit einem Gummizug befestigt.
    Wer den selbst montiert, bekommt einen Sonderpreis für die “Fummelarbeit”. Im Shop ist er der Artikel:
    RIDER-BL.
    Hier ein Bild aus der Galerie. Passt auch für den Rider 1.

    Nun auch für das neue Gerät mit dem breiteren 4,3 Zoll Display.


    Das 4-polige Cradle (Bikemont), mit Anschlusskabel - wird für Rider 2 nicht mehr vertrieben !!!
    Seit Okt. 2019 ist auch das 7-polige für Rider 4 - R4-Bike-Mount
    nicht mehr lieferbar (Nur noch das runde für Rider 400 - 550)

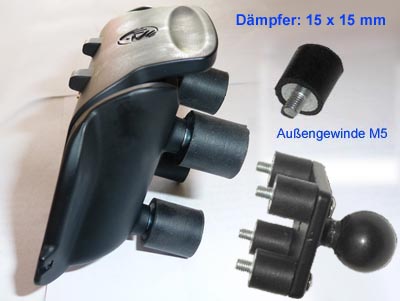

    Gummidämpfer Typ-B, 15x15mm, M5 Außengewinde, M4 Innengewinde. weiche Ausführung in der Härte: 45° Shore.

    NEU - und nur bei BIKERTECH jetzt als Artikel: GD-15-M5 im Shop


11.

12.

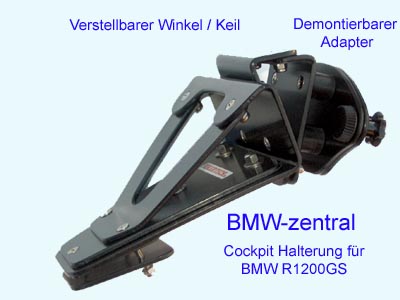

    Für die BMW R1200GS, bieten wir verschiedene BMW-zentral Halter an. Ab Bj.2008 sieht das Cockpit anders aus. Hier ist an dem Halter (bis Bj. 2007) der zusätzliche Winkel BMW-WI montiert und das Demontageset: DEM-2. In der äußeren der beiden Platten, sind wieder die Schrauben mit dem M5 Gewinde für den TomTom Halter.

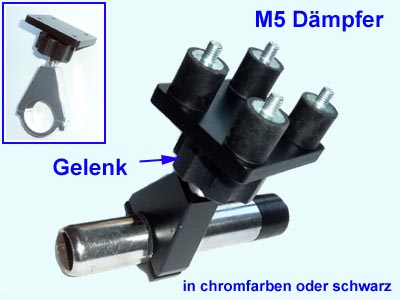

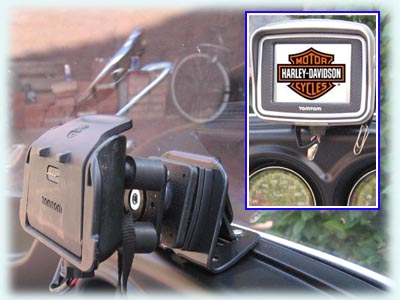

    Unser Halter LC8-zentral wurde hier statt auf einer KTM, auf dieser Harley montiert. Da die Vibrationen recht groß sind, kann sich das verwendete Gelenk BR-213018 schon mal selbständig verändern.
    Der TomTom Halter ist über die M5-Dämpfer montiert.

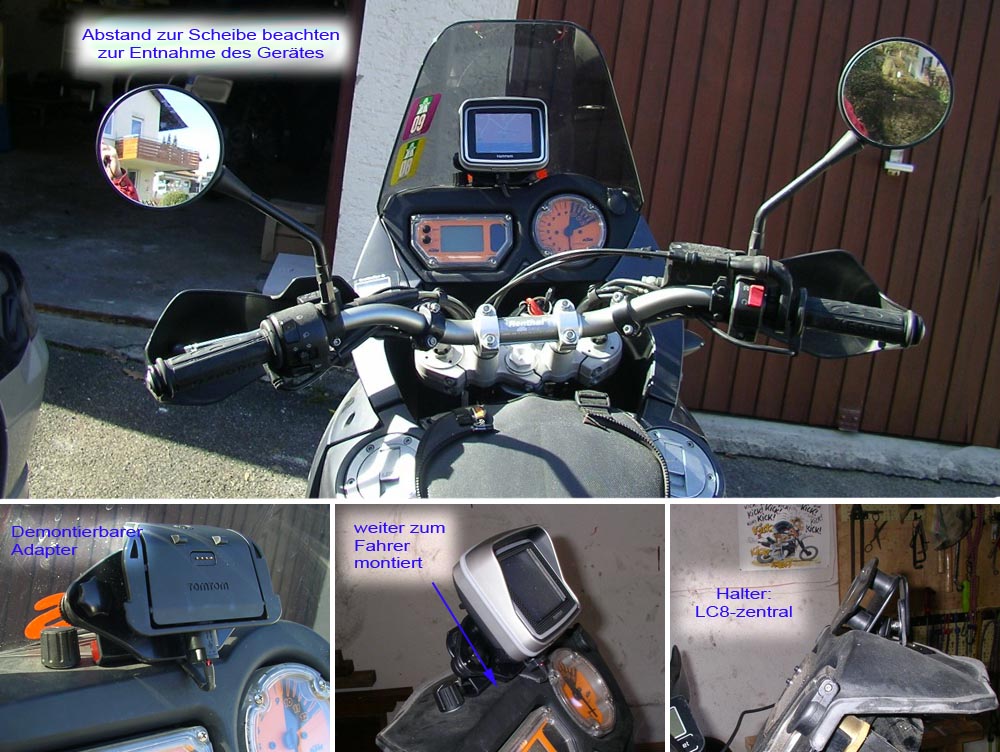

    So
    wie hier an einer KTM, kann man das auch demontierbar machen.


13.

14.

    Für 4 verschiedene Durchmesser (22, 25, 28 und 32mm), gibt es diese exclusiv gefertigten Halterungen. Aus ALU gefräst und gedreht.

    Im Shop siehe Artikel:
    BS-Rider
    ALU - kugeldruckpoliert, oder schwarz lackiert (Oberteil aus Kunststoff)

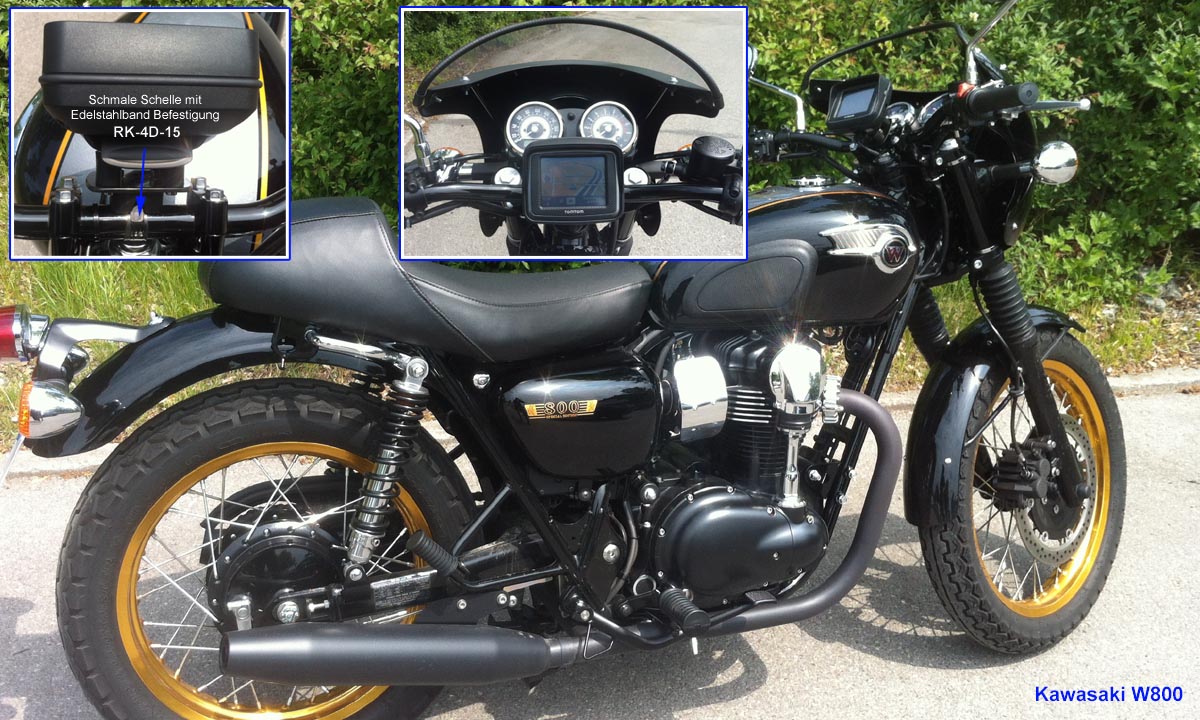

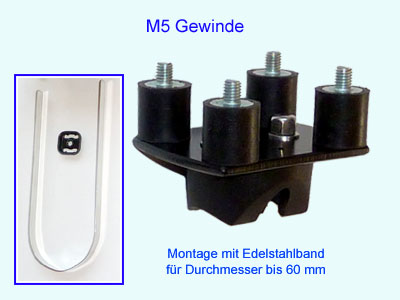

    Wir haben die Vorzüge der RK- (Rixen&Kaul) Edelstahlband Befestigung (wie hier) genutzt und direkt (nicht abklickbar) eine Adapterplatte mit 4 dicken Gummidämpfern aufgesetzt.

    Garantiert nur hier erhältlich als Artikel:
    RK-4D-15!

15.

16.

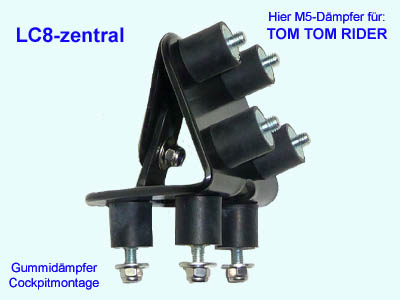

    Der KTM LC8-zentral Halter lässt sich sicher auch auf einer anderen Cockpitfläche montieren.
    Wenn unten mittelharte Dämpfer, wie hier im Bild montiert werden, lassen sich Wölbungen gut ausgleichen.

    Klickt ins Bild für Detail, oder

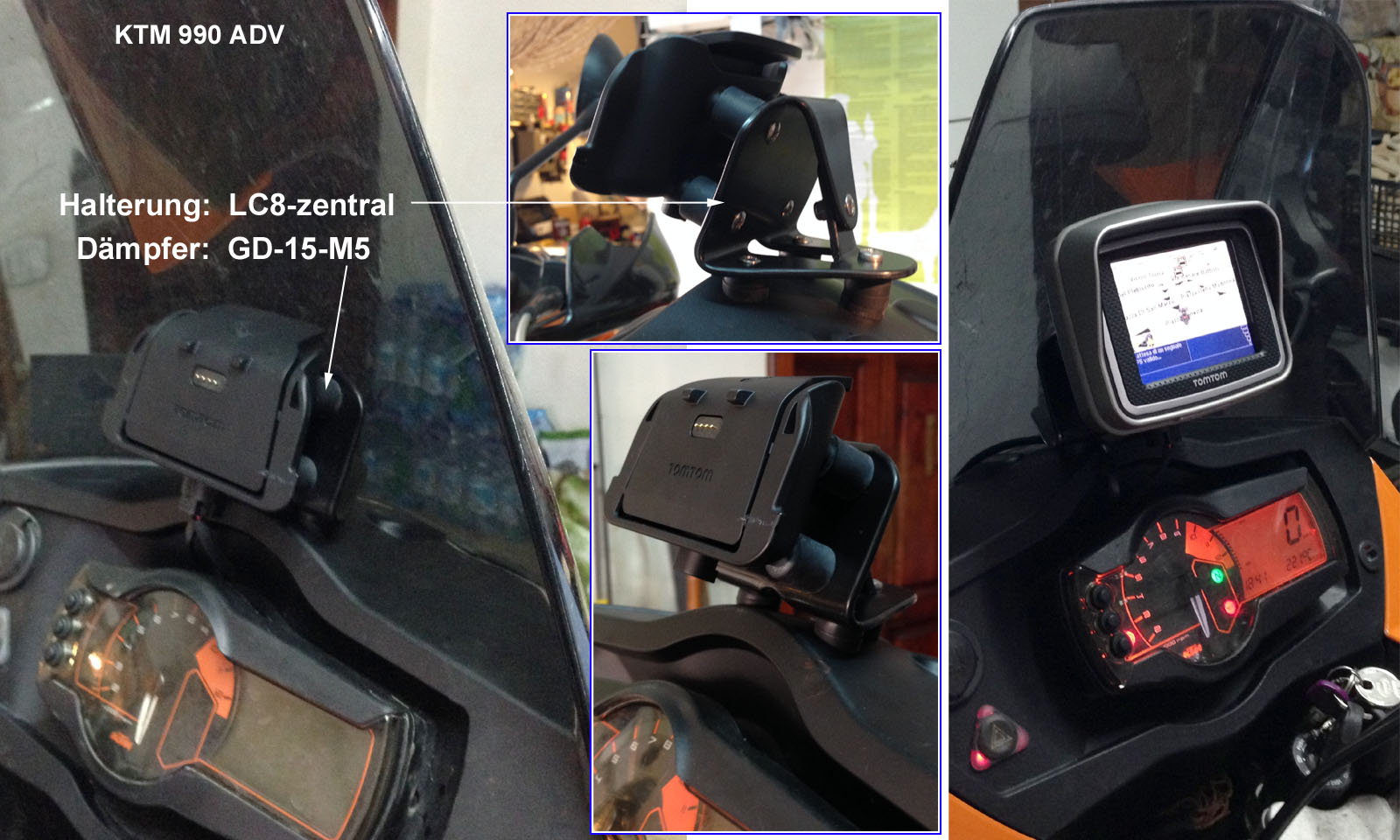

    hier für ein anderes Montagefoto aus der Galerie, von einer KTM-990-ADV.

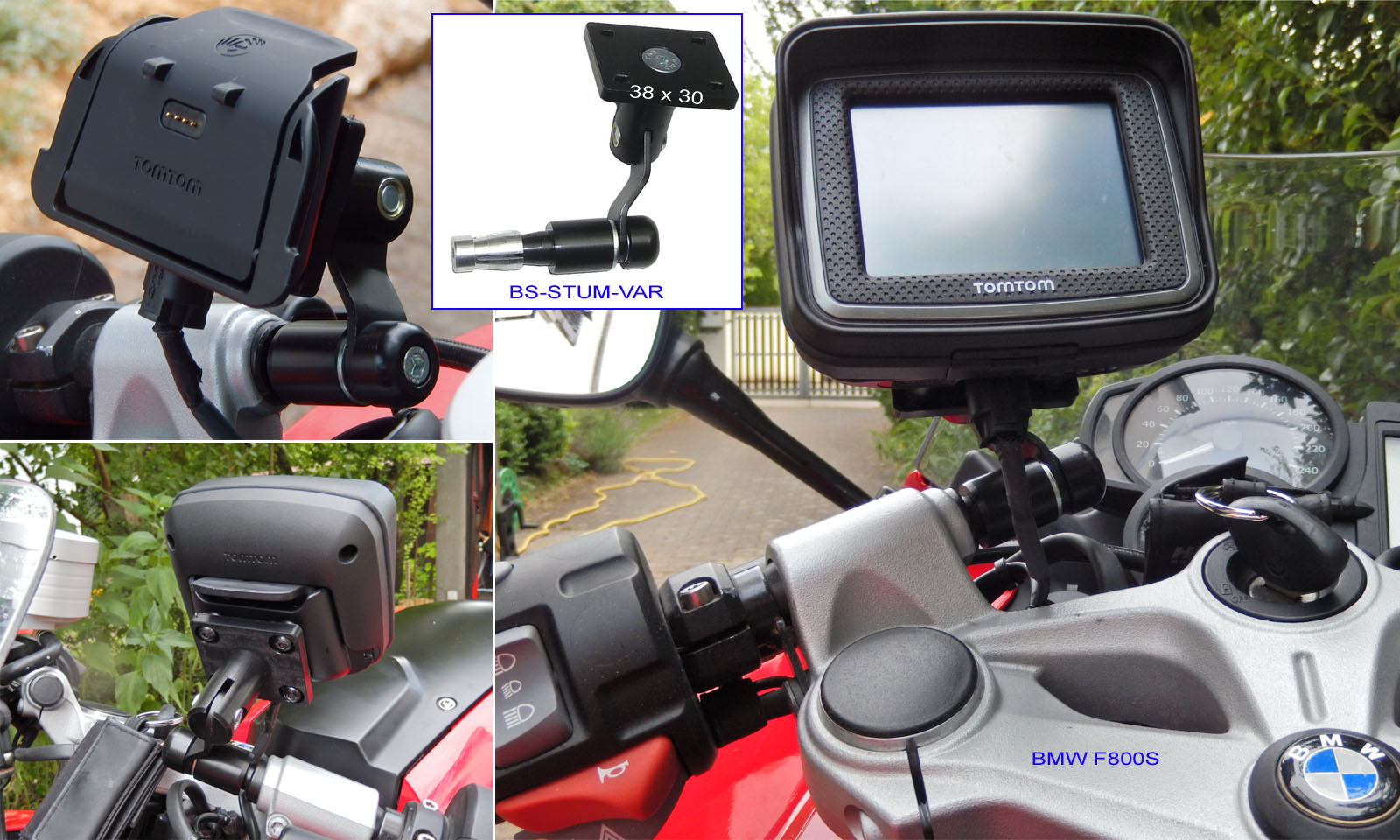

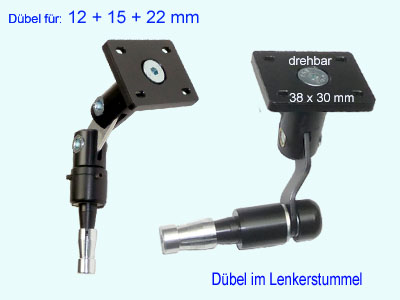

    So wie auf diesem schönen Bild, könnt ihr euer RIDER auch mit dieser Art Dübel montieren.

    Im Shop als Artikel:
    BS-zentral-DP, und BS-STUM-VAR.
    Die Gummidämpfer GD-15-M5 werden mit 6mm langen Schrauben montiert.


    TIPP:
    Mit dem Halter
    APR2-zentral könnt ihr das Gerät auch in einer Bohrung der Gabelbrücke montieren, wenn der Durchmesser passt.

    Oder mit MV-Kugel-3 an einer Spiegelstange mittels RAM-System.


18.



    Wenn ihr im Cockpitbereich ein M8 Gewinde zur ‘Verfügung habt, dann lässt sich auch der Artikel: BS-Gelenk-2 montieren.

    Gummidämpfer, wie unsere
    GD-15-M5können mit 6mm langen Schrauben montiert werden.


19.

20.

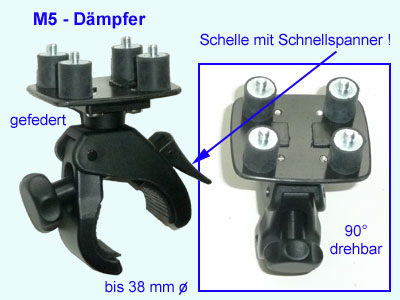

    Wer seinen Rider im Urlaub mal fix ans Leihbike klemmen möchte, der kann die Schelle: CLIP-Rider verwenden.  Am Mountainbike Vorbau verdreht ihr den federnt aufgehängten Kopf, einfach um 90 Grad.
    Jetzt aber schon anders als im Bild oben, und zwar mit
    dieser Schelle.

    Mit dem Schnellspanner und der Rändelschraube ist er fix montiert.
    Kann aber auch komplett vom Bike entfernt werden.
    Eine noch stabilere Alternative findet ihr im Bild 27 + 29.


    Für das neuere Gerät mit dem 4,3 Zoll Display passt diese Sonnenblende. Das Oberteil ist abnehmbar.

    Ansonsten wir Bild 6.    Im Shop als Artikel:
    P4-R4-DEM

    Das Demontageset ist einzeln der Artikel: DEM-2.


21.

22.

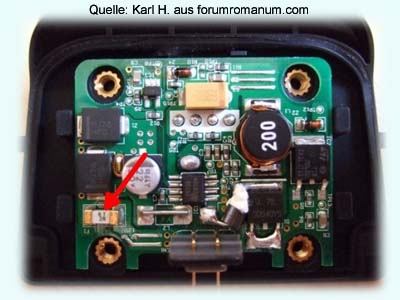

    Hier ist eine Beschreibung, um das Rider 2 Gehäuse (Cradle) zu öffnen, um z.B. die interne Sicherung zu reparieren.
    Aus: TWINCAM-FORUM (forumromanum.com)  DANKE


    - Jetzt gibt es hier eine neue Infoseite nur zum Rider 400 !

    Neu: Fahrradhalterung ohne Cradle ! - siehe Bild
    Neu: Sonnenblende für Rider 400 - siehe Bild-1 + siehe Bild-2


23.

24.

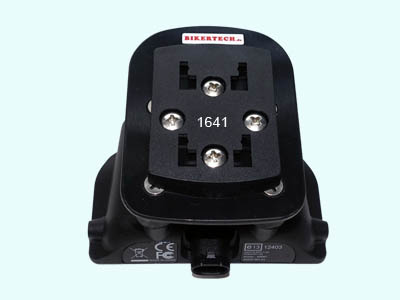

    Um das Tomtom an einer Schelle mit 4 Krallen anzuklicken, könnt ihr den Adapter: R2-1641-4D verwenden.
    Den gibt es mit, oder auch ohne Gummidämpfer. Klickt ins Bild !
    So kann auch schnell zwischen Fahrrad und Motorrad gewechselt werden, wenn die jeweiligen Schellen montiert sind.  Z.B.:
    VL-4QF, oder 1630, oder RK-1642, oder P4-Klick-1 u.ä..


    Bei diesem Adapter für glatte, oder gummierte 25mm Kugeln. aber ohne O-Ring. Z.B. SG-Kugel, oder auch die originale RAM-Klemme, erspart ihr euch das RAM-Mittelteil.

    In Shop als: XIR-25-M5. Es gibt viele ähnliche Artikel.


25.

26.

    Für dünne Streben gibt es die aus ALU gefräste und schick eloxierte RF-Klemme-M5.  Das TomTom Cradle kann direkt montiert werden.



    Der Artikel Marine-3 besteht aus einer original Garmin Marinehalterung vom GPS 278 und einer Adapterplatte, auf die ihr fast alle Cradles mit dem Lochabstand 38x30 montieren könnt.
    Beim TomTom Rider stehen M5 Gewinde zur Verfügung.


27.

28.

    Auf der RAM-Kugel der sehr stabilen RAM-Schelle: RAP-400, ist hier der Adapter  XIR-25-M5 montiert Die runde Platte R400-Platte ist nur für Rider 400. Wir könnten wieder einen eigenen Artikel von diesen 3 Teilen machen... - Klickt ins Bild für Details.

    Hier kann das Gerät im Hoch- und Querformat betrieben werden.

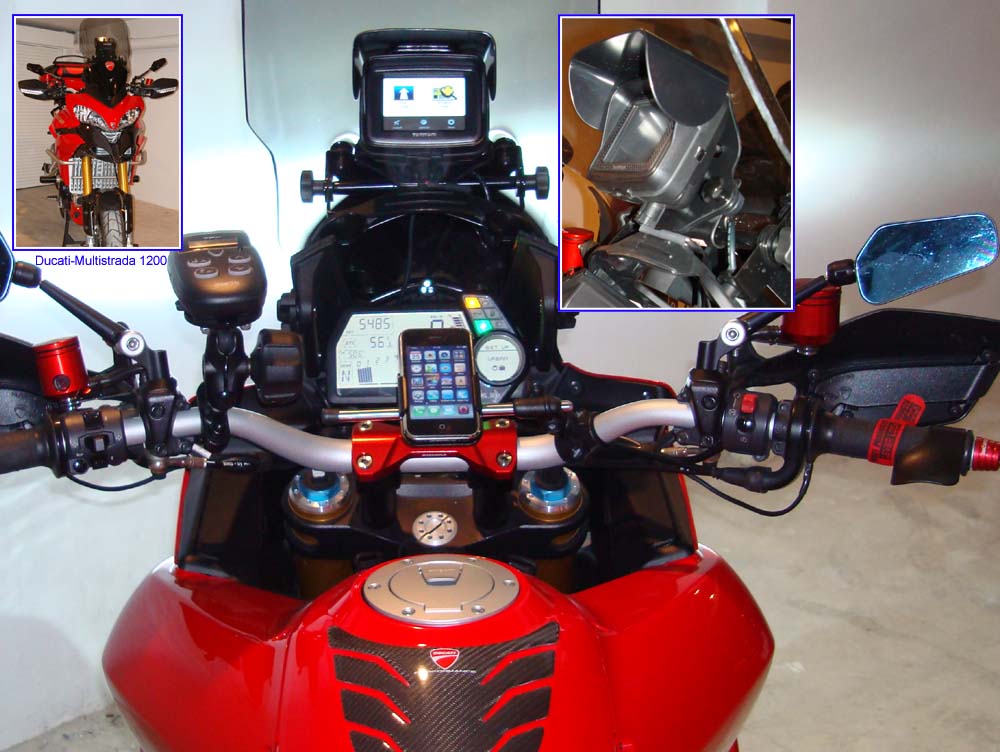

    Wenn ihr am Halter der Ducati Multistrada ein TomTom Rider montieren wollt, benötigt ihr den Artikel: DEM-4, um die Befestigungslöcher anzupassen.

    Anders bekommt man das nicht montiert. Vorteil: Ihr könnt das Cradle demontieren, damit es nicht gestohlen werden kann.


29.

30.

    24.08.2018 - Jetzt im Shop als: RAP-400-M5.
    Flacher geht es auf der Schelle: RAP-400 nicht.
    Hier mussten 2 Platten verbaut werden, um das ganze überhaupt montieren zu können. (Weil das Cradle ja Innengewinde hat).

    Die auswählbare
    R400-Platte ist nur beim Rider 400 / 40 / 550 nötig.

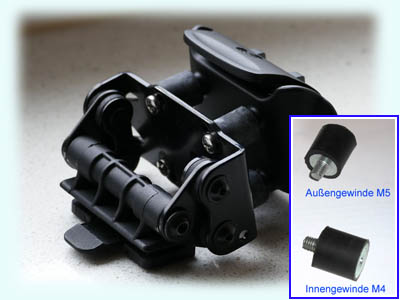

    Hier sind die Gummidämpfer an einem Halter von SW-MOTECH nachgerüstet, um ein TOMTOM Rider Cradle etwas länger “am Leben zu erhalten”.


31.

32.

    Wer kennt nicht dieses Video? So schnell ist ein Motorrad gestohlen? Aber oft ist es das Reisemobil, der PKW, das Boot oder was auch immer. Wenn ein GPS-Tracker-1 an Bord ist, dann gibt es die Position über eine APP aufs Handy, oder den PC gesendet.
    Es ist das weltweit erste Gerät, wobei für die Ortung keine monatlichen Gebühren anfallen. Wir haben es getestet....

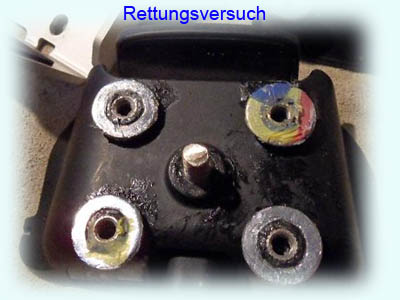

    Ein letzter Versuch die ausgerissenen Gewinde wieder zu befestigen...
    Die Gumidämpfer (wie im Bild 10)
    GD-15-M5 - könnt ihr direkt in die M5-Innengewinde schrauben. Das sollte nur rechtzeitig gemacht werden, bevor die Gewindeeinsätze ausreißen.


33.

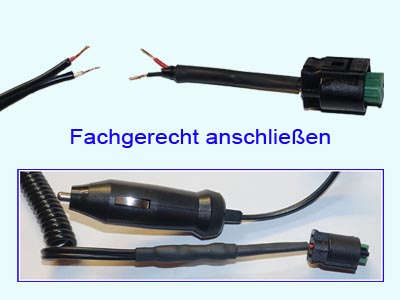

    Möchtet ihr evtl. an das KABEL-R2 den Stecker-1 o.ä.angeschlossen haben, dann könnt ihr dazu den Artikel: ANSCHLUSS-1 bestellen.
    So wie im Bild könnte das Kabel danach aussehen. Hier wurde noch ein Schrumpfschlauch angebracht.





Ihr seht, es gibt viele Möglichkeiten. Nun müsst ihr sie im Shop nur noch richtig zusammen stellen. Sucht nach:  rider, Urban, Rider 2, Rider 400 o.ä.



Und hier der Link zur Bildergalerie Rider
