Halteschalen für SONY - Xperia Z, Z1,  Z1Compact,  Z2, Z3, + Z3 Compact + Z5 + XZ + XZ1 u.ä.

Auf dieser Seite zeigen wir verschiedene Möglichkeiten, wie ihr euer tolles Xperia der Z-Serie, sicher und auch abklickbar montieren könnt.

Seite wird am Ende ständig erweitert   -   bald gibt es noch mehr Komplett-Sets - es fehlt die Zeit . . .

Bilder unvollständig? - Aktualisiert zuerst eure Browser Anzeige (F5) - Vieles ist neu !

1.

2.

    So ähnlich wie hier gezeigt, entstehen alle Schalen und Werkzeuge.

    Ein recht langer Weg, bis die erste Halteschale als Einzelanfertigung in Handarbeit hergestellt ist.

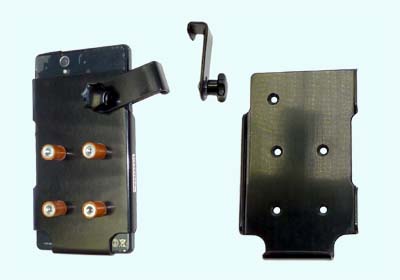

    Unsere Halteschale SO-XP-Z hat den üblichen Lochabstand von 30 x 38mm, damit viele Adapter montiert werden können. Auch mit 6 Löchern für den 28mm Abstand der L4D Schelle lieferbar.
    Wenn das Gerät eingelegt ist, wird der Bügel senkrecht geschwenkt und die Rändelmutter festgezogen - s.
    Bild. Diese Technik hat sich bestens bewährt. Sicherung: Siehe Bild 15.


3.

4.

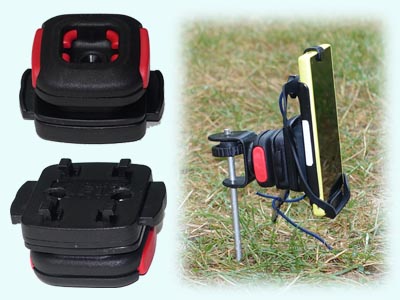

    Hier mal einige Artikel, die unter die Schale montiert werden können:

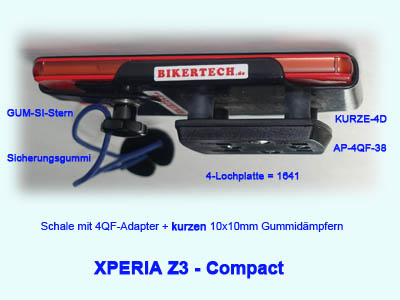

    QUAD1-3830QUAD-38RK-38-4D1498Alternativ gibt es auch den Adapter AP-4QF-38 für das 4-Krallen Klicksystem (Quick-FIX). Wer die einfache Schelle 1569/106 oder 1630 nutzt, kann den Adapter 1498 verwenden. Der passt nicht bei QuickFIX!

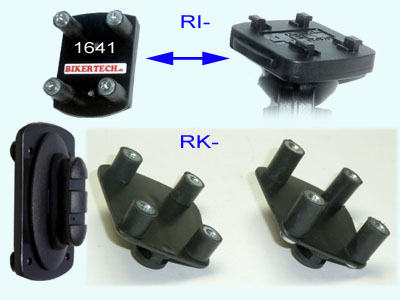

    Für das RK-Klicksystem dient der Adapter RK-38-4D und z.B. die Schelle: RK-Klick-U, oder NK-VAR-RK (mit Kugelkopf) u.ä..

    Wer nur 10mm hohe (statt 15mm) Dämpfer möchte, wählt

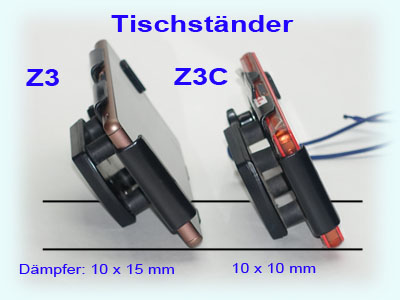

    KURZE-4D. Mit Neigung in Bild 44.
    Oder in KTM farben:
    GD-in-orange


5.

6.

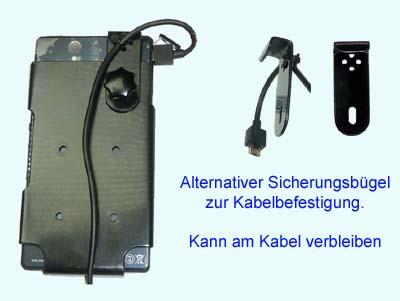

    Alternativ zu dem Standard Sicherungswinkel könnt ihr den Bügel K-Sich-1 verwenden (oder zur Reserve). Oder bei: SA-SO-Teile
    2 dünne Kabelbinder werden mitgeliefert, um das Kabel elegant zu verlegen und zu fixieren. So kommt keine Belastung an die empfindliche Micro-USB-Buchse. Hier noch ein Bild.

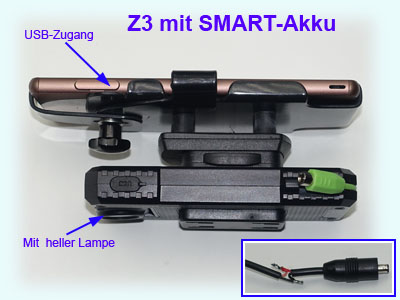

    Regengeschützt ist auch dieser neue Akku, der direkt unter eine Halteschale mit QuickFIX-System geklickt werden kann.
    Mit 5.400 mAh habt ihr einen ganzen Tag einen vollen Handy-Akku und auch noch ein extrem helles LED Licht (rot oder weiß).
    KLICK

    Im Shop jetzt als Artikel: SMART-Akku (zum Einführungspreis)
    In Verbindung mit unseren Halteschalen, siehe Bild 29 !


7.

Die Dummies für das  Z1,   Z1 Compact,
Z2
und nun auch für das Z3 + Z3 Compact
sind eingetroffen

Danke an SONY

Für alle haben wir nun eine spezielle Halteschale,
ansonsten:
ab damit in die DELTA Box.



Klickt auch mal in die nächsten beiden Bilder.

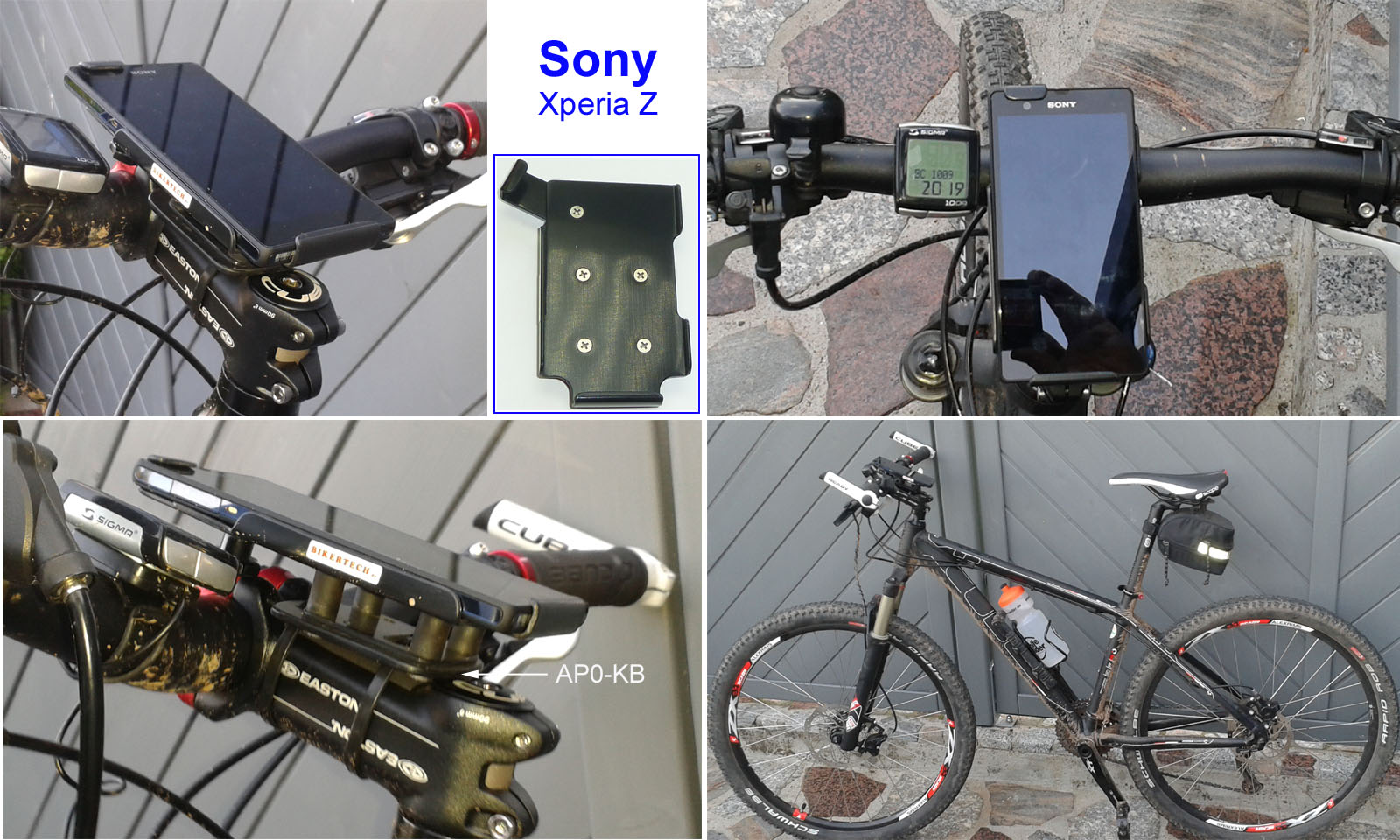

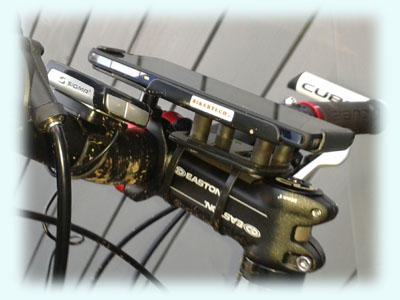

    Hier ist die Halteschale auf die flache Vorbauschelle AP0-KB mit Gummidämpfern montiert.
    1642 + 1498


    Die hier genannten Geräte, passen nicht in unsere Schale, wenn sie in einem Schutzcase betrieben werden.
    Sollte Nachfrage vorhanden sein, fertigen wir evtl. auch dafür die verbreiterten Schalen.


9.

10.

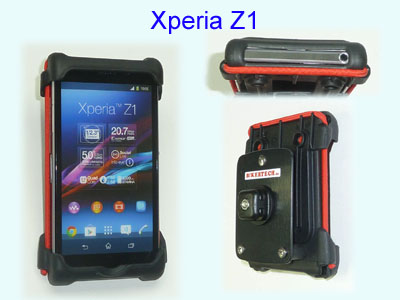

    Nicht nur das Xperia Z, sondern auch das neue Z1, passt sehr gut in die sog. Delta-Box. (hier mit QUAD-Adapter). Infoseite dazu hier.

    Klickt ins Bild, um zu sehen, welche Bereiche zugänglich sind.
    Nun gibt es ein Z2 und Z3 - passt auch noch - siehe Bild 26. !


    Zur Verwendung der rückseitigen Kamera müssen die Geräte aus dem Halter genommen werden. Doch auch das Z1 Compact passt sehr gut in die DELTA-Box. Diese versehen wir mit weichen Gummidämpfern und montieren darauf unsere gefrästen Adapterplatten für alle möglichen Klicksysteme. Siehe Infoseite


11.

12.

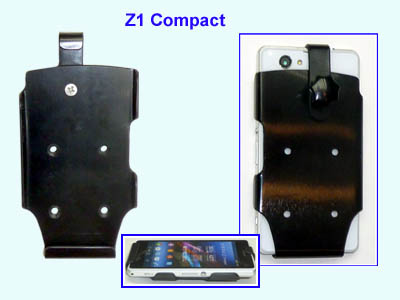

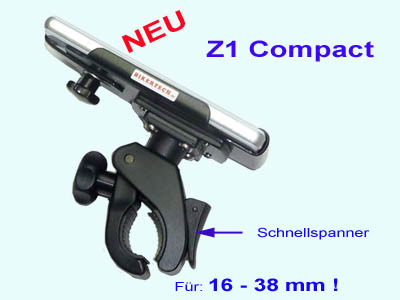

    Nun ist auch die Halteschale für das Z1 Compact fertig. (making of)
    Im Shop als
    SO-XP-Z1C. Auch für das dünnere Z3 Compact machen wir euch die nötigen Anpassungen - (Typ angeben).
    Solltest ihr eine Schelle mit Dämpfern und dem Abstand 28x28 mm bestellen, dann sehen wir 2 zusätzliche Löcher vor.
    Die 30x38 mm Bohrungen sind immer vorhanden
    Eine Magnetsteckersicherung gibt es hierfür nun auch - Bild 23..

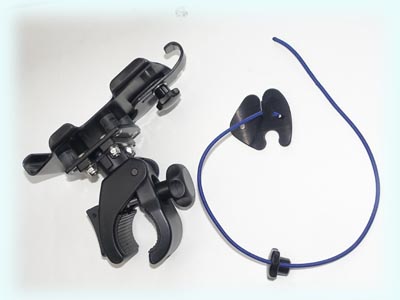

    Hier auf der ganz neuen Schelle CLIP-4D fest montiert. Warum noch ein Klickadapter, wenn alles so schnell abgenommen werden kann.
    Auf diese drehbare Schelle passen auch die anderen Halteschalen.

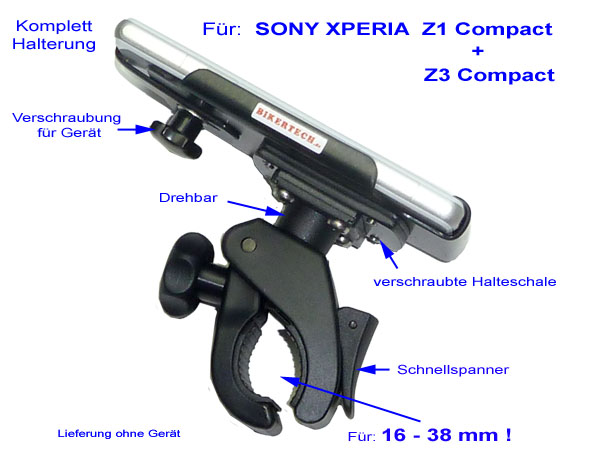

    Hier mal als Komplettset als: SO-XP-Z1C-Set1
    Auch für Z3 Compact geeignet


13.

14.

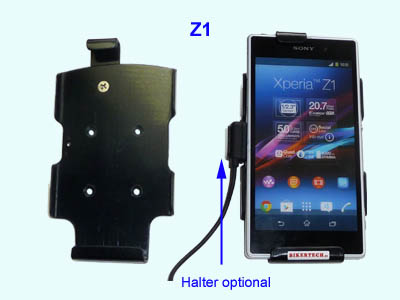

    Wir haben dem ewigen Drängeln nachgegeben und auch für das Xperia Z1 eine Schale Artikel: SO-XP-Z1 und die Werkzeuge dazu angefertigt.

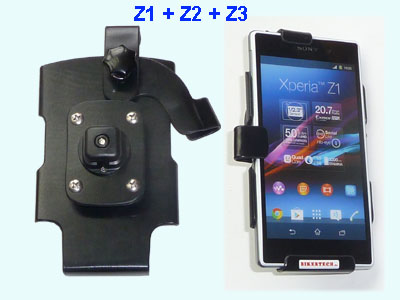

    Der hier gezeigte Steckerhalter ist im nächsten Bild beschrieben.

    Er passt aber nur in Verbindung mit dieser Schale für das Z1 aber auch für das Z2 !

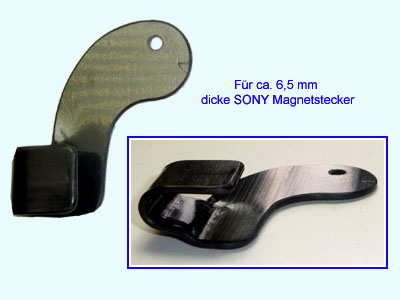

    Mit diesem kleinen Haltewinkel SO-XP-Z1-SH kann der Magnetstecker, am Z1 + Z2 fixiert werden. Er ist direkt nachrüstbar und passt für die originalen, 6,5 mm dicken SONY Magnetstecker.
    Das Kabel liefern wir nicht. Wir haben es zum Testen aus der Dockingstation ausgebaut.
    Wenn euer Kabel einen USB-A Stecker hat, könnte man den
    KE-Charger-MO mit USB-A Buchse für die Stromversorgung nutzen.



Für die Z1 Schale, passen die gleichen Schellen
wie auch für das
Z, oder Z1 Compact und Z2 und Z3

Der waagerechte Lochabstand ist 30mm
der senkrechte 38 mm.
Teilweise sind noch zwei weitere Löcher in 28mm abstand gebohrt,
um L4D Schellen zu verwenden.

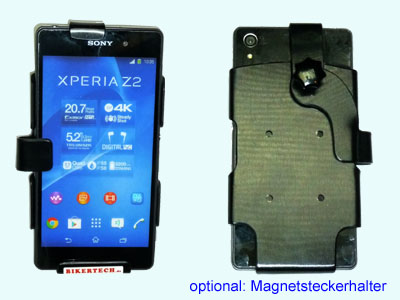

In die Schale für das Z1 passt auch fast das Z2+Z3, für das wir nun auch ein Dummy Gehäuse haben - danke an SONY ! - Stand 18.09.2014

Bei einer Bestellung bitte angeben, ob ihr ein Z2 habt, dann nehmen wir geringfügige Anpassungen vor !


15.

16.

    Wenn die Rändelmutter nicht stramm angedreht wird, werdet ihr diese verlieren! Wir bohren ein 3mm Loch hinein und ziehen einen Gummizug (auch als Meterware erhältlich), durch. Infoseite - KLICK.

    Das ganze ist auch fertig als Artikel:
    GUM-SI-Stern zu bestellen.
    Andere Teile auch bei:

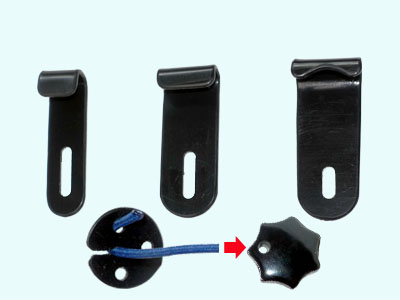

    SA-SO-Teile (Bild 41)


    Das Xperia Z2 (146.8 x 73.3 x 8.2 mm), passt glücklicherweise auch in unsere Halteschale SO-XP-Z1. (144.0 x 74.0 x 8.5 mm)

    Der obere Bügel lässt sich noch seitlich weg schwenken und auch den Magnetsteckerhalter SO-XP-Z1-SH könnt ihr hier verwenden !
    (Aber nicht am Z1-Compact)


17.

18.

    Hier mit Adapter für QUAD-Schelle und Magnetstecker Halter.

    Macht eine Angabe für welches Gerät die Z1-Schale verwendet werden soll, damit wir geringfügige Anpassungen machen können.


    Wir bieten viele Adapter mit 25mm Kugel, passend zum RAM System. Ob mit, oder ohne Dämpfer. Unten links das neue QuickFIX System (4QF). Auch für das RK-Klicksystem und für das neue QUAD-Klicksystem fertigen wir passende Adapter an.
    Sucht im Shop nach:
    RAM-1642, oder RAM-4D, oder RAM-Klick-


19.

20.

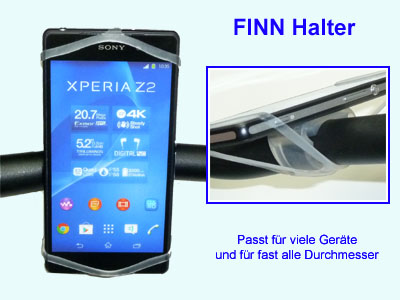

    Nicht nur das Xperia-Z2 passt in den FINN-Silicon Halter, sondern fast alle Geräte lassen sich mal, eben schnell am Lenker montieren.

    Dieser Halter ist eine günstige Alternative für die Hosentasche.
    Klickt auch hier wieder in die Bilder für Details !


    Hier seht ihr ein Xperia-Z2 (147 mm lang) in der CLIP-DELTA Box.
    Es passt perfekt - breiter darf ein Gerät nicht sein! Nur die Kamera-öffnungen werden verdeckt.
    Bild-Magnetstecker Buchse.

    Es passt besser in die BIKERTECH Schale SO-XP-Z1, wenn wir einige Anpassungen mit Moosgummi daran vornehmen.
    Darum bei einer Bestellung vermerken, welches Gerät ihr habt !


21.

22.

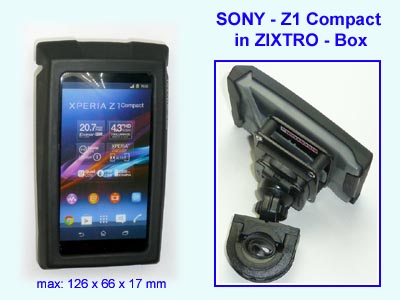

    NEU: Gerade “entdeckt”: In diese Box passt perfekt das:
    Z1+Z3 Compact.  Im Shop findet ihr diese

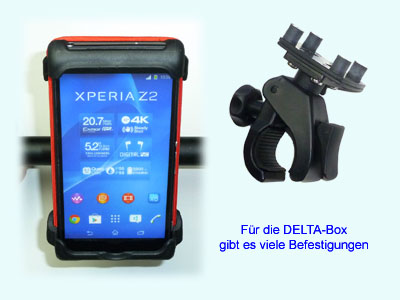

    ZIX-BOX und dazu einige Adapter passend zum RAM-, RK- und RI- Klicksystem. (garantiert nur bei BIKERTECH). Auf der mitgelieferten Originalschelle ist die Box auch bereits rastend drehbar. Die Box kann aber auch am Gürtel getragen werden. Schaut euch diese Infoseite dazu an.


    Um das Gerät und die empfindliche Glasrückwand (klick) zu schonen, sind hier weiche, nur 10mm lange Gummidämpfer am 4QF-Klicksystem verbaut. So nutze ich es derzeit an meiner KTM.
    Links zu Artikeln aus dem Bild:
    Sicherung der Sternmutter =

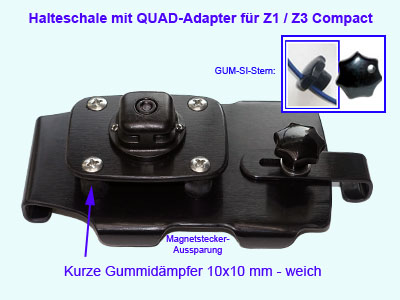

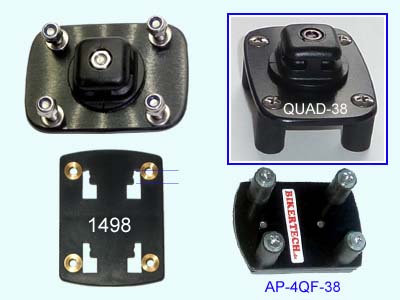

    GUM-SI-Stern, Adapter = AP-4QF-38 Option für diese Art Dämpfer: KURZE-4D und WEICHE-4D
    Vorteil: Auch bei der Nutzung im Wohnzimmer liegt das Gerät gut in der Hand, weil es am Adapter sicher gehalten werden kann.


23.

24.

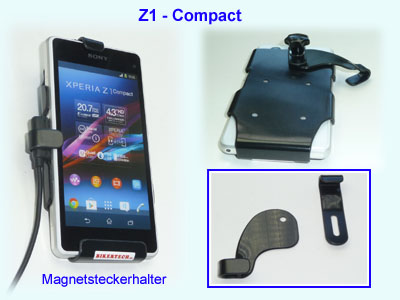

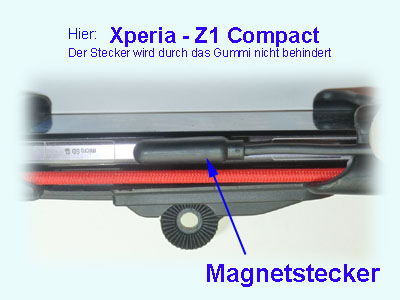

    Nun gab es so viele Anfragen und wir haben jetzt auch einem Magnetsteckerhalter für das Z1 Compact.. (Auch Z3 Compact)

    Die Teil im Bild, findet ihr im Shop unter: SO-XP-Z1C-SH

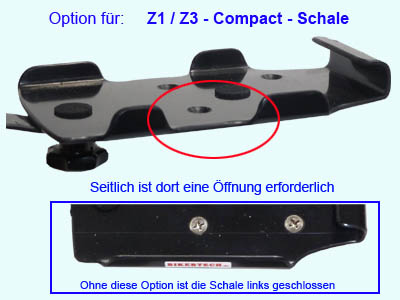

    Die Halteschale muss aber eine seitliche Aussparung haben!
    Siehe Bild 22. rechts - das ist ein bestellbarer Artikel !

    Der Halter sollte gleich mit der Halteschale bestellt werden. Nachträglich können wir keine Passgenauigkeit gewährleisten, weil das eingeklebte Mossgummidie Position verändert!.


    Wollt ihr die Schale SO-XP-Z1C mit der seitlichen Aussparung (Loch) dann bestellt zusätzlich den Artikel: SO-Z1C-Loch.

    Das ist eine Vorraussetzung, um den Magnetstecker an das Gerät zu klicken !

    Weiterhin bieten wir die Schale auch ohne eine solche Öffnung an.

25.

26.

    Das Gummi verläuft recht tief um die Box, damit die Bedienelemente gut zugänglich bleiben. Aus unserem 2mm Thermoplastmaterial könntet ihr euch sicher auch eine Steckerfixierung anfertigen.

    Z.B. für die SONY-XPERIA Z-Serie.  Klickt ins Bild für Details.


    Alle drei passen in die “kleinere” Delta-BOX (Info hier)
    Sogar das fast 147 mm hohe Z2.
    Infobild-Magnetstecker Buchse.
    Tipp:  Vorher mal seitlich an den Gummies ziehen !

    Klickt ins Bild für Details und schaut Bild 27 mit der “größeren” an !


27.

28.

    In die kleine Deltabox passt das Z3 zwar, aber man muss das Oberteil schon recht weit hochziehen, was einigen schwer fällt.
    Klickt ins Bld, um zu sehen, wie das Z3 in der großen Delta-Box-XL sitzt.
    Mit 2 selbstklebenden Filz-Klebepads klappt es recht gut.

    Obere Öffnung XL-Box: 72 x 7 mm  Untere: 70 x 9 mm (cirka)

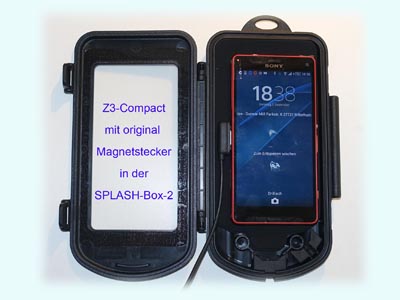

    Das Z1 + Z3 Compact mit angeklicktem Magnetstecker, passt auch gut in die SPLASH-Box-2 (mittlere Größe).

    Klick ins Bild, oder hier.
    Evtl. könntet ihr weiteres Moosgummi einkleben, um das Gerät und den Stecker, in optimaler Position zu halten.


29.

30.

    Klickt ins Bild für Details. In dieser Ausführung wird der nötige Abstand mit Gummidämpfern erreicht.
    Der
    SMART-Akku (nähere Info auch im Bild 6), ist mit etwas Bastelarbeit auch am Magnetstecker zu betreiben.

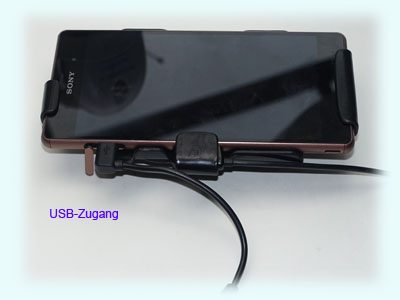

    Normalerweise ist an unserer Schale für das Z1, Z2 bzw. Z3 die Micro-USB Buchse etwas verdeckt. Hier wurde der Bereich auf Kundenwunsch eingeschlitzt und somit zugänglich gemacht.
    Unter Wärmeeinwirkung kann man das Material aufbiegen.


    November - 2015:  Danke mal wieder an SONY

    Wir haben nun die Dummies für das
    Z5 und das Z5 Compact erhalten.  Und auch eins für das M4 Aqua.

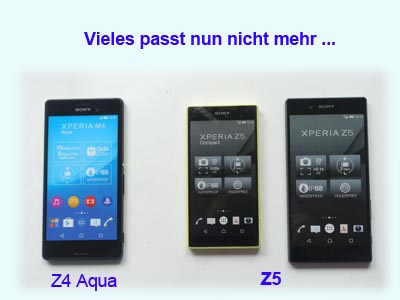

    Leider sind einige Bedienelemente anders angeordnet, obwohl die Gerätegrößen identisch mit der 3er Serie sind.

    Das Laden über den Magnetstecker ist jetzt auch nicht mehr möglich. Klickt mal in das Bild rechts, oder
    hier.


           Die erste Halteschale siehe Bild 36.

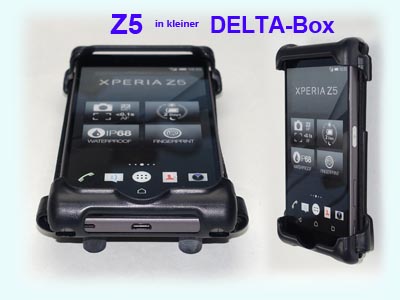

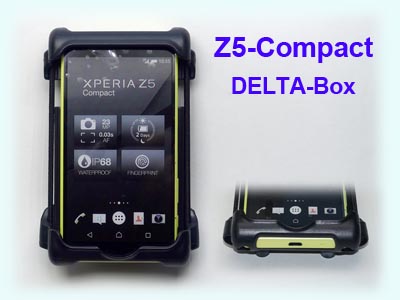

    Aber eins sei gesagt: Beide Z5 Geräte passen sehr gut in die kleine
    DELTA-Box. Siehe auch Bild 10 und Bild 20 bzw. in den weiteren Bildern.


32.

33.

34.

    Das ist die neuere Ausführung der kleinen DELTA-Box mit den schwarzen Gummies. Hier geht es zur Infoseite, wo ihr weitere Befestigungen zu dieser Box findet. Ähnlich Bild 9 und Bild 20.
    Es passt auch in die
    SPLASH-Box-1


    Und auch das 72,1mm breite Z5 und sogar das 72,6mm breite M4-Aqua, passen mit ihrer Höhe von 146mm noch in die kleine DELTA Box.  Die Kameras bleiben leider verdeckt.
    Klickt in die Bilder für eine Detailansicht.


35.

36.

    Es ist doch ein kleines Stück Arbeit, für ein so dünnes Gerät im Bereich der USB-Buchse eine Öffnung für den Stecker vorzusehen. Bitte bei Bedarf den Artikel: Z5-Loch bestellen.
    Gilt für Z5 und Z5 Compact, Z5-Premium und XZ-Premium (Bild 56)

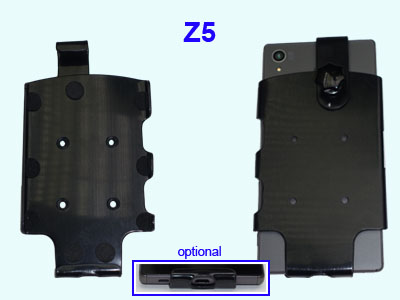

    Klickt ins Bild für Details.   Nun im Shop als: SO-XP-Z5.

    Da nicht jeder die Steckeraussparung braucht und das mehr Arbeit macht, ist das eine 3,00 € Option. Siehe Bild links.


37.

38.

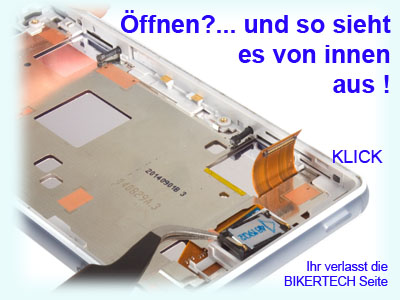

    Würdet ihr euer SONY Z3 compact mal gerne zerlegen?

    Hier gibt es viele Anleitungen.    Viel Spaß + Erfolg.
    Aber alles auf eigenes Risiko Leute...

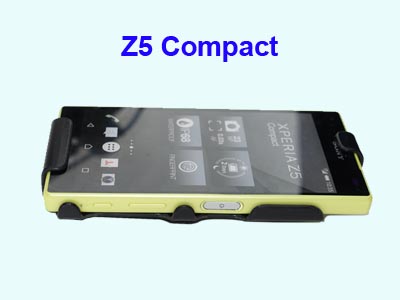

    Nun gibt es auch eine Halteschale für das Z5 Compact: SO-XP-Z5C.

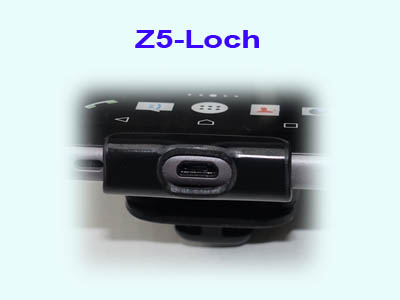

    Wie beim Z5 kann eine Aussparung für den unteren USB Stecker optional als Artikel:
    Z5-Loch bestellt werden.

39.

40.

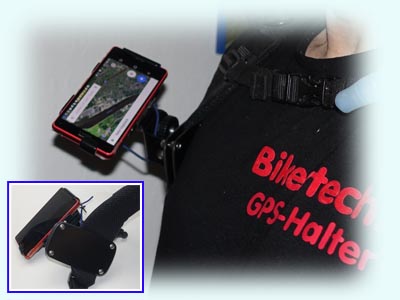

    Wer beim Wandern, oder Biken seine Hände frei haben möchte, kann das Smartphone auch an einen Rucksackgurt Halter klicken.

    Mit ca. 30cm Augenabstand fällt das Ablesen leicht.

    Bei Bedarf mit der Bildnr. anfragen.
    Eine SONY Kamera könnte man dort auch so montieren:
    V1 + V2
    Oder eine GOPRO...


    Ich selbst nutze ein Z3, als auch ein Z3 Compact. An beiden ist der Adapter AP-4QF-38 montiert. Damit ich das Gerät nicht aus der Halterung nehmen muss, sind am schmaleren Z3-Compact nur 10mm lange Dämpfer montiert (KURZE-4D).
    So kann man die Geräte, wie auf dem Bild zu sehen, auf einen Tisch stellen und freihändig gut ablesen.
    Evtl. hilft euch der Tipp und ihr wählt die passenden Dämpfer aus.


41.

42.

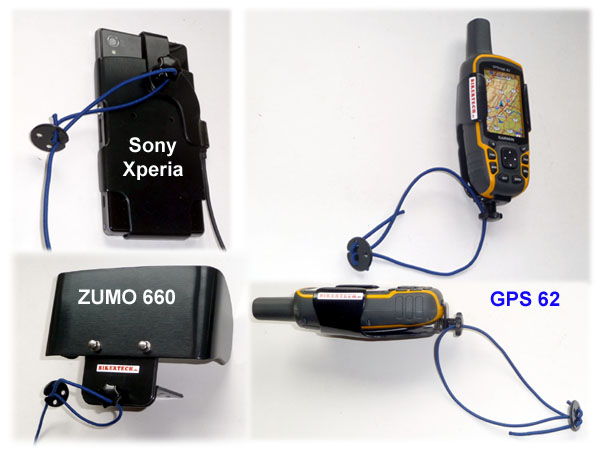

     Wenn sich die Sternmutter doch mal löst, weil sie nicht fest gedreht war, oder eine Sicherung fehlte, findet ihr Einzelteile nun hier bei:  SA-SO-Teile.
    Die Sicherung für die Rändelmutter ist der Art.:
    GUM-SI-Stern



Mit den Adaptern aus Bild 3 + 4, solltet ihr euch die gewünschten Kombinationen in Verbindung mit den
BIKERTECH Schalen zusammen stellen können.

Sonst eben mal anfragen...


44.

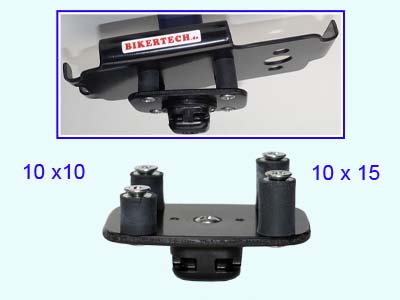

    Und wenn ihr ein wenig Neigung wollt, dann tauscht doch 2 Dämpfer gegen 2 kürzere aus. GD-10 (Option - Länge 10 mm IG/IG - weich)


45.

46.

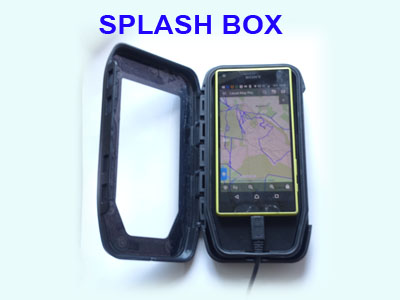

    Hier ist ein Z5 Compact in einer SPLASH-Box. Durch die federnde Unterseite, wird es sauber an die entspiegelte Folie gedrückt.
    Wenn ein Stecker verwendet wird, der ca. 27mm Länge hat, kann das Kabel sehr schön und regendicht durch den Auslaß geführt werden.


    Trotz der Höhe von 146 mm passt das neue XZ auch noch wunderbar in die kleine DELTA- Box.  Infoseite zu den ganzen Befestigungsmöglichkeiten hier.

    Im Bild 51 das XZ1


47.

48.

    Klickt einfach ins Bild für Details zu dieser Halterung.
    Im Prinzip könnt ihr euch in der Art, für viele Geräte individuell den Halter zusammen stellen. Bestehend aus der Halteschale für das Gerät, der empfohlenen Sicherung und einer Befestigung am Fahrzeug, die natürlich auch anders gewählt werden kann.
    Packt die Einzelteile in den Warenkorb im Shop und ihr seht die Preise.

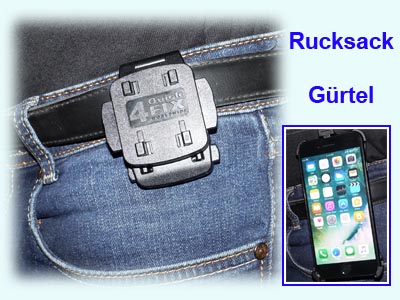

    Den Halter GH-4QF, könnt ihr an einen Gürtel klipsen. Der Quick-FIX Adapter ist in Raststufen drehbar.

    Nun kann jede RICHTER Halteschale, oder eine andere mit dem 4QF Klicksystem, am Gürtel, oder am Rucksack getragen werden.


49.

50.

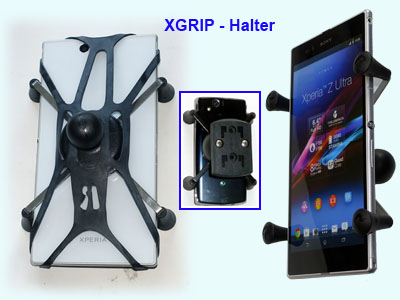

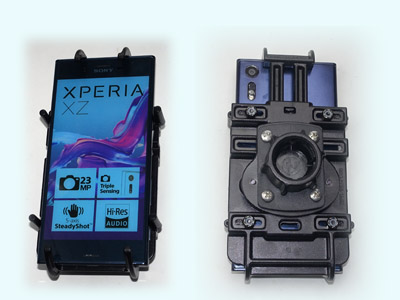

    Diese sog.XGRIP-Halter klemmen euer Gerät mit sehr sehr weichen Gummies recht sicher ein. Es gibt sie in 4 verschiedenen Größen und mit unterschiedlichen Aufnahmen, anstatt der RAM-Kugel.
    Hier im Bild der

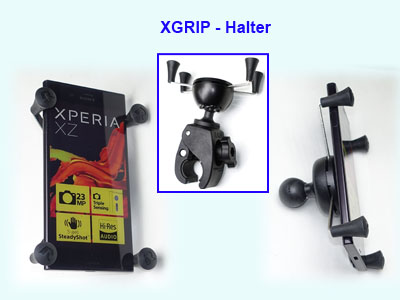

    RAM-XGRIP-2 mit den SONY Xperia XZ. In der Mitte ist der Halter RAP-400-XGRIP auf der Schelle für schnelle Montage montiert. Ideal für den Urlaub am Leihbike.


    Selbst das riesige Z-ULTRA passt noch in den Halter der Größe-2.
    Hier mit der Gumminetzsicherung:
    XGRIP-STRAP
    Im kleinen Bild ist ein Adapter für das 4-Krallen Klicksystem montiert. Ähnlich Artikel: RAM-XGRIP-4QF

    Klickt in die Bilder für Details mit anderen Geräten.


51.

52.

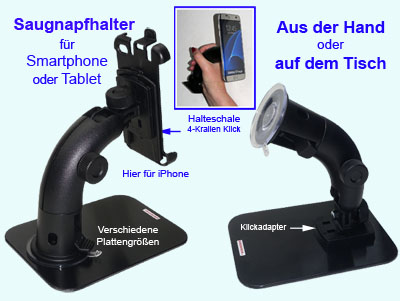

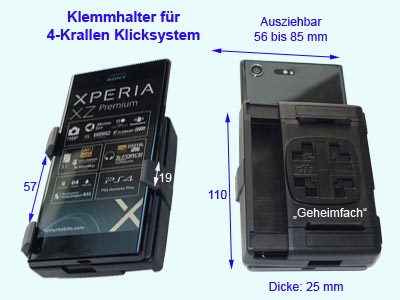

    Wenn euer Gerät mind. 59mm breit ist, dann passt es direkt an diesen Saugnapf (wenn die Oberfläche glatt ist).
    Damit kann man das Smartphone locker in der Hand halten, oder in optimaler Ausrichtung auf dem Tisch stellen und einhändig bedienen.
    In der linken Ausführung kann auch eine Schale aufgeklickt werden.
    Im Shop ist es der Artikel:
    SAUG-FUSS-1.

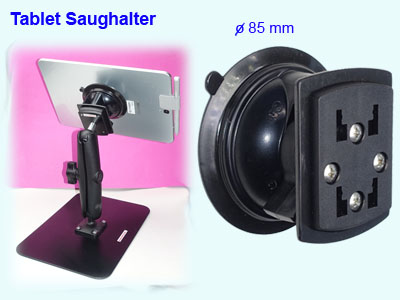

    Es gibt auch die größere Version

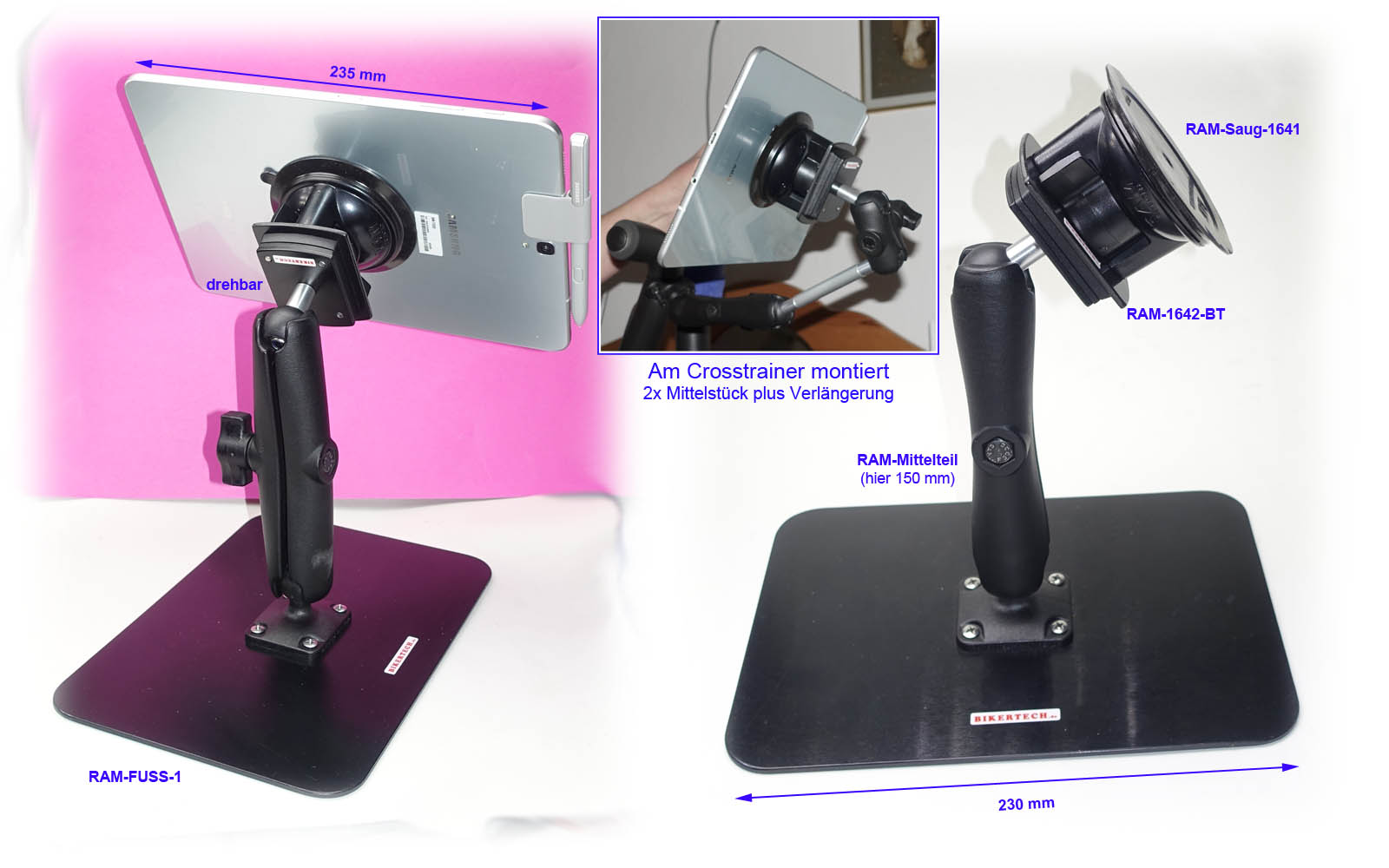

    RAM-FUSS-1 für Tablets.

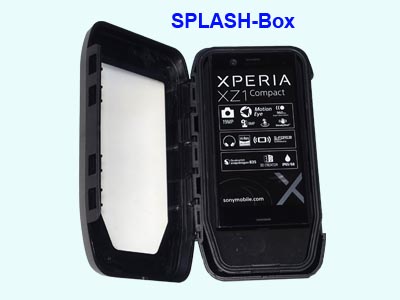

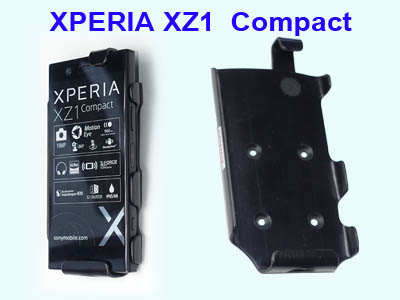

    Wir haben auch schon ein Dummy vom XZ1-Compact - DANKE an SONY (mit euch klappt das, was bei Samsung nicht geht...)

    Im Shop bestellbar als:
    SO-XP-XZ1C.

    Da SONY die Breiten annähernd gleich gelassen hat, können wir die vorhandenen Formwerkzeuge nutzen.


53.

54.

    November 2017:

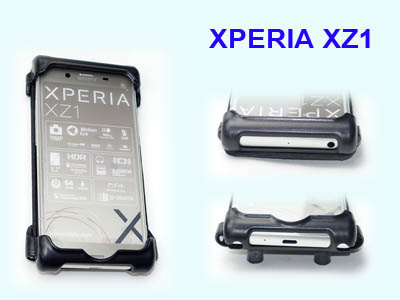

    Trotz der Höhe von sogar 148 mm passt das neue XZ1 auch noch in die kleine DELTA- Box.
    Infoseite zu den ganzen Befestigungsmöglichkeiten
    hier.
    Es passt einfach so gut in die DELTA Box, dass wir eigentlich keine eigene Halteschale dafür machen wollten.
    Haben wir aber nun doch gemacht. So sind die Kameraöffnungen auch noch zugänglich. Siehe Bild rechts


    Dezember 2017:

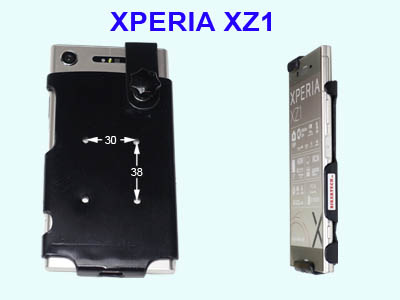

    Die BIKERTECH Halteschale findet ihr im Shop als Artikel: SO-XP--XZ1.

    Und auch hier wieder der “Standard” Lochabstand von 30x38mm, um alle möglichen Adapter zu montieren.


55.

56.

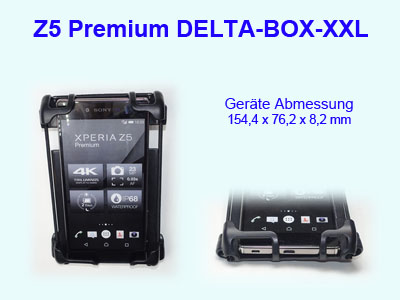

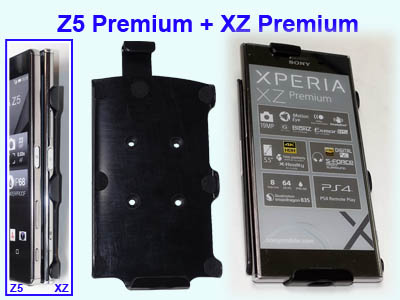

    Ein Z5 Premium (Maße im Bild) und auch das XZ-Premium mit den Maßen: 156 x 77 x 7,9 mm passen recht gut in die größte der DELTA-Boxen. Mehr auf der Infoseite (dort ab Bild 81)

    Klickt ins Bild für mehr Ansichten.


    NEU - Jan. 2018 - Wir haben eine Halteschale entwickelt und beide Geräte passen hinein. Die Öffnung für den Micro USB-Stecker kann optional bestellt werden. Siehe Bild 35 - Z5-Loch.
    Bei dieser Lösung sind Front- und Rückkameraoptik frei zugänglich.
    Im Shop jetzt als Artikel:
    SO-XP-Z5-XZ-P


57.



    Hier sitzt ein 235mm breites Tablet, auf dem Saughalter Artikel:  RAM-Saug-1641. Bei einer glatten Oberfläche ist ein perfekter Halt gegeben! Der Übergang zum RAM System erfolgt hier mit dem drehbaren Adapter: RAM-1642-BT, der wiederum über ein 150mm langes RAM-Mittelteil mit dem RAM-FUSS-1 verbunden ist.
    Falls das jemand mit einem QUAD Adapter haben möchte, ließe sich das auch anfertigen.








nach oben
